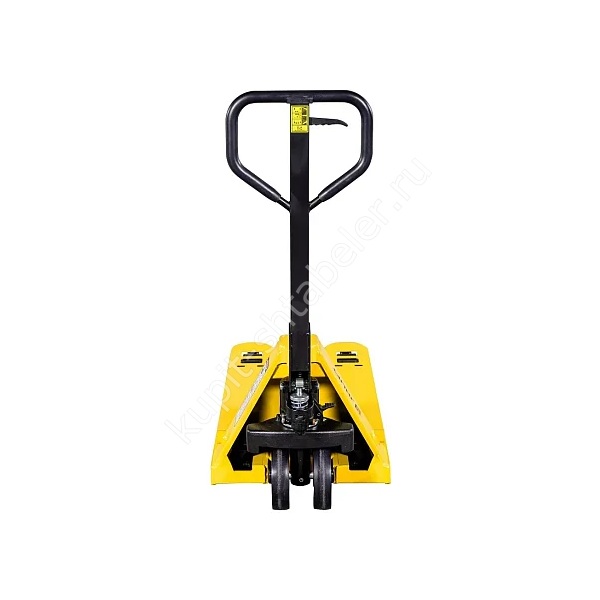

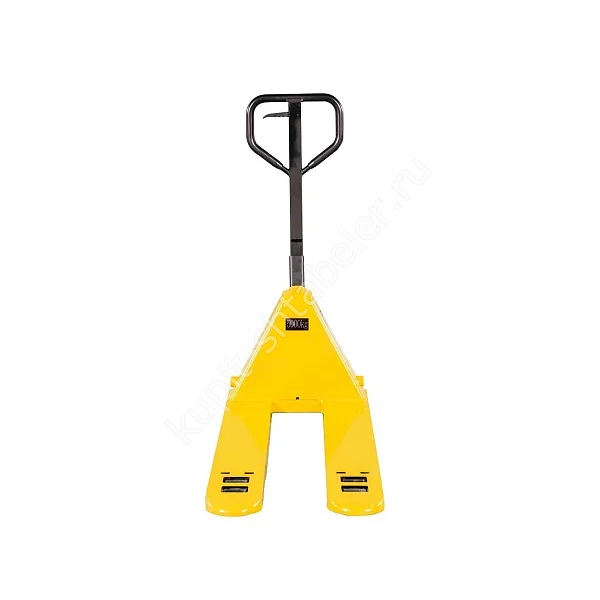

Фото серии
О модели
JHLIFT AC50-H: точная модификация
В этой карточке описана точная версия JHLIFT AC50-H, поставляемая под артикулом PS042918. Она рассчитана на горизонтального перемещения тяжёлых палет до 5000 кг на вилах 1800 мм, имеет диапазон подъёма 85-195 мм и колёса металл. Для этой модификации определяющими являются вилы 1800 мм, наружная ширина 550 мм и сочетание материалов колёс металл. Версию сверяют с поддоном, покрытием пола и фактической массой груза.
Размеры вил и совместимость с тарой
В этой модификации установлены вилы длиной 1800 мм. Их наружная ширина равна 550 мм, ширина профиля 176 мм. Поддон с поперечными брусками или закрытым основанием проверяют отдельно, чтобы ролики не упирались в доску.
Габариты и проверка маршрута
Общая длина техники указана как 2200 мм. Ширина корпуса 550 мм. Общая высота указана как 1400 мм. Для разворота размечают контур тележки вместе с грузом и положением рукояти. Узкий проход проверяют натурным замером, потому что одной ширины корпуса для расчёта недостаточно.
Колёса и покрытие пола
Материал рулевого колеса указан как металл, вилочных роликов как металл. Размеры по диаметру равны 200 и 80 мм. Ролики тандемные. На неровном полу номинальная грузоподъёмность не отменяет ударные нагрузки на колёса и раму.
Диапазон подъёма и порядок работы
Вилы работают от 85 до 195 мм. Этого достаточно, чтобы поднять совместимую тару для перевозки по полу. Подъём выше необходимого не даёт преимущества и увеличивает риск раскачивания. На повороте скорость снижают до входа в дугу, а не после неё.
Основные данные исполнения
- грузоподъёмность: 5000 кг;
- вилы: 1800 x 550 мм;
- диапазон подъёма: 85-195 мм;
- рулевые колёса: металл, 200 мм;
- вилочные ролики: металл, 80 мм;
- масса: 121-134 кг.
Подготовка рабочей площадки
Для пробного запуска выбирают свободную ровную площадку. Сначала тележку проводят пустой по всему маршруту, затем проверяют её с типовой исправной тарой и известной массой. Ширина 550 мм является только габаритом корпуса, а не готовой шириной прохода. Оператору нужен запас для рукояти и остановки. Пересечения с пешеходными дорожками обозначают и включают в инструктаж.
Что сообщить при подборе
В исходных данных заказа должны быть размеры поддона, масса груза, частота перевозок и длина сменного маршрута. Для этой версии фиксируют 1800 мм по вилам и колёса металл. Если несколько типов тары заметно различаются, совместимость проверяют с каждым отдельно.
Проверка при получении
Полученную тележку не вводят в смену сразу. Сначала подтверждают JHLIFT AC50-H, код PS042918, размеры вил и материалы колёс. Затем осматривают гидроузел, крепёж и ролики, выполняют несколько циклов без нагрузки и проверяют прямолинейное движение на чистой площадке.
Масса и обслуживание
По исходной карточке масса составляет 121-134 кг. Погрузочные ремни выбирают с запасом и крепят только за разрешённые точки, не за рукоять. В сервисном журнале отмечают дату осмотра, утечки, повреждения вил и замену колёс, чтобы состояние техники можно было проследить.
Ограничения безопасной работы
Тележку используют только для горизонтального перемещения совместимого груза. Поднимать человека, буксировать технику и применять вилы как рычаг нельзя. Если рукоять, колёса или гидравлика работают необычно, операцию прекращают. Неисправность нельзя компенсировать дополнительным усилием или помощником на грузе.
Как записать комплектацию в заказе
Полное обозначение заказа: JHLIFT AC50-H, код PS042918. Рядом повторяют 5000 кг, размер вил 1800 x 550 мм и материал колёс металл. Если требуется другой вариант, оформляют отдельную позицию. Цена страницы обновляется вместе с записью товара.
