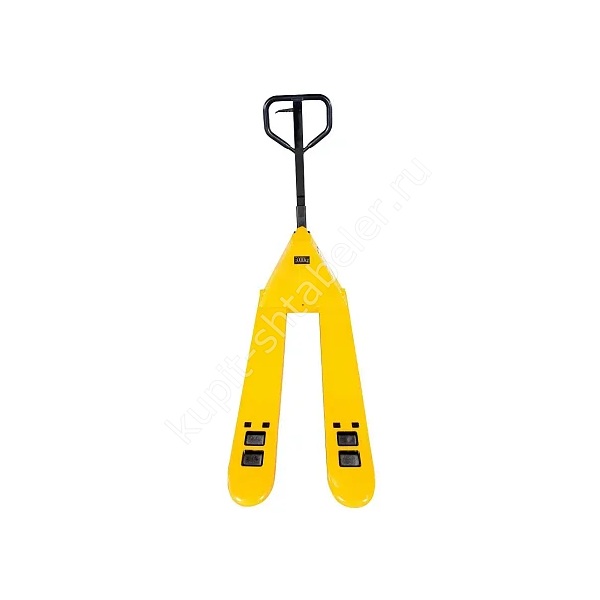

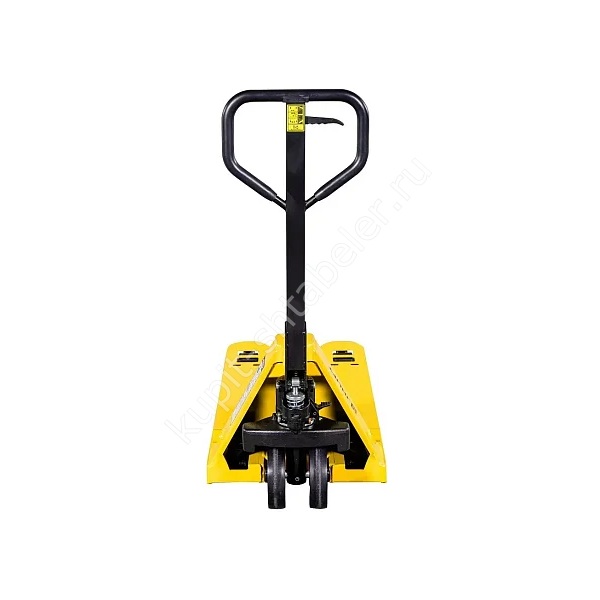

Фото серии
О модели
JHLIFT AC50-H: точная модификация
Гидравлическая тележка JHLIFT AC50-H с кодом PS042920 используется для горизонтального перемещения тяжёлых палет до 5000 кг на вилах 1800 мм. Номинальные данные относятся к ровному твёрдому полу и исправной таре. Подъём выполняется в пределах 85-195 мм. Для этой модификации определяющими являются вилы 1800 мм, наружная ширина 550 мм и сочетание материалов колёс нейлон. Версию сверяют с поддоном, покрытием пола и фактической массой груза.
Размеры вил и совместимость с тарой
В этой модификации установлены вилы длиной 1800 мм. Их наружная ширина равна 550 мм, ширина профиля 176 мм. Поддон с поперечными брусками или закрытым основанием проверяют отдельно, чтобы ролики не упирались в доску.
Габариты и проверка маршрута
Рабочий коридор определяют не по фотографии. Исходная ширина равна 550 мм. Общая высота указана как 1400 мм. Общая длина техники указана как 2200 мм. Затем учитывают длину палеты, поворот рукояти и зону, в которой оператор сможет остановить тележку без контакта со стойкой.
Колёса и покрытие пола
Рулевые колёса выполнены из нейлон, подвилочные ролики из нейлон. Диаметры составляют 200 и 80 мм соответственно. Тип роликов: тандемные. Выбор материала привязывают к чистоте пола, стыкам плит и требованиям к шуму.
Диапазон подъёма и порядок работы
Гидравлический узел перемещает вилы в диапазоне 85-195 мм. Перед работой проверяют отсутствие утечки, равномерный подъём и штатное опускание. Если груз не отрывается без предельного хода, сначала проверяют массу и основание палеты, а не увеличивают усилие рывком.
Основные данные исполнения
- грузоподъёмность: 5000 кг;
- вилы: 1800 x 550 мм;
- диапазон подъёма: 85-195 мм;
- рулевые колёса: нейлон, 200 мм;
- вилочные ролики: нейлон, 80 мм;
- масса: 121-134 кг.
Подготовка рабочей площадки
Площадку оценивают не только по ширине прохода. Важно проверить уклон, качество стыков, достаточность тормозного пути и возможность поставить тележку с опущенными вилами. При массе груза до 5000 кг даже небольшой перепад заметно меняет усилие оператора. Перед регулярной работой проводят контролируемую пробу, записывают выявленные ограничения и знакомят с ними всех сотрудников смены.
Что сообщить при подборе
В исходных данных заказа должны быть размеры поддона, масса груза, частота перевозок и длина сменного маршрута. Для этой версии фиксируют 1800 мм по вилам и колёса нейлон. Если несколько типов тары заметно различаются, совместимость проверяют с каждым отдельно.
Проверка при получении
Комплектность проверяют по точному обозначению JHLIFT AC50-H и артикулу PS042920. Измеряют рабочие размеры, осматривают колёса нейлон, вилы и рукоять. Пробный цикл выполняют сначала без груза. Нагрузочное испытание проводят только по правилам предприятия и с известной массой.
Масса и обслуживание
Масса тележки находится в диапазоне 121-134 кг по данным поставщика. Для доставки и перемещения между этажами используют верхнее значение. Ежедневный осмотр включает вилы, колёса, крепёж рукояти и следы масла. Обнаруженную неисправность записывают в журнал, технику выводят из работы.
Ограничения безопасной работы
Маршрут освобождают до захвата груза. Оператор не должен тянуть тяжёлую тележку спиной вперёд в зоне плохого обзора. На спуске груз не используют как тормоз. Любой перекос, необычный шум или самопроизвольное опускание является причиной остановить работу и провести осмотр.
Как записать комплектацию в заказе
Для исключения пересорта менеджер переносит в документы модель JHLIFT AC50-H, артикул PS042920, вилы 1800 мм и колёсную группу нейлон. Грузоподъёмность 5000 кг сверяют с заявкой покупателя. Числовая цена берётся из текущего предложения, а не из описания.
