JHLIFT BF25-H: точная модификация

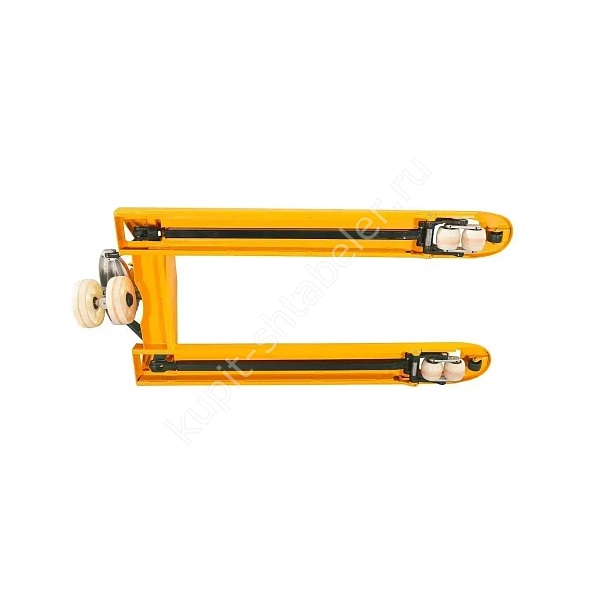

JHLIFT BF25-H с артикулом PS042690 является ручной гидравлической тележкой для работы с компактной тарой на вилах 900 мм при массе до 2500 кг. Нижняя точка вил равна 85 мм, верхняя 200 мм. Короткие вилы 900 мм уменьшают занимаемое место, но подходят только к совместимой по длине таре. Колёса нейлон выбирают по полу и режиму работы.
Размеры вил и совместимость с тарой
Для захвата груза используются вилы 900 x 550 мм по длине и наружной ширине. Профиль одной вилы имеет ширину 160 мм. Перед первым подъёмом проверяют полный заход, симметрию опоры и отсутствие контакта роликов с основанием палеты.
Габариты и проверка маршрута
Ширина тележки равна 550 мм. Общая длина техники указана как 1300 мм. Общая высота указана как 1400 мм. На плане склада дополнительно учитывают выступ груза, рабочее положение оператора и запас у стеллажных стоек. Отсутствующий размер нельзя заменять значением соседней версии.
Колёса и покрытие пола
Колёсная группа этой версии не универсальна: рулевое колесо нейлон диаметром 200 мм, ролики нейлон диаметром 80 мм. Исполнение роликов одинарные. На полу с мусором или острыми кромками ресурс зависит от ежедневной уборки.
Диапазон подъёма и порядок работы
Для артикула PS042690 источник фиксирует диапазон подъёма 85-200 мм. Тележка предназначена для горизонтальной перевозки, поэтому груз держат близко к полу. Движение начинают только после полного входа вил и проверки, что упаковка не сместится при торможении.
Основные данные исполнения
- грузоподъёмность: 2500 кг;
- вилы: 900 x 550 мм;
- диапазон подъёма: 85-200 мм;
- рулевые колёса: нейлон, 200 мм;
- вилочные ролики: нейлон, 80 мм;
- масса: 61.5-68.5 кг.
Подготовка рабочей площадки
Для пробного запуска выбирают свободную ровную площадку. Сначала тележку проводят пустой по всему маршруту, затем проверяют её с типовой исправной тарой и известной массой. Ширина 550 мм является только габаритом корпуса, а не готовой шириной прохода. Оператору нужен запас для рукояти и остановки. Пересечения с пешеходными дорожками обозначают и включают в инструктаж.
Что сообщить при подборе
Для подбора сообщают массу наиболее тяжёлого груза, размеры и устройство основания тары, длину маршрута и состояние пола. Отдельно подтверждают необходимость вил 900 мм и колёс нейлон. Если груз имеет смещённый центр тяжести, номинала 2500 кг недостаточно для решения.
Проверка при получении
Комплектность проверяют по точному обозначению JHLIFT BF25-H и артикулу PS042690. Измеряют рабочие размеры, осматривают колёса нейлон, вилы и рукоять. Пробный цикл выполняют сначала без груза. Нагрузочное испытание проводят только по правилам предприятия и с известной массой.
Масса и обслуживание
Масса тележки находится в диапазоне 61.5-68.5 кг по данным поставщика. Для доставки и перемещения между этажами используют верхнее значение. Ежедневный осмотр включает вилы, колёса, крепёж рукояти и следы масла. Обнаруженную неисправность записывают в журнал, технику выводят из работы.
Ограничения безопасной работы
Номинальная нагрузка не разрешает работу с повреждённым поддоном или смещённым центром тяжести. Груз не оставляют поднятым без наблюдения. На маршруте исключают пороги, ямы и посторонние предметы. Тяговое усилие и тормозной путь заранее оценивают на фактическом маршруте.
Как записать комплектацию в заказе
Полное обозначение заказа: JHLIFT BF25-H, код PS042690. Рядом повторяют 2500 кг, размер вил 900 x 550 мм и материал колёс нейлон. Если требуется другой вариант, оформляют отдельную позицию. Цена страницы обновляется вместе с записью товара.
