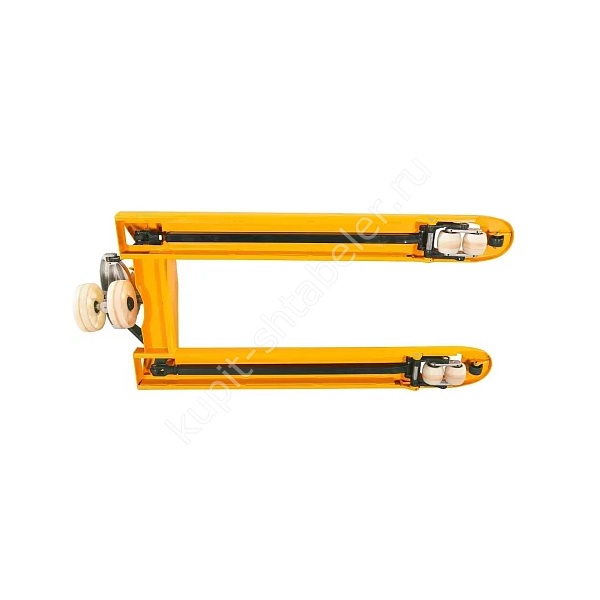

JHLIFT BF30-H: точная модификация
JHLIFT BF30-H, артикул PS042710, предназначена для работы с компактной тарой на вилах 900 мм при массе до 3000 кг. В карточке сохранены параметры именно этой комплектации: диапазон подъёма 85-200 мм и колёсная группа нейлон. Данные соседних вариантов серии сюда не подставлены. Короткие вилы 900 мм уменьшают занимаемое место, но подходят только к совместимой по длине таре. Колёса нейлон выбирают по полу и режиму работы.
Размеры вил и совместимость с тарой
Размер вил для артикула PS042710: 900 мм по длине и 550 мм по наружной стороне. Каждая вила имеет ширину 160 мм. Замер необходим и для привычной тары, если она ремонтировалась или имеет нестандартное расположение нижних досок.
Габариты и проверка маршрута
Перед заказом на схеме отмечают ширину 550 мм. Общая длина техники указана как 1300 мм. Общая высота указана как 1400 мм. Проверка выполняется с типовым грузом, так как упаковка может выступать за вилы и менять траекторию. Проход по пустой тележке не гарантирует проходимость в работе.
Колёса и покрытие пола
Для движения используются рулевые колёса нейлон 200 мм и ролики нейлон 80 мм. В исходной таблице ролики обозначены как одинарные. Трассу очищают от крепежа, щепы и упаковочной ленты, которые могут заблокировать вращение.
Диапазон подъёма и порядок работы
Груз подхватывается с высоты 85 мм и поднимается до 200 мм. Это транспортный подъём для отрыва палеты от пола, а не штабелирование. Рукоять качают плавно, без рывков. Перед движением вилы опускают настолько, чтобы сохранить дорожный просвет и устойчивость.
Основные данные исполнения
- грузоподъёмность: 3000 кг;
- вилы: 900 x 550 мм;
- диапазон подъёма: 85-200 мм;
- рулевые колёса: нейлон, 200 мм;
- вилочные ролики: нейлон, 80 мм;
- масса: 71-78.5 кг.
Подготовка рабочей площадки
До ввода в эксплуатацию участок проходят пешком и отмечают стыки плит, решётки, пороги и места с уклоном. Для тележки шириной 550 мм оставляют свободный проход с запасом для рук оператора и выступа груза. Освещение должно позволять видеть ролики и края палеты. Скользкие зоны очищают и высушивают до начала смены. Маршрут не должен пересекать место, где люди внезапно выходят из-за стеллажа.
Что сообщить при подборе
Для подбора сообщают массу наиболее тяжёлого груза, размеры и устройство основания тары, длину маршрута и состояние пола. Отдельно подтверждают необходимость вил 900 мм и колёс нейлон. Если груз имеет смещённый центр тяжести, номинала 3000 кг недостаточно для решения.
Проверка при получении
При получении сверяют шильдик JHLIFT BF30-H, артикул PS042710, длину вил и материал колёс. Осматривают сварные швы, вилы, рукоять, оси и ролики. Без груза проверяют подъём, удержание и плавное опускание; затем проводят пробу с известной безопасной массой по свободной зоне.
Масса и обслуживание
Вес исполнения указан как 71-78.5 кг. Он нужен для расчёта транспорта и допустимой нагрузки на платформу или лифт. Регулярно проверяют износ колёс, люфт осей, состояние сварных соединений и работу клапана. Ремонт гидравлики выполняет подготовленный специалист после снятия нагрузки.
Ограничения безопасной работы
Маршрут освобождают до захвата груза. Оператор не должен тянуть тяжёлую тележку спиной вперёд в зоне плохого обзора. На спуске груз не используют как тормоз. Любой перекос, необычный шум или самопроизвольное опускание является причиной остановить работу и провести осмотр.
Как записать комплектацию в заказе
В коммерческом запросе указывают JHLIFT BF30-H и PS042710, затем перечисляют нагрузку 3000 кг, длину вил и материалы колёс. Это позволяет проверить конкретную складскую комплектацию до оплаты. При обновлении прайса метаданные и видимая цена меняются синхронно.
