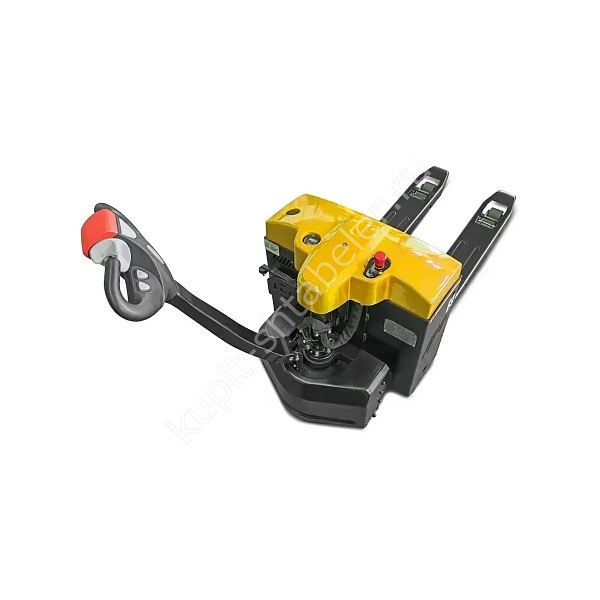

JHLIFT CBD 15: точная комплектация
Самоходная электрическая тележка с колёсами баланса JHLIFT CBD 15 относится к артикулу PS042980. Карточка описывает грузоподъёмность 1500 кг, вилы длиной 1150 мм и аккумулятор Li-ion 24V 40Ah. Параметры не переносятся на другие исполнения серии. Колёса баланса поддерживают ходовую часть на поворотах, но не компенсируют выбоины, пороги или неправильное размещение палеты.
Рабочая роль этой модели
CBD 15 уместна там, где палеты перемещают пешим оператором между приёмкой, хранением и зоной комплектования. При массе машины 180 кг её проще разместить в кузове или грузовом лифте, чем тяжёлую платформенную модель, но допустимую нагрузку настила всё равно проверяют. Скорость 4,5 км/ч с грузом соответствует пешему режиму. На узком повороте колёса баланса помогают сохранять контакт с полом, однако настройка и одинаковый износ обеих сторон остаются обязательными. Если тележка начинает уходить в сторону, работу прекращают и проверяют колесо, ведущий узел и грузовые ролики. Батарея 40Ah подходит для смены только после расчёта маршрута. Для частых коротких рейсов учитывают не только часы, но и число запусков, подъёмов, торможений и температуру помещения.
Палета и положение груза
Размер вил в исходной таблице заканчивается значением 1150 мм, наружная ширина составляет 560/680 мм. До заказа измеряют карманы всех используемых поддонов, включая возвратную и нестандартную тару. Центр тяжести груза должен оставаться в допустимой зоне. Повреждённый поддон, перекос упаковки или свес меняют нагрузку на ролики и могут сделать номинальную грузоподъёмность неприменимой.
Габариты и рабочий проход
Общая длина приведена как 1669 мм, ширина как 568 мм. Радиус разворота равен 1400 мм, ширина рабочего прохода 1900 мм. Эта версия рассчитана на пешее сопровождение. Для неё особенно важны зона разворота рукояти, видимость перед вилами и возможность остановиться до края рампы. Контрольный замер делают с палетой на вилах, потому что корпус без груза занимает меньше места. В схеме участка отмечают стойки, ворота, противопожарные двери, колонны и выступающие отбойники.
Высота вил и дорожный просвет
Вилы опускаются до 80 мм и поднимаются до 120 мм. Дорожный просвет указан как 30 мм. Эти величины проверяют на порогах, аппарелях и возле края дока. Минимальная высота вил должна подходить под поддон с учётом прогиба его основания. Переезд через препятствие выполняют только в пределах инструкции к точной модели.
Привод, скорость и уклон
Мощность ходового двигателя составляет 0,65 кВт, двигателя подъёма 0,8 кВт. Скорость с грузом указана как 4,5 км/ч, преодолеваемый подъём для режимов с грузом и без него как 6/15 %. Паспортные числа не заменяют проверку тормозного пути на конкретном покрытии. На повороте скорость снижают заранее, а уклон проходят по утверждённой схеме движения.
Аккумулятор и зарядная зона
Для этой карточки зафиксирована комплектация: Li-ion 24V 40Ah. Батарею выбирают по числу рейсов, длине маршрута, массе палет и времени между зарядками. Зарядное место должно быть сухим, защищённым от движения техники и подготовленным под комплектное устройство. Перед вводом сверяют напряжение, ёмкость, разъём и инструкцию; близкое обозначение корпуса не доказывает одинаковый аккумулятор.
Колёса, покрытие и масса
Материал колёс указан как полиуретан, масса техники с аккумулятором 180 кг. Суммарную нагрузку на пол считают вместе с палетой, оператором и динамическим воздействием на стыках. Ровный сухой бетон позволяет работать предсказуемее, чем плитка со швами, металлический настил или асфальт. Износ колёс, трещины и намотанный упаковочный материал проверяют в начале смены.
Основные данные исполнения
- артикул: PS042980;
- грузоподъёмность: 1500 кг;
- длина вил: 1150 мм;
- наружная ширина вил: 560/680 мм;
- аккумулятор: Li-ion 24V 40Ah;
- масса с АКБ: 180 кг.
Что передать для подбора
Менеджеру сообщают максимальную и обычную массу палеты, размеры основания, центр тяжести, длину одного рейса и число циклов за смену. Нужны ширина самого узкого прохода, радиус сложного поворота, высота порогов, уклоны и режим работы в кузове либо лифте. Если на участке есть пешеходы, прикладывают схему пересечений. Такой набор данных помогает проверить конфигурацию до выставления счёта.
Как зафиксировать исполнение в заказе
В заявке фиксируют колёса баланса, батарею 24V 40Ah, вилы 1150 мм и наружный размер 560/680 мм. Артикул PS042980 повторяют в счёте, спецификации и акте приёмки. Если поставляется один вариант из диапазона, его грузоподъёмность и батарею записывают числом, без сокращения до общего названия семейства. Цена на странице связана с текущей карточкой; при отсутствии подтверждённой суммы показывается «По запросу».
Приёмка и безопасный запуск
При получении сверяют JHLIFT CBD 15, артикул PS042980, табличку грузоподъёмности и аккумулятор. Осматривают вилы, сварные швы, колёса, разъёмы и органы управления. Первый цикл выполняют без груза, затем используют исправную палету известной массы. Проверяют подъём, опускание, тормоз, аварийный реверс и звуковой сигнал. Замечания и серийный номер записывают до обычной эксплуатации.
Обслуживание в эксплуатации
Периодичность обслуживания определяют по руководству и фактической наработке. В журнале отмечают заряд батареи, повреждения колёс, утечки, необычный шум и срабатывания ошибок. Оператор не перевозит людей на вилах, не использует груз как тормоз и не продолжает работу при самопроизвольном опускании. Неизвестную массу определяют до подъёма, а ремонт выполняют после отключения техники и снятия остаточной нагрузки.
