JHLIFT CBD 20-30 SU: точная комплектация
Самоходная электрическая тележка с фиксированной платформой оператора JHLIFT CBD 20-30 SU относится к артикулу PS042262. Карточка описывает грузоподъёмность 2000-3000 кг, вилы длиной 1150 мм и аккумулятор Li-Ion или свинцово-кислотная, по согласованной комплектации. Параметры не переносятся на другие исполнения серии. Страница описывает семейство грузоподъёмностью от 2000 до 3000 кг. Максимум 3000 кг используется только для фильтра; конкретное исполнение и батарею закрепляют в заказе.
Рабочая роль этой модели
CBD 20-30 SU выбирают для потока, где оператор большую часть маршрута находится на фиксированной платформе. Это семейная карточка, поэтому диапазон 2000-3000 кг нельзя превращать в обещание одной универсальной машины. В коммерческом предложении должна появиться конкретная грузоподъёмность. Длина 2372 мм и радиус 2134 мм задают заметно большую зону манёвра, чем у поводковой тележки. Скорость также зависит от исполнения и достигает указанного диапазона только при подходящих настройках. На складе заранее разделяют маршрут платформенной техники и пешеходов, обозначают места схода и исключают движение задним ходом вслепую. Выбор между литиевой и свинцово-кислотной батареей влияет на зарядную инфраструктуру, массу, обслуживание и допустимые паузы. Его принимают до счёта, а не при отгрузке.
Палета и положение груза
Размер вил в исходной таблице заканчивается значением 1150 мм, наружная ширина составляет 540 мм. До заказа измеряют карманы всех используемых поддонов, включая возвратную и нестандартную тару. Центр тяжести груза должен оставаться в допустимой зоне. Повреждённый поддон, перекос упаковки или свес меняют нагрузку на ролики и могут сделать номинальную грузоподъёмность неприменимой.
Габариты и рабочий проход
Общая длина приведена как 2372 мм, ширина как 800 мм. Радиус разворота равен 2134 мм, ширина рабочего прохода 2554 мм. Фиксированная платформа увеличивает продольный габарит и требует отдельной проверки проездов, ворот и безопасной зоны для оператора. Контрольный замер делают с палетой на вилах, потому что корпус без груза занимает меньше места. В схеме участка отмечают стойки, ворота, противопожарные двери, колонны и выступающие отбойники.
Высота вил и дорожный просвет
Вилы опускаются до 85 мм и поднимаются до 125 мм. Дорожный просвет указан как 21 мм. Эти величины проверяют на порогах, аппарелях и возле края дока. Минимальная высота вил должна подходить под поддон с учётом прогиба его основания. Переезд через препятствие выполняют только в пределах инструкции к точной модели.
Привод, скорость и уклон
Мощность ходового двигателя составляет 2,2 кВт, двигателя подъёма 2,2 кВт. Скорость с грузом указана как 6,5-9 км/ч, преодолеваемый подъём для режимов с грузом и без него как 8/16 %. Паспортные числа не заменяют проверку тормозного пути на конкретном покрытии. На повороте скорость снижают заранее, а уклон проходят по утверждённой схеме движения.
Аккумулятор и зарядная зона

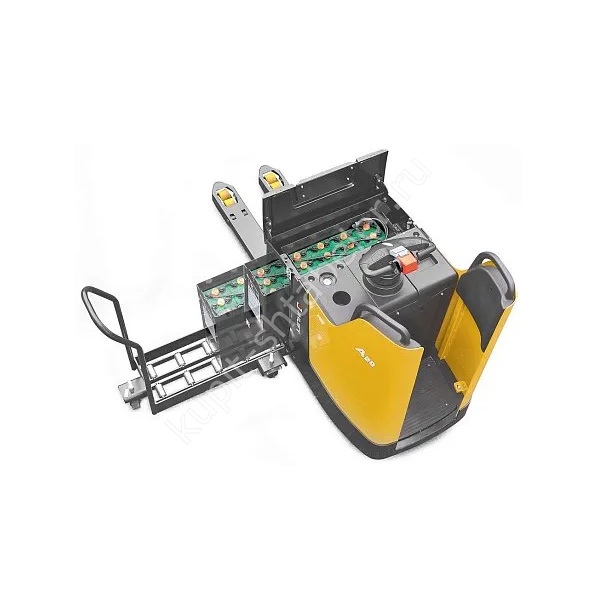

Для этой карточки зафиксирована комплектация: Li-Ion или свинцово-кислотная, по согласованной комплектации. Батарею выбирают по числу рейсов, длине маршрута, массе палет и времени между зарядками. Зарядное место должно быть сухим, защищённым от движения техники и подготовленным под комплектное устройство. Перед вводом сверяют напряжение, ёмкость, разъём и инструкцию; близкое обозначение корпуса не доказывает одинаковый аккумулятор.
Колёса, покрытие и масса
Материал колёс указан как полиуретан, масса техники с аккумулятором 825-880 кг. Суммарную нагрузку на пол считают вместе с палетой, оператором и динамическим воздействием на стыках. Ровный сухой бетон позволяет работать предсказуемее, чем плитка со швами, металлический настил или асфальт. Износ колёс, трещины и намотанный упаковочный материал проверяют в начале смены.
Основные данные исполнения
- артикул: PS042262;
- грузоподъёмность: 2000-3000 кг;
- длина вил: 1150 мм;
- наружная ширина вил: 540 мм;
- аккумулятор: Li-Ion или свинцово-кислотная, по согласованной комплектации;
- масса с АКБ: 825-880 кг.
Что передать для подбора
Менеджеру сообщают максимальную и обычную массу палеты, размеры основания, центр тяжести, длину одного рейса и число циклов за смену. Нужны ширина самого узкого прохода, радиус сложного поворота, высота порогов, уклоны и режим работы в кузове либо лифте. Если на участке есть пешеходы, прикладывают схему пересечений. Такой набор данных помогает проверить конфигурацию до выставления счёта.
Как зафиксировать исполнение в заказе
В спецификации указывают выбранную грузоподъёмность, тип аккумулятора, фиксированную платформу, вилы 1150 x 540 мм и требуемую скорость. Артикул PS042262 повторяют в счёте, спецификации и акте приёмки. Если поставляется один вариант из диапазона, его грузоподъёмность и батарею записывают числом, без сокращения до общего названия семейства. Цена на странице связана с текущей карточкой; при отсутствии подтверждённой суммы показывается «По запросу».
Приёмка и безопасный запуск
При получении сверяют JHLIFT CBD 20-30 SU, артикул PS042262, табличку грузоподъёмности и аккумулятор. Осматривают вилы, сварные швы, колёса, разъёмы и органы управления. Первый цикл выполняют без груза, затем используют исправную палету известной массы. Проверяют подъём, опускание, тормоз, аварийный реверс и звуковой сигнал. Замечания и серийный номер записывают до обычной эксплуатации.
Обслуживание в эксплуатации
Периодичность обслуживания определяют по руководству и фактической наработке. В журнале отмечают заряд батареи, повреждения колёс, утечки, необычный шум и срабатывания ошибок. Оператор не перевозит людей на вилах, не использует груз как тормоз и не продолжает работу при самопроизвольном опускании. Неизвестную массу определяют до подъёма, а ремонт выполняют после отключения техники и снятия остаточной нагрузки.
