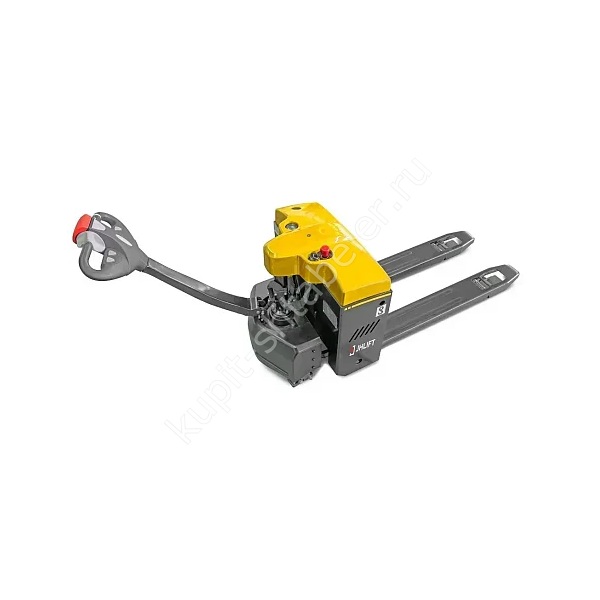

Фото серии
О модели
CBD 20 mini 48V 40Ah: назначение конфигурации
Компактная электрическая тележка JHLIFT CBD 20 mini 48V 40Ah, 2000 кг, вилы 1150 мм рассчитана на регулярного перемещения палет до 2000 кг в проходах и зонах погрузки. В этой карточке используются параметры точного артикула PS042981, а не усреднённые данные всей серии. Грузоподъёмность составляет 2000 кг, размер вил 50x160x1150 мм, аккумулятор Li-Ion 48V 40Ah.
Рабочие размеры и движение
По точной карточке указаны длина корпуса 1728 мм, ширина 680 мм, радиус разворота 1482 мм, масса с аккумулятором 270 кг. Для проверки маршрута в спецификации приведена ширина рабочего прохода 1900 мм. Эти значения помогают заранее проверить ворота, проходы, рампу и место разворота. Расчёт выполняют вместе с габаритами палеты, поскольку выступающий груз меняет фактическое пространство для манёвра.
Подхват палеты и маршрут
Для вил указаны следующие рабочие размеры: высота опущенных вил 80 мм, высота подъёма 120 мм, дорожный просвет 30 мм. Радиус разворота и ширина прохода нельзя оценивать только по корпусу: при движении учитывают выступ палеты, защитные ограждения, борта транспорта и запас для оператора. Для уклона в точной спецификации приведены значения 8/16 % с грузом и без груза. На объекте также отмечают пороги, стыки пола и участки, где ролики проходят рядом с краем рампы.
Привод и аккумулятор
В спецификации указаны ходовой двигатель 0,8 кВт, двигатель подъёма 0,8 кВт, колёса из материала полиуретан. С грузом тележка движется со скоростью 4 км/ч, без груза до 5,5 км/ч. Ёмкость и напряжение батареи сверяют по маркировке Li-Ion 48V 40Ah; фактическое время работы зависит от массы палет, числа подъёмов, температуры и состояния покрытия. Перед выбором ёмкости составляют простой сменный расчёт: число рейсов, средняя масса палеты, длина одного маршрута и доступные интервалы зарядки.
Чем отличается эта версия
CBD 20 mini имеет батарею Li-Ion 48V 40Ah, общую ширину 680 мм и радиус разворота 1482 мм. Батарея и габариты отличают её от компактных EPT той же грузоподъёмности.
Рабочий сценарий
CBD 20 mini тяжелее компактных EPT и требует отдельной проверки пола кузова, лифта или мезонина. Общая ширина 680 мм и радиус разворота 1482 мм позволяют заранее построить траекторию, но к ним добавляют габарит палеты. Если машина работает у рампы, оператор должен иметь достаточно места для безопасного отхода от края.
- грузоподъёмность: 2000 кг;
- длина вил: 1150 мм;
- аккумулятор: Li-Ion 48V 40Ah;
- масса с АКБ: 270 кг;
- радиус разворота: 1482 мм.
Что проверить перед заказом
Сравните ширину прохода, длину маршрута и доступное место для зарядки. Для въезда в транспорт проверяют высоту порога и суммарную массу 270 кг вместе с аккумулятором до установки груза. Менеджеру потребуются масса и размеры груза, тип поддона, длина маршрута, уклоны и режим работы по сменам. По этим данным можно проверить, подходит ли именно эта комплектация, или нужна другая длина вил, ёмкость батареи либо исполнение ходовой части.
Данные для заявки
В запросе на CBD 20 mini указывают ограничения по ширине, тип рампы и допустимую нагрузку пола. Артикул PS042981, батарея 48V 40Ah и ширина 680 мм должны совпадать в счёте и спецификации. Для транспортировки заранее уточняют массу машины 270 кг без добавления груза.
Приёмка и первое обслуживание
При приёмке сверяют маркировку батареи и встроенного зарядного устройства, работу тормоза, аварийного реверса и подъёма вил. После короткого пробного маршрута осматривают ведущие и грузовые колёса, затем повторно проверяют отсутствие предупреждений на органах управления. Первое техническое обслуживание планируют по руководству и фактической наработке. В журнале фиксируют дату ввода, серийный номер, состояние батареи и замечания после пробного маршрута с контрольным грузом.
