JHLIFT CBD 20AS: точная комплектация

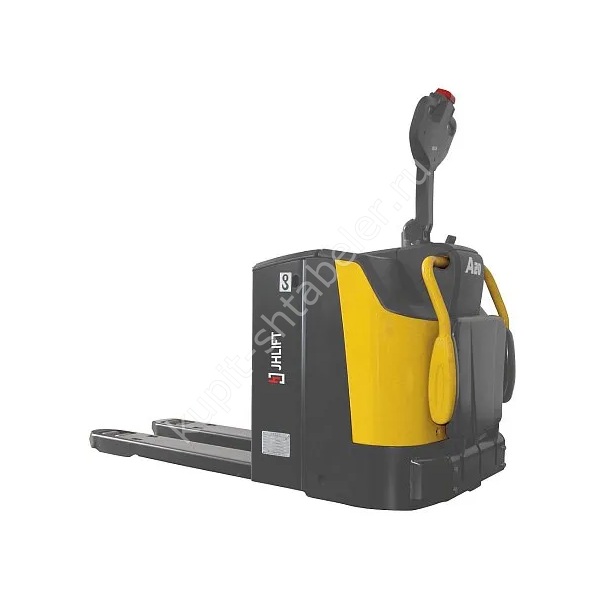

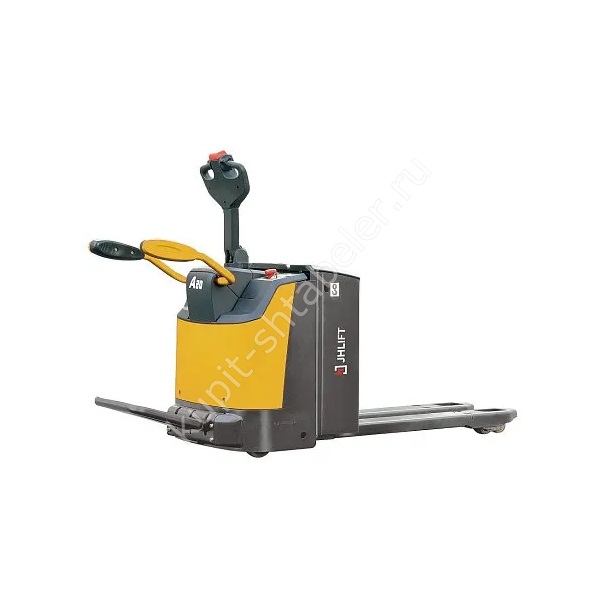

Самоходная электрическая тележка с местом оператора JHLIFT CBD 20AS относится к артикулу PS042333. Карточка описывает грузоподъёмность 2000 кг, вилы длиной 1150 мм и аккумулятор Li-Ion 25,6V или свинцово-кислотная 24V 125Ah. Параметры не переносятся на другие исполнения серии. Место оператора отличает CBD 20AS от поводковых версий. Габарит меняется при рабочем положении платформы, что отражено двумя значениями общей длины.
Рабочая роль этой модели
CBD 20AS рассчитана на более длинные рейсы, чем обычная сопровождаемая тележка. Два значения общей длины 1867 и 2299 мм показывают, что для планировки нужен габарит в рабочем положении. Скорость 9 км/ч с грузом повышает производительность, но одновременно увеличивает тормозной путь и требования к обзору. На перекрёстках стеллажных рядов вводят ограничение скорости и приоритет движения. Платформа не используется как место для пассажира, а оператор не должен выступать за защитный контур. Для батареи выбирают одну подтверждённую конфигурацию. Литиевое исполнение удобно при промежуточной зарядке, свинцово-кислотное требует своего режима и подготовленного места. Сравнение проводят по графику смены и сервисным требованиям, а не только по цене.
Палета и положение груза
Размер вил в исходной таблице заканчивается значением 1150 мм, наружная ширина составляет 540/680 мм. До заказа измеряют карманы всех используемых поддонов, включая возвратную и нестандартную тару. Центр тяжести груза должен оставаться в допустимой зоне. Повреждённый поддон, перекос упаковки или свес меняют нагрузку на ролики и могут сделать номинальную грузоподъёмность неприменимой.
Габариты и рабочий проход
Общая длина приведена как 1867 (2299) мм, ширина как 800 мм. Радиус разворота равен 1627 мм, ширина рабочего прохода 2047/1997 мм. При проверке маршрута учитывают не только корпус, но и положение оператора. На пересечениях требуется обзор, ограждение пешеходных зон и место для безопасного схода. Контрольный замер делают с палетой на вилах, потому что корпус без груза занимает меньше места. В схеме участка отмечают стойки, ворота, противопожарные двери, колонны и выступающие отбойники.
Высота вил и дорожный просвет
Вилы опускаются до 85 мм и поднимаются до 125 мм. Дорожный просвет указан как 25 мм. Эти величины проверяют на порогах, аппарелях и возле края дока. Минимальная высота вил должна подходить под поддон с учётом прогиба его основания. Переезд через препятствие выполняют только в пределах инструкции к точной модели.
Привод, скорость и уклон
Мощность ходового двигателя составляет 2,2 кВт, двигателя подъёма 2,2 кВт. Скорость с грузом указана как 9 км/ч, преодолеваемый подъём для режимов с грузом и без него как 10/16 %. Паспортные числа не заменяют проверку тормозного пути на конкретном покрытии. На повороте скорость снижают заранее, а уклон проходят по утверждённой схеме движения.
Аккумулятор и зарядная зона
Для этой карточки зафиксирована комплектация: Li-Ion 25,6V или свинцово-кислотная 24V 125Ah. Батарею выбирают по числу рейсов, длине маршрута, массе палет и времени между зарядками. Зарядное место должно быть сухим, защищённым от движения техники и подготовленным под комплектное устройство. Перед вводом сверяют напряжение, ёмкость, разъём и инструкцию; близкое обозначение корпуса не доказывает одинаковый аккумулятор.
Колёса, покрытие и масса
Материал колёс указан как полиуретан, масса техники с аккумулятором 726 кг. Суммарную нагрузку на пол считают вместе с палетой, оператором и динамическим воздействием на стыках. Ровный сухой бетон позволяет работать предсказуемее, чем плитка со швами, металлический настил или асфальт. Износ колёс, трещины и намотанный упаковочный материал проверяют в начале смены.
Основные данные исполнения
- артикул: PS042333;
- грузоподъёмность: 2000 кг;
- длина вил: 1150 мм;
- наружная ширина вил: 540/680 мм;
- аккумулятор: Li-Ion 25,6V или свинцово-кислотная 24V 125Ah;
- масса с АКБ: 726 кг.
Что передать для подбора
Менеджеру сообщают максимальную и обычную массу палеты, размеры основания, центр тяжести, длину одного рейса и число циклов за смену. Нужны ширина самого узкого прохода, радиус сложного поворота, высота порогов, уклоны и режим работы в кузове либо лифте. Если на участке есть пешеходы, прикладывают схему пересечений. Такой набор данных помогает проверить конфигурацию до выставления счёта.
Как зафиксировать исполнение в заказе
В заказе закрепляют вариант батареи, место оператора, грузоподъёмность 2000 кг, вилы 1150 мм и наружную ширину вил 540 либо 680 мм. Артикул PS042333 повторяют в счёте, спецификации и акте приёмки. Если поставляется один вариант из диапазона, его грузоподъёмность и батарею записывают числом, без сокращения до общего названия семейства. Цена на странице связана с текущей карточкой; при отсутствии подтверждённой суммы показывается «По запросу».
Приёмка и безопасный запуск
При получении сверяют JHLIFT CBD 20AS, артикул PS042333, табличку грузоподъёмности и аккумулятор. Осматривают вилы, сварные швы, колёса, разъёмы и органы управления. Первый цикл выполняют без груза, затем используют исправную палету известной массы. Проверяют подъём, опускание, тормоз, аварийный реверс и звуковой сигнал. Замечания и серийный номер записывают до обычной эксплуатации.
Обслуживание в эксплуатации
Периодичность обслуживания определяют по руководству и фактической наработке. В журнале отмечают заряд батареи, повреждения колёс, утечки, необычный шум и срабатывания ошибок. Оператор не перевозит людей на вилах, не использует груз как тормоз и не продолжает работу при самопроизвольном опускании. Неизвестную массу определяют до подъёма, а ремонт выполняют после отключения техники и снятия остаточной нагрузки.
