JHLIFT CBD 20X-A: точная комплектация

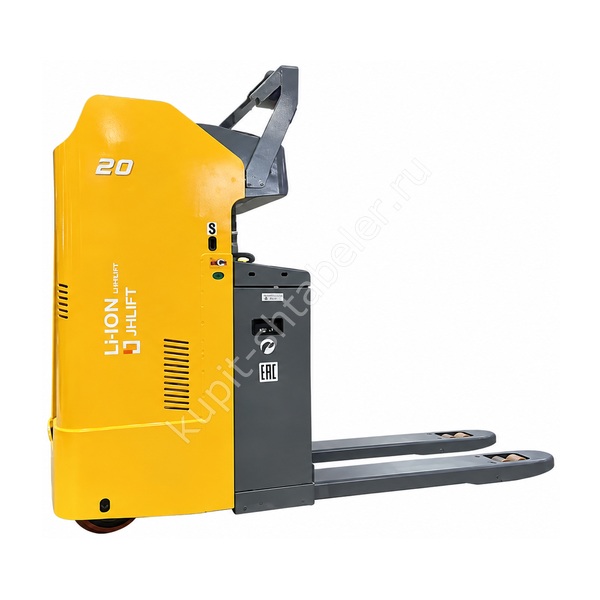

Самоходная электрическая тележка с сиденьем оператора JHLIFT CBD 20X-A относится к артикулу PS048883. Карточка описывает грузоподъёмность 2000 кг, вилы длиной 1150 мм и аккумулятор Li-ion 24V 230Ah. Параметры не переносятся на другие исполнения серии. Сиденье рассчитано на длительные транспортные циклы. Такая компоновка требует больше места, чем поводковая тележка, и меняет требования к обзору.
Рабочая роль этой модели
CBD 20X-A предназначена для транспортной работы, где оператор проводит за машиной значительную часть смены. Сиденье снижает утомляемость на длинных прямых маршрутах, но не делает технику компактной. Общая длина 2024 мм, радиус 1860 мм и масса 950 кг требуют отдельного расчёта лифта, рампы и перекрытия. Скорость без груза достигает 12,5 км/ч, поэтому режим движения задают локально и ограничивают на пересечениях. Ёмкость 230Ah рассчитана на серьёзную нагрузку, однако фактическая автономность зависит от ускорений, уклонов и температуры. При подборе полезно составить карту рейса с расстояниями и остановками. Так можно проверить, оправдано ли сидячее исполнение или на коротком участке разумнее поводковая модель.
Палета и положение груза
Размер вил в исходной таблице заканчивается значением 1150 мм, наружная ширина составляет 540 мм. До заказа измеряют карманы всех используемых поддонов, включая возвратную и нестандартную тару. Центр тяжести груза должен оставаться в допустимой зоне. Повреждённый поддон, перекос упаковки или свес меняют нагрузку на ролики и могут сделать номинальную грузоподъёмность неприменимой.
Габариты и рабочий проход
Общая длина приведена как 2024 мм, ширина как 760 мм. Радиус разворота равен 1860 мм, ширина рабочего прохода 2297/2247 мм. Перед выбором измеряют длинные прямые участки, повороты и зоны встречного движения. Для сидячего оператора отдельно проверяют защиту на стеллажных пересечениях. Контрольный замер делают с палетой на вилах, потому что корпус без груза занимает меньше места. В схеме участка отмечают стойки, ворота, противопожарные двери, колонны и выступающие отбойники.
Высота вил и дорожный просвет
Вилы опускаются до 60 мм и поднимаются до 125 мм. Дорожный просвет указан как 25 мм. Эти величины проверяют на порогах, аппарелях и возле края дока. Минимальная высота вил должна подходить под поддон с учётом прогиба его основания. Переезд через препятствие выполняют только в пределах инструкции к точной модели.
Привод, скорость и уклон
Мощность ходового двигателя составляет 2,5 кВт, двигателя подъёма 1,2 кВт. Скорость с грузом указана как 10,0 км/ч, преодолеваемый подъём для режимов с грузом и без него как 6/12 %. Паспортные числа не заменяют проверку тормозного пути на конкретном покрытии. На повороте скорость снижают заранее, а уклон проходят по утверждённой схеме движения.
Аккумулятор и зарядная зона
Для этой карточки зафиксирована комплектация: Li-ion 24V 230Ah. Батарею выбирают по числу рейсов, длине маршрута, массе палет и времени между зарядками. Зарядное место должно быть сухим, защищённым от движения техники и подготовленным под комплектное устройство. Перед вводом сверяют напряжение, ёмкость, разъём и инструкцию; близкое обозначение корпуса не доказывает одинаковый аккумулятор.
Колёса, покрытие и масса
Материал колёс указан как полиуретан, масса техники с аккумулятором 950 кг. Суммарную нагрузку на пол считают вместе с палетой, оператором и динамическим воздействием на стыках. Ровный сухой бетон позволяет работать предсказуемее, чем плитка со швами, металлический настил или асфальт. Износ колёс, трещины и намотанный упаковочный материал проверяют в начале смены.
Основные данные исполнения
- артикул: PS048883;
- грузоподъёмность: 2000 кг;
- длина вил: 1150 мм;
- наружная ширина вил: 540 мм;
- аккумулятор: Li-ion 24V 230Ah;
- масса с АКБ: 950 кг.
Что передать для подбора
Менеджеру сообщают максимальную и обычную массу палеты, размеры основания, центр тяжести, длину одного рейса и число циклов за смену. Нужны ширина самого узкого прохода, радиус сложного поворота, высота порогов, уклоны и режим работы в кузове либо лифте. Если на участке есть пешеходы, прикладывают схему пересечений. Такой набор данных помогает проверить конфигурацию до выставления счёта.
Как зафиксировать исполнение в заказе
В заявке фиксируют сиденье оператора, батарею 24V 230Ah, вилы 1150 x 540 мм и требуемую пропускную способность маршрута. Артикул PS048883 повторяют в счёте, спецификации и акте приёмки. Если поставляется один вариант из диапазона, его грузоподъёмность и батарею записывают числом, без сокращения до общего названия семейства. Цена на странице связана с текущей карточкой; при отсутствии подтверждённой суммы показывается «По запросу».
Приёмка и безопасный запуск
При получении сверяют JHLIFT CBD 20X-A, артикул PS048883, табличку грузоподъёмности и аккумулятор. Осматривают вилы, сварные швы, колёса, разъёмы и органы управления. Первый цикл выполняют без груза, затем используют исправную палету известной массы. Проверяют подъём, опускание, тормоз, аварийный реверс и звуковой сигнал. Замечания и серийный номер записывают до обычной эксплуатации.
Обслуживание в эксплуатации
Периодичность обслуживания определяют по руководству и фактической наработке. В журнале отмечают заряд батареи, повреждения колёс, утечки, необычный шум и срабатывания ошибок. Оператор не перевозит людей на вилах, не использует груз как тормоз и не продолжает работу при самопроизвольном опускании. Неизвестную массу определяют до подъёма, а ремонт выполняют после отключения техники и снятия остаточной нагрузки.
