JHLIFT CBD 30AS: точная комплектация

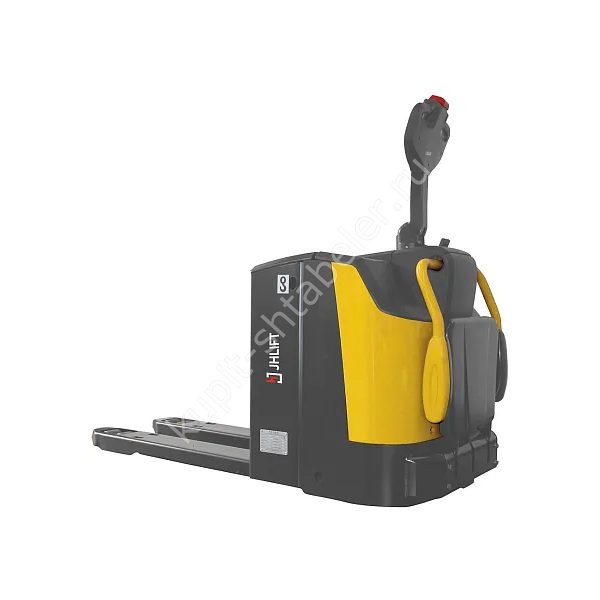

Самоходная электрическая тележка с местом оператора JHLIFT CBD 30AS относится к артикулу PS042791. Карточка описывает грузоподъёмность 3000 кг, вилы длиной 1150 мм и аккумулятор Li-Ion 25,6V или свинцово-кислотная 24V 125Ah. Параметры не переносятся на другие исполнения серии. Трёхтонная CBD 30AS тяжелее двухтонного исполнения и движется медленнее с грузом. Эти различия важны для расчёта пола, рампы и сменной производительности.
Рабочая роль этой модели
CBD 30AS работает с палетами до 3000 кг и потому предъявляет повышенные требования к основанию. Массу машины 750 кг складывают с грузом и учитывают при проверке рампы, доклевеллера и пола кузова. Скорость 7,5 км/ч с грузом ниже, чем у двухтонной версии, что важно для расчёта числа рейсов. Производительность оценивают по реальному циклу, включая ожидание у ворот и время позиционирования вил. Место оператора должно быть полностью разложено и проверено при замере прохода. На уклоне нельзя использовать номинал 3000 кг без сопоставления с диаграммой и условиями торможения. Если часть рейсов проходит без груза, настройка скорости всё равно должна учитывать пешеходные зоны. Выбор батареи закрепляют вместе с зарядным устройством и графиком обслуживания.
Палета и положение груза
Размер вил в исходной таблице заканчивается значением 1150 мм, наружная ширина составляет 540/680 мм. До заказа измеряют карманы всех используемых поддонов, включая возвратную и нестандартную тару. Центр тяжести груза должен оставаться в допустимой зоне. Повреждённый поддон, перекос упаковки или свес меняют нагрузку на ролики и могут сделать номинальную грузоподъёмность неприменимой.
Габариты и рабочий проход
Общая длина приведена как 1867 (2299) мм, ширина как 800 мм. Радиус разворота равен 1627 мм, ширина рабочего прохода 2047/1997 мм. Маршрут проверяют с грузом, близким к рабочему, особенно на уклонах и стыках покрытия. Платформа оператора должна оставаться внутри защищённой зоны движения. Контрольный замер делают с палетой на вилах, потому что корпус без груза занимает меньше места. В схеме участка отмечают стойки, ворота, противопожарные двери, колонны и выступающие отбойники.
Высота вил и дорожный просвет
Вилы опускаются до 85 мм и поднимаются до 125 мм. Дорожный просвет указан как 25 мм. Эти величины проверяют на порогах, аппарелях и возле края дока. Минимальная высота вил должна подходить под поддон с учётом прогиба его основания. Переезд через препятствие выполняют только в пределах инструкции к точной модели.
Привод, скорость и уклон
Мощность ходового двигателя составляет 2,2 кВт, двигателя подъёма 2,2 кВт. Скорость с грузом указана как 7,5 км/ч, преодолеваемый подъём для режимов с грузом и без него как 8/16 %. Паспортные числа не заменяют проверку тормозного пути на конкретном покрытии. На повороте скорость снижают заранее, а уклон проходят по утверждённой схеме движения.
Аккумулятор и зарядная зона
Для этой карточки зафиксирована комплектация: Li-Ion 25,6V или свинцово-кислотная 24V 125Ah. Батарею выбирают по числу рейсов, длине маршрута, массе палет и времени между зарядками. Зарядное место должно быть сухим, защищённым от движения техники и подготовленным под комплектное устройство. Перед вводом сверяют напряжение, ёмкость, разъём и инструкцию; близкое обозначение корпуса не доказывает одинаковый аккумулятор.
Колёса, покрытие и масса
Материал колёс указан как полиуретан, масса техники с аккумулятором 750 кг. Суммарную нагрузку на пол считают вместе с палетой, оператором и динамическим воздействием на стыках. Ровный сухой бетон позволяет работать предсказуемее, чем плитка со швами, металлический настил или асфальт. Износ колёс, трещины и намотанный упаковочный материал проверяют в начале смены.
Основные данные исполнения
- артикул: PS042791;
- грузоподъёмность: 3000 кг;
- длина вил: 1150 мм;
- наружная ширина вил: 540/680 мм;
- аккумулятор: Li-Ion 25,6V или свинцово-кислотная 24V 125Ah;
- масса с АКБ: 750 кг.
Что передать для подбора
Менеджеру сообщают максимальную и обычную массу палеты, размеры основания, центр тяжести, длину одного рейса и число циклов за смену. Нужны ширина самого узкого прохода, радиус сложного поворота, высота порогов, уклоны и режим работы в кузове либо лифте. Если на участке есть пешеходы, прикладывают схему пересечений. Такой набор данных помогает проверить конфигурацию до выставления счёта.
Как зафиксировать исполнение в заказе
В документах повторяют грузоподъёмность 3000 кг, выбранный аккумулятор, место оператора и вилы 1150 мм. Артикул PS042791 повторяют в счёте, спецификации и акте приёмки. Если поставляется один вариант из диапазона, его грузоподъёмность и батарею записывают числом, без сокращения до общего названия семейства. Цена на странице связана с текущей карточкой; при отсутствии подтверждённой суммы показывается «По запросу».
Приёмка и безопасный запуск
При получении сверяют JHLIFT CBD 30AS, артикул PS042791, табличку грузоподъёмности и аккумулятор. Осматривают вилы, сварные швы, колёса, разъёмы и органы управления. Первый цикл выполняют без груза, затем используют исправную палету известной массы. Проверяют подъём, опускание, тормоз, аварийный реверс и звуковой сигнал. Замечания и серийный номер записывают до обычной эксплуатации.
Обслуживание в эксплуатации
Периодичность обслуживания определяют по руководству и фактической наработке. В журнале отмечают заряд батареи, повреждения колёс, утечки, необычный шум и срабатывания ошибок. Оператор не перевозит людей на вилах, не использует груз как тормоз и не продолжает работу при самопроизвольном опускании. Неизвестную массу определяют до подъёма, а ремонт выполняют после отключения техники и снятия остаточной нагрузки.
