JHLIFT CBD 30X-S: точная комплектация

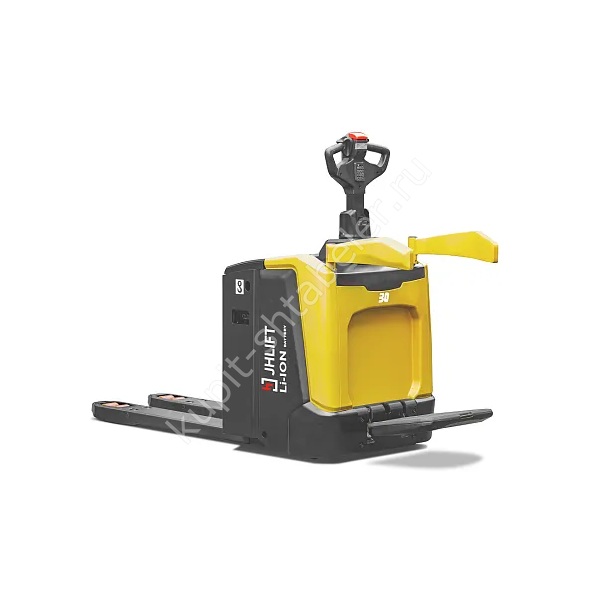

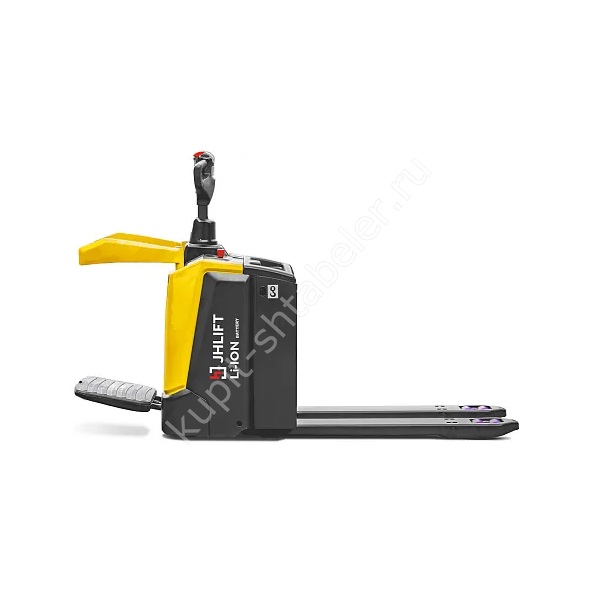

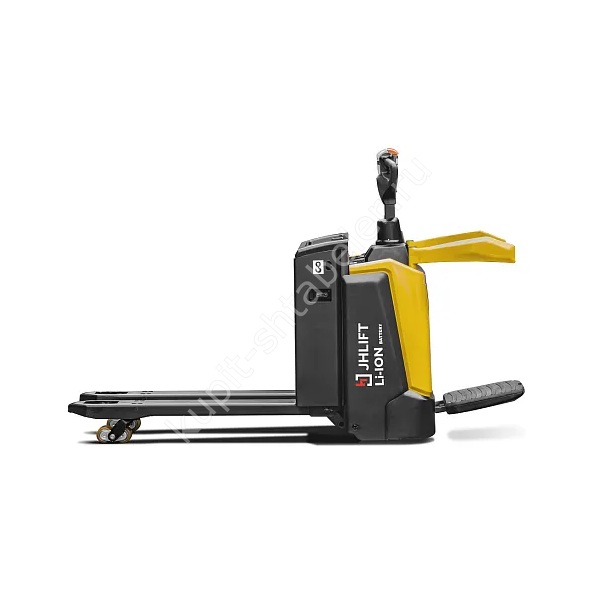

Самоходная электрическая тележка с местом оператора JHLIFT CBD 30X-S относится к артикулу PS044213. Карточка описывает грузоподъёмность 3000 кг, вилы длиной 1150 мм и аккумулятор Li-Ion 48V 125Ah. Параметры не переносятся на другие исполнения серии. Индекс S обозначает исполнение с местом оператора. По основным размерам оно близко CBD 30X, поэтому наличие платформы обязательно записывают в счёте.
Рабочая роль этой модели
CBD 30X-S является платформенным исполнением и не должна объединяться с CBD 30X без площадки, даже если таблицы размеров и батареи близки. Операторская зона меняет порядок посадки, обзор и фактический контур машины. Перед вводом проверяют фиксацию площадки, защитные элементы и автоматическое ограничение движения, предусмотренное конструкцией. Скорость 6 км/ч ориентирована на внутрискладской маршрут, но в воротах и возле людей её снижают. Интегрированная батарея 48V 125Ah требует согласованного зарядного режима. Для сравнения вариантов считают не только цену, но и длину рейса, время, которое оператор проводит в движении, и число разворотов. На коротком плече площадка может не дать выигрыша, на длинном снижает лишнюю ходьбу. Отдельный лист замеров для 30X-S составляют в рабочем состоянии. В него заносят ширину площадки, положение боковой защиты, расстояние до ближайшей стойки и направление схода оператора. Если маршрут включает автоматические ворота, проверяют время открытия и наличие безопасной зоны ожидания. На доке устанавливают границу, за которую платформенная машина не въезжает без подтверждённого положения уравнительной платформы. При ежесменном осмотре оператор проверяет шарниры, фиксаторы и отсутствие предметов под площадкой. Любой люфт, неполное раскладывание или повреждение защитной детали записывают как неисправность, а не как косметический дефект.
Палета и положение груза
Размер вил в исходной таблице заканчивается значением 1150 мм, наружная ширина составляет 540/680 мм. До заказа измеряют карманы всех используемых поддонов, включая возвратную и нестандартную тару. Центр тяжести груза должен оставаться в допустимой зоне. Повреждённый поддон, перекос упаковки или свес меняют нагрузку на ролики и могут сделать номинальную грузоподъёмность неприменимой.
Габариты и рабочий проход
Общая длина приведена как 1745 мм, ширина как 735 мм. Радиус разворота равен 1550 мм, ширина рабочего прохода 1986/2064 мм. Рабочее положение площадки и боковых элементов проверяют на самом узком участке. Нельзя оценивать проходимость только по фотографии сложенной машины. Контрольный замер делают с палетой на вилах, потому что корпус без груза занимает меньше места. В схеме участка отмечают стойки, ворота, противопожарные двери, колонны и выступающие отбойники.
Высота вил и дорожный просвет
Вилы опускаются до 85 мм и поднимаются до 125 мм. Дорожный просвет указан как 23 мм. Эти величины проверяют на порогах, аппарелях и возле края дока. Минимальная высота вил должна подходить под поддон с учётом прогиба его основания. Переезд через препятствие выполняют только в пределах инструкции к точной модели.
Привод, скорость и уклон
Мощность ходового двигателя составляет 2,2 кВт, двигателя подъёма 2,2 кВт. Скорость с грузом указана как 6 км/ч, преодолеваемый подъём для режимов с грузом и без него как 6/20 %. Паспортные числа не заменяют проверку тормозного пути на конкретном покрытии. На повороте скорость снижают заранее, а уклон проходят по утверждённой схеме движения.
Аккумулятор и зарядная зона
Для этой карточки зафиксирована комплектация: Li-Ion 48V 125Ah. Батарею выбирают по числу рейсов, длине маршрута, массе палет и времени между зарядками. Зарядное место должно быть сухим, защищённым от движения техники и подготовленным под комплектное устройство. Перед вводом сверяют напряжение, ёмкость, разъём и инструкцию; близкое обозначение корпуса не доказывает одинаковый аккумулятор.
Колёса, покрытие и масса
Материал колёс указан как полиуретан, масса техники с аккумулятором 450 кг. Суммарную нагрузку на пол считают вместе с палетой, оператором и динамическим воздействием на стыках. Ровный сухой бетон позволяет работать предсказуемее, чем плитка со швами, металлический настил или асфальт. Износ колёс, трещины и намотанный упаковочный материал проверяют в начале смены.
Основные данные исполнения
- артикул: PS044213;
- грузоподъёмность: 3000 кг;
- длина вил: 1150 мм;
- наружная ширина вил: 540/680 мм;
- аккумулятор: Li-Ion 48V 125Ah;
- масса с АКБ: 450 кг.
Что передать для подбора
Менеджеру сообщают максимальную и обычную массу палеты, размеры основания, центр тяжести, длину одного рейса и число циклов за смену. Нужны ширина самого узкого прохода, радиус сложного поворота, высота порогов, уклоны и режим работы в кузове либо лифте. Если на участке есть пешеходы, прикладывают схему пересечений. Такой набор данных помогает проверить конфигурацию до выставления счёта.
Как зафиксировать исполнение в заказе
В спецификации должны одновременно присутствовать индекс CBD 30X-S, место оператора, батарея 48V 125Ah и вилы 1150 мм. Артикул PS044213 повторяют в счёте, спецификации и акте приёмки. Если поставляется один вариант из диапазона, его грузоподъёмность и батарею записывают числом, без сокращения до общего названия семейства. Цена на странице связана с текущей карточкой; при отсутствии подтверждённой суммы показывается «По запросу».
Приёмка и безопасный запуск
При получении сверяют JHLIFT CBD 30X-S, артикул PS044213, табличку грузоподъёмности и аккумулятор. Осматривают вилы, сварные швы, колёса, разъёмы и органы управления. Первый цикл выполняют без груза, затем используют исправную палету известной массы. Проверяют подъём, опускание, тормоз, аварийный реверс и звуковой сигнал. Замечания и серийный номер записывают до обычной эксплуатации.
Обслуживание в эксплуатации
Периодичность обслуживания определяют по руководству и фактической наработке. В журнале отмечают заряд батареи, повреждения колёс, утечки, необычный шум и срабатывания ошибок. Оператор не перевозит людей на вилах, не использует груз как тормоз и не продолжает работу при самопроизвольном опускании. Неизвестную массу определяют до подъёма, а ремонт выполняют после отключения техники и снятия остаточной нагрузки.
