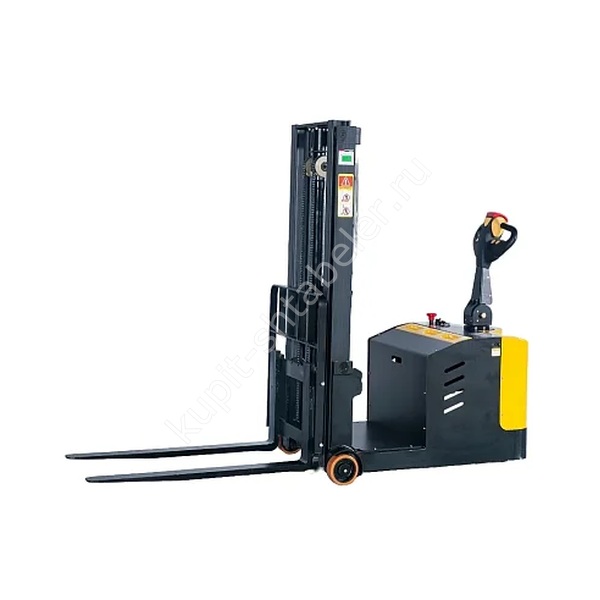

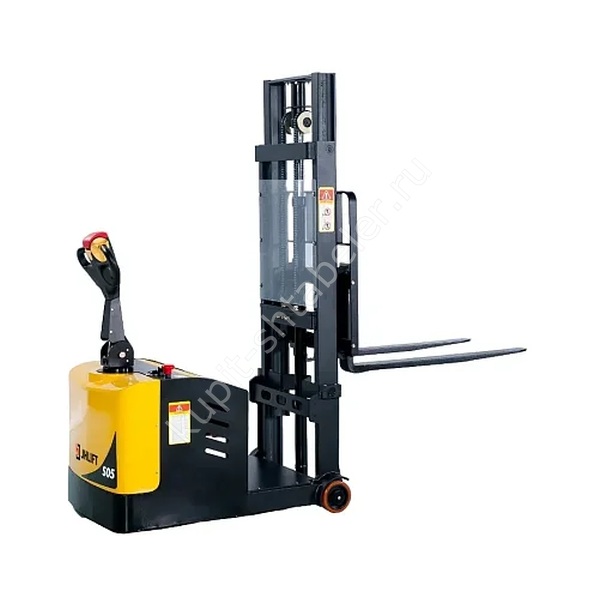

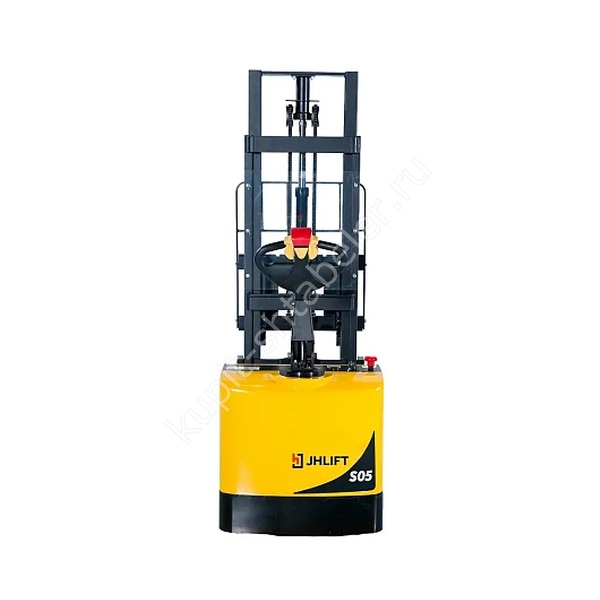

Фото серии
О модели
Точная версия JHLIFT CBES 500
Артикул PS053819 идентифицирует JHLIFT CBES 500. Его заявленная нагрузка составляет 500 кг, высота подъёма 1600 мм. Подбор начинают с груза и маршрута, а не с внешнего сходства с другими машинами JHLIFT.
Нагрузка и центр тяжести
Номинальная грузоподъёмность не означает одинаковую нагрузку во всём диапазоне мачты. Для JHLIFT CBES 500 записано 500 кг, а остаточная нагрузка равна 500 кг. В заявке указывают массу, глубину и положение центра тяжести груза.
Мачта и рабочая высота
Мачту сверяют одновременно с самой низкой точкой маршрута и верхней рабочей зоной. Для этой записи подтверждён подъём 1600 мм, транспортный габарит 2095 мм, полный габарит 2410 мм. Запас по потолку задают отдельно.
Габариты и маневрирование
При планировке используют длину 2340 мм и ширину 786 мм. Радиус 1150 мм проверяют разметкой с реальной тарой. Узкое прямое место ещё не гарантирует безопасный вход в ряд.
Совместимость с грузом
Совместимость проверяют по фактическому основанию груза. Закрытое дно, нестандартные карманы, выступающая упаковка и смещённый центр обсуждаются до заказа, поскольку они меняют устойчивость и остаточную нагрузку.
Батарея и зарядка
Для артикула PS053819 источник приводит батарею 24V 100Ah Li-ion. До поставки фиксируют технологию, ёмкость, разъём и штатное зарядное устройство. Зарядное место должно быть сухим, защищённым и организованным по инструкции к фактически установленной АКБ.
Колёса и покрытие пола
Колёса или ролики выполнены из материала «полиуретан». Машина рассчитана на ровное твёрдое покрытие. Порог, выбоина, стык плит или упаковочная лента ухудшают устойчивость и торможение; маршрут осматривают до начала смены.
Скорость и рабочий цикл
Паспортная скорость сама по себе не определяет число палет в час. Для артикула указаны 4,5/4,7 км/ч под нагрузкой и порожняком. Узкие повороты и точная установка на балку обычно занимают больше времени, чем прямой участок.
Особенности артикула PS053819
Эта карточка относится к точному артикулу PS053819. Значения соседней модификации нельзя переносить без подтверждения поставщика и новой проверки источника.
Характеристики
- грузоподъёмность: 500 кг;
- высота подъёма: 1600 мм;
- остаточная грузоподъёмность: 500 кг;
- габариты: 2340 x 786 мм;
- батарея: 24V 100Ah Li-ion;
- масса: 800 кг;
Данные для подбора
Заявка должна описывать операцию: что поднимать, откуда брать, на какую отметку ставить и как далеко перевозить. Затем сверяют мачту, габариты, батарею и остаточную нагрузку артикула PS053819. Фото склада дополняет замеры, но не заменяет их.
Приёмка техники
При получении сверяют JHLIFT, модель, артикул PS053819, мачту, батарею и рабочий орган. Осматривают сварные соединения, цепи, ролики, гидролинии, разъёмы и маркировку. Первый цикл выполняют без груза, затем с известной контрольной массой в свободной зоне.
Обслуживание
Журнал обслуживания ведут с даты ввода. В нём отмечают состояние роликов, крепежа, мачты, гидравлики и электрики. Заявленная масса 800 кг учитывается при перевозке и подготовке пола. Неисправную машину выводят из работы до диагностики.
Безопасная работа
Перед подъёмом подтверждают массу, устойчивость и центр груза. На повороте рабочий орган держат в транспортном положении. Резкое торможение, разворот на уклоне и движение с грузом на рабочей высоте меняют устойчивость и не допускаются. Оператор должен видеть маршрут и соблюдать разметку пешеходных зон.
Что указать в заказе
Коммерческая спецификация должна повторять модель JHLIFT CBES 500, код PS053819, рабочую высоту, допустимую нагрузку и выбранную батарею. Любая замена мачты, платформы, захвата или аккумулятора требует новой проверки, даже если название серии остаётся прежним.
