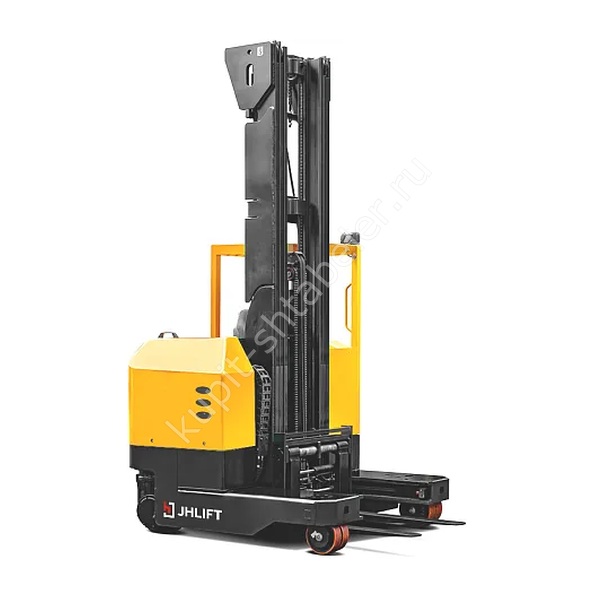

Ричтрак JHLIFT CCD 20-30 X
Артикул PS044212 относится к семейству JHLIFT CCD 20-30 X. Поставщик задаёт диапазон грузоподъёмности 2000-3000 кг и высоты подъёма 4500-8500 мм, поэтому карточка описывает линейку, а не одну неизменную машину. Перед счётом фиксируют индекс исполнения, мачту, батарею и вилы.
Груз и остаточная грузоподъёмность
Номинал 2000-3000 кг рассчитан при центре груза 600 мм. Длинная тара, смещённая палета и навесное оборудование увеличивают плечо нагрузки. Остаточную нагрузку на рабочей высоте подтверждают отдельной диаграммой. Сравнивать модели только по нижнему номиналу нельзя.
Мачта, свободный ход и проёмы
Мачту выбирают одновременно по полке и самому низкому проёму. У JHLIFT CCD 20-30 X зафиксированы подъём 4500-8500 мм, транспортная высота 2660-4280 мм и разложенный габарит 5505-9505 мм. Свободный ход равен 1610-3570 мм; запас по потолку оставляют отдельно.
Габариты и разворот
Длина корпуса без вил составляет 1201 мм, полная длина 2351 мм, ширина 1850 мм. Радиус разворота 1873 мм. В замере маршрута учитывают вилы, палету, защитные стойки и безопасный зазор до стеллажа.
Рабочий проход
Ширина рабочего прохода в источнике: расчётный по габаритам выбранной версии мм. Значение относится к контрольной палете и паспортной траектории. На объекте добавляют запас на неровную установку палеты, защиту стоек, пешеходные зоны и ошибки позиционирования.
Вилы и палета
Для артикула PS044212 подтверждены вилы 45/122/1150 мм. Длина 1150 мм подходит только после проверки основания груза. Удлинители и навесные устройства смещают центр тяжести, поэтому их нельзя добавлять без пересчёта допустимой нагрузки.
Скорость рабочего цикла
Паспортное движение составляет 11/12 км/ч с грузом и без груза по парному значению источника; значения подъёма равны 0.32/0.55 м/с. Сравнение ричтраков проводят на одинаковом маршруте: разгон, поворот, подъём, установка палеты, опускание и обратный ход.
Батарея и зарядка
В карточке указана батарея Li-Ion 80В / свинцово-кислотная 80В. Время зарядки зависит от фактической батареи и зарядного устройства. До поставки подтверждают напряжение, ёмкость, разъём, зарядное устройство, массу батареи и допустимую температуру эксплуатации.
Шасси, масса и покрытие
Паспортная масса с АКБ: 3960-4200 кг. Ходовая часть использует полиуретан. Для безопасной работы нужны ровный пол, достаточная несущая способность и чистые маршруты без обломков упаковки. Резкий поворот при поднятой палете исключают.
Подходящие условия эксплуатации
JHLIFT CCD 20-30 X подбирают для высотного хранения, когда важны точная установка палеты и компактный разворот. Сначала измеряют верхнюю полку, минимальный проём и фактический груз, затем проверяют остаточную грузоподъёмность. Многоходовое шасси применяют там, где нужно перемещать длинномер поперёк и вдоль прохода. Режим движения выбирают до манёвра, груз фиксируют от смещения, а боковой проход рассчитывают по полной длине пакета.
Особенности исполнения PS044212
У CCD 20-30 X главный вопрос не только высота стеллажа, но и длина груза. Многоходовая схема позволяет менять направление движения колёс и вести пакет боком, однако проход считают по всему грузу. Диапазон 2000-3000 кг нельзя трактовать как три тонны при любой мачте. В заявке нужны длина пакета, его центр тяжести, сторона подхвата и схема проезда между стеллажами. Отдельно согласуют выбранную батарею 80 В и конкретную высоту мачты.
Характеристики артикула PS044212
- грузоподъёмность: 2000-3000 кг;
- высота подъёма: 4500-8500 мм;
- центр нагрузки: 600 мм;
- вилы: 45/122/1150 мм;
- масса с АКБ: 3960-4200 кг;
- батарея: Li-Ion 80В / свинцово-кислотная 80В;
- шины: полиуретан;
- ширина: 1850 мм;
- мощность ходового двигателя: 8.1;
Данные для подбора
Для подбора сообщают массу и размеры палеты, центр 600 мм, высоту 4500-8500 мм, минимальную ширину прохода, высоту ворот и число рабочих часов. Затем согласуют мачту, вилы 1150 мм, батарею и зарядное устройство.
Приёмка техники
До ввода сопоставляют счёт, паспорт и маркировку PS044212. Техника должна соответствовать согласованным мачте, вилам и батарее. После холостого цикла проверяют работу с контрольным грузом и остановку на размеченном расстоянии.
Обслуживание
Плановое ТО включает ходовую часть, выдвижной механизм, гидравлику, цепи, вилы и электрические соединения. Для позиции указано 2 года или 3000 моточасов. Самовольное изменение зарядной схемы или защитных настроек не относится к обслуживанию.
Стоянка и зарядная зона
Место хранения должно исключать случайное движение техники и обеспечивать безопасный доступ к зарядке. Вилы оставляют внизу, доступ оператора блокируют. Длительное хранение и восстановление заряда выполняют по инструкции производителя батареи.
Безопасная работа
Палету перевозят с опущенными вилами, людей под грузом не допускают. Скорость снижают до входа в поворот. На уклоне не разворачиваются, а защитные устройства и ограничители не отключают ради ускорения цикла.
Что указать в заказе
Коммерческий запрос содержит код PS044212, планировку, груз и выбранные опции. Цена публикуется как {price}. Для диапазонной карточки конкретную грузоподъёмность и высоту раскрывают до выставления счёта.
