Точная версия CDD 16S Premium

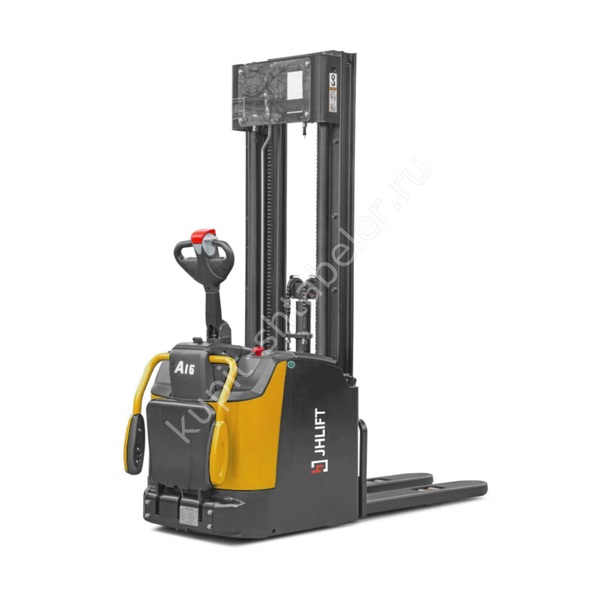

Артикул PS043086 относится к самоходному штабелёру JHLIFT CDD 16S Premium. Он рассчитан на 1600 кг и поднимает вилы на 2000 мм. Откидная платформа позволяет оператору ехать вместе с машиной на длинных участках. Карточка описывает конкретную грузоподъёмность, а фотография честно обозначена как изображение общей серии CDD 12-20 Premium.
Грузоподъёмность на рабочей высоте
Номинальные 1600 кг подтверждены и для верхней точки: остаток при 2000 мм равен 1600 кг. Расчётный центр нагрузки составляет 600 мм. Если фактический центр дальше от мачты, допустимая масса уменьшается, поэтому глубину палеты и положение груза измеряют до выбора техники.
Мачта и верхний габарит
Мачта артикула PS043086 складывается до 1542 мм и выдвигается до 2542 мм. Вилы достигают отметки 2000 мм, свободный ход равен 90 мм. Перед покупкой измеряют не только полку, но и самый низкий проём на всём пути штабелёра.
Выбор аккумулятора
Аккумуляторное исполнение выбирают до оплаты: Li-Ion 25,6V / свинцово-кислотная 24V. Литий-ионная и свинцово-кислотная версии требуют разной организации зарядки. Если сменный цикл ещё не измерен, полезно записать длину маршрутов, число подъёмов и массу типовых палет, а затем согласовать ёмкость с поставщиком.
Габариты и разворот
Корпус занимает 2095 x 800 мм при базе 1425 мм. Для поворота указан радиус 1662 мм. На плане склада строят траекторию с реальной палетой: её углы выходят за контур машины, а стойки и защитные ограждения сокращают полезную ширину.
Вилы и совместимость с палетой
Длина вил артикула PS043086 равна 1150 мм, полная запись размера 65/185/1150 мм. Наружная ширина заявлена как 570/680 мм. Перед эксплуатацией проверяют карманы, нижние доски и центр тяжести каждой используемой тары, особенно при нестандартной упаковке.
Скорость и сменный цикл
Ходовой привод мощностью 2.2 кВт обеспечивает до 7.0 км/ч с палетой и 7.0 км/ч без неё. Подъёмный двигатель имеет 3.0 кВт. Производительность считают с учётом позиционирования и торможения, а не умножением максимальной скорости на длину маршрута.
Колёса и покрытие пола
Колёса выполнены из материала, указанного как полиуретан: передний размер 230x75 мм, задний 85x70 мм. Полиуретан рассчитан на ровное твёрдое покрытие. Пороги, щели, металлическая стружка и упаковочная лента ускоряют износ и должны устраняться по маршруту.
Работа на уклоне
Источник фиксирует способность преодолевать 8% с грузом и 16% без груза. Это справочный предел для подбора, а не рабочая рекомендация для любого пандуса. Приоритет имеют паспорт поставленной машины и правила объекта.
Характеристики артикула PS043086
- грузоподъёмность: 1600 кг;
- высота подъёма: 2000 мм;
- остаточная грузоподъёмность: 1600 кг;
- мачта в сложенном и выдвинутом положении: 1542/2542 мм;
- габариты: 2095 x 800 мм;
- вилы: 65/185/1150 мм, наружная ширина 570/680 мм;
- масса с батареей: 1362 кг;
- аккумулятор: Li-Ion 25,6V / свинцово-кислотная 24V.
Данные для подбора
До счёта фиксируют груз 1600 кг, подъём 2000 мм, вилы 1150 мм, ширину ряда и длину плеча перевозки. Версия с платформой уместна на повторяющихся маршрутах, но перед заказом нужно проверить место для оператора и проходы. Если предполагается другая батарея или мачта, поставщик должен подтвердить новый артикул и комплект документов.
Приёмка техники
Приёмка начинается с таблички и документов: PS043086, CDD 16S Premium, подъём 2000 мм. Проверяют комплектность, зарядное устройство, торможение и плавность хода. Совпадение цвета или фотографии серии не подтверждает грузоподъёмность и аккумуляторную комплектацию.
Обслуживание
Штабелёр хранят с опущенными вилами и отключённым приводом. Перед сменой проверяют крепёж, колёса, цепи, проводку и рукоять. Гарантия заявлена как 2 года или 3000 моточасов, но точные условия зависят от документов поставки и соблюдения регламента выбранной батареи.
Безопасная работа
Номинальные значения относятся к устойчивому грузу на исправном поддоне. Разворот на уклоне, удар в стойку и резкое торможение меняют устойчивость. Люди должны находиться вне траектории вил и зоны возможного падения, а оператор обязан сохранять обзор маршрута.
Что указать в заказе
Коммерческий запрос должен содержать код PS043086, модель CDD 16S Premium, высоту 2000 мм и аккумуляторное исполнение. Текущая цена связана с товарной записью и обновляется вместе с метаданными. Похожая фотография другой версии не является основанием для замены.
