Точная версия JHLIFT CDD12

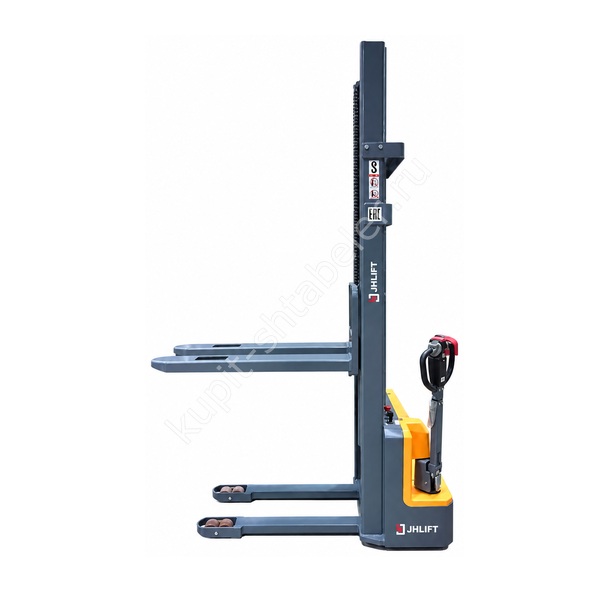

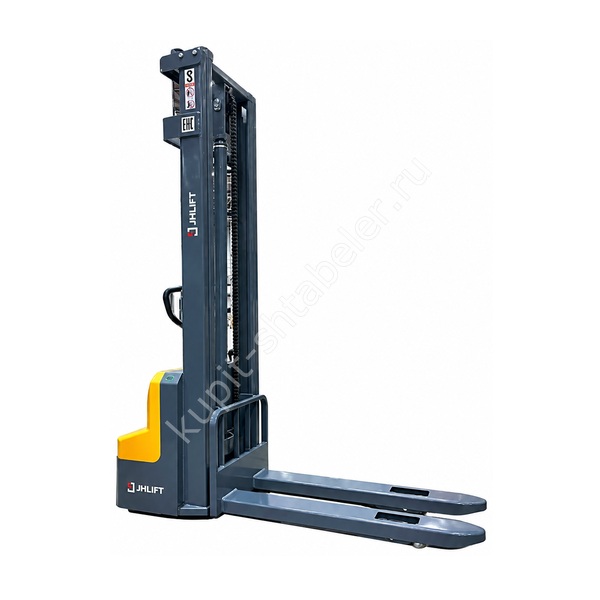

Артикул PS043379 относится к электрическому штабелёру JHLIFT CDD12 с поводковым управлением. Его номинальная грузоподъёмность равна 1200 кг, высота вил составляет 2000 мм, батарея указана как AGM 24 В 125 Ач. Карточка описывает одну подтверждённую комплектацию.
Нагрузка на максимальной высоте
В документах к артикулу PS043379 указаны 1200 кг номинально и 1200 кг на полной высоте. Эта разница определяет реальную пригодность для верхней полки. Центр нагрузки 600 мм измеряют вместе с тарой и возможным свесом упаковки.
Мачта и свободное пространство
Сложенная мачта имеет высоту 1574 мм, полностью выдвинутая достигает 2574 мм. Первую цифру сверяют с воротами, лифтом и низкими перекрытиями, вторую с потолком, светильниками и коммуникациями у стеллажа. Сам подъём вил 2000 мм не заменяет эти два замера.
Аккумуляторное исполнение
Артикул PS043379 поставляется с батареей AGM 24 В 125 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. При расчёте смены полезнее опираться на циклограмму объекта, чем на абстрактное время работы: вес палет, подъём и длина маршрута меняют расход энергии.
Габариты и разворот
Габарит JHLIFT CDD12 в этой версии составляет 1698 мм по длине и 800 мм по ширине. Колёсная база 1188 мм и радиус 1392 мм помогают оценить манёвр, но не заменяют пробную разметку в самом узком месте.
Вилы и совместимость с палетой
Вилы имеют сечение и длину 60/170/1150 мм; по наружным сторонам между ними 560 мм. Эти параметры сопоставляют не с названием поддона, а с фактическими проёмами. Нагрузка должна лечь симметрично и не висеть на концах вил.
Рабочий проход
Поставщик приводит рабочий проход 1994 мм. Это исходное значение для сравнения, а не универсальная ширина коридора: результат зависит от ориентации палеты, её размеров и зазоров. На объекте разворот размечают в масштабе и проверяют без груза.
Движение и сменный цикл
Ходовой привод развивает 4.2 км/ч с палетой и 4.5 км/ч без неё. При расчёте цикла добавляют время на позиционирование, подъём и безопасный разворот. Паспортная скорость не является разрешённой скоростью во всех зонах склада.
Колёса и покрытие
Штабелёр опирается на полиуретан колёса размером 210х70 и 80х64 мм. Выбор маршрута начинается с пола: уклон, порог или трещина могут оказаться важнее номинальной скорости. Неровную зону не проходят с поднятым грузом.
Характеристики артикула PS043379
- номинальная грузоподъёмность: 1200 кг;
- высота подъёма: 2000 мм;
- остаточная грузоподъёмность на полной высоте: 1200 кг;
- мачта в сложенном и выдвинутом положении: 1574/2574 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1698 x 800 мм;
- батарея: AGM 24 В 125 Ач;
- масса техники: 508 кг.
Данные для подбора
В заявке нужны масса груза, его глубина, высота установки, ширина ряда, качество пола и сменная интенсивность. Модель с мачтой 2000 мм выбирают только после проверки остаточной нагрузки 1200 кг и верхнего габарита 2574 мм.
Приёмка техники
На объекте подтверждают код PS043379, батарею AGM 24 В 125 Ач и заявленный подъём 2000 мм. Осмотр охватывает вилы, ролики, цепи, мачту и разъёмы. Пробу с грузом проводят ответственные сотрудники, не начиная с верхнего яруса.
Обслуживание и зарядка
В ежесменный осмотр входят колёса, вилы, цепи, мачта, тормоз и состояние батареи. Интервалы обслуживания берут из паспорта поставленной машины. Гарантия источника указана как 2 года или 3000 моточасов, но она не отменяет журнал осмотров и своевременную остановку при неисправности.
Безопасная работа
Вилы вводят полностью и симметрично, маршрут освобождают заранее. Двигаться с грузом на рабочей высоте нельзя. Любой необычный звук, рывок или смещение упаковки требует опустить палету и вывести машину из работы до проверки.
Что указать в заказе
В заказе фиксируют JHLIFT CDD12, артикул PS043379, подъём 2000 мм, остаток 1200 кг и батарею AGM 24 В 125 Ач. Цена берётся из текущего поля карточки и не зашита в текст. Замена аккумулятора или мачты означает другую позицию.
