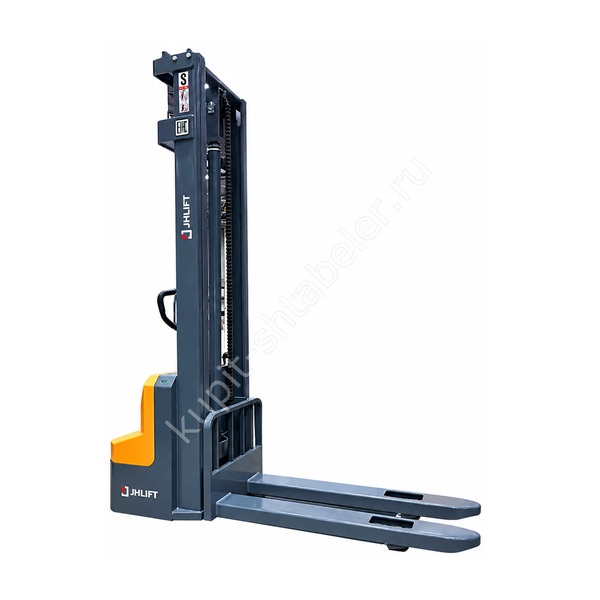

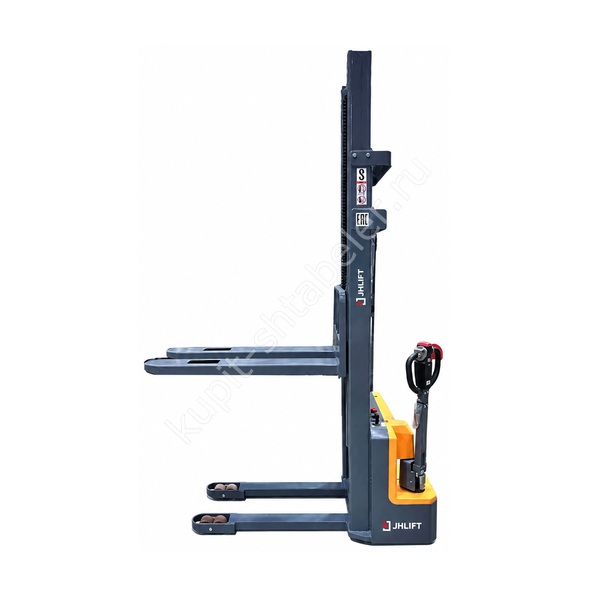

Фото серии
О модели
Точная версия JHLIFT CDD12
JHLIFT CDD12 в позиции PS042320 является сопровождаемым самоходным штабелёром для нижних и средних ярусов при ограниченной высоте проёмов. Точная модификация поднимает 1200 кг от пола и имеет мачту на 2500 мм. Установлена батарея AGM 24 В 125 Ач; это отдельная товарная версия, а не вариант, выбираемый после заказа.
Нагрузка на максимальной высоте
Номинальные 1200 кг относятся к базовой точке работы, а на максимальной высоте поставщик указывает остаточную грузоподъёмность 1200 кг. Для верхнего яруса применяют именно второе значение и дополнительно учитывают центр тяжести 600 мм. Если груз выступает вперёд, допустимая масса требует отдельной проверки.
Мачта и свободное пространство
Мачта в сложенном виде равна 1824 мм и выдвигается до 3074 мм. Эти размеры нужны до доставки: штабелёр должен пройти по маршруту и безопасно раскрыться у полки. Высота 2500 мм относится к вилам, а не к верхней части груза.
Аккумуляторное исполнение
В карточке установлена батарея AGM 24 В 125 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. При сравнении соседней модификации оценивают не только цену, но и длительность смены, окна зарядки, доступную электрическую мощность и фактическое число циклов.
Габариты и разворот
Для карты маршрута используют длину 1698 мм, ширину 800 мм и радиус поворота 1392 мм. База колёс равна 1188 мм. К расчёту добавляют палету, свес груза и пространство для безопасной работы оператора.
Вилы и совместимость с палетой
Размер вил указан как 60/170/1150 мм, их длина 1150 мм, наружная ширина 560 мм. Перед покупкой измеряют карманы палеты и убеждаются, что вилы входят полностью. Повреждённая доска или нестандартное основание требуют отдельного решения.
Рабочий проход
Для операции указан проход 1994/1942 мм, однако его нельзя переносить в план склада без уточнения палеты. При узком коридоре учитывают радиус 1392 мм, свес упаковки и место оператора. Защитные стойки и сетки тоже входят в фактический габарит.
Движение и сменный цикл
Ходовой привод развивает 4,2 км/ч с палетой и 4,5 км/ч без неё. При расчёте цикла добавляют время на позиционирование, подъём и безопасный разворот. Паспортная скорость не является разрешённой скоростью во всех зонах склада.
Колёса и покрытие
Размер передних колёс 210х70 мм, задних 80х64 мм; материал полиуретан. Небольшое препятствие под нагрузкой меняет устойчивость и торможение. Поэтому кабельные каналы, упаковочную ленту и крошку удаляют до начала смены.
Характеристики артикула PS042320
- номинальная грузоподъёмность: 1200 кг;
- высота подъёма: 2500 мм;
- остаточная грузоподъёмность на полной высоте: 1200 кг;
- мачта в сложенном и выдвинутом положении: 1824/3074 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1698 x 800 мм;
- батарея: AGM 24 В 125 Ач;
- масса техники: 560 кг.
Данные для подбора
Для проверки модификации передают массу и габарит самой тяжёлой палеты, высоту балки, размеры карманов, минимальный проём и число циклов за смену. Отдельно указывают требуемую массу на отметке 2500 мм: для этой версии подтверждено только 1200 кг остатка.
Приёмка техники
Приёмка начинается с таблички: PS042320, JHLIFT CDD12, 2500 мм, AGM 24 В 125 Ач. Проверяют комплектность, зарядное устройство, крепёж, торможение и плавность хода. Совпадение цвета и фотографии серии не подтверждает нужную комплектацию.
Обслуживание и зарядка
Технический журнал заводят с даты ввода. В нём отмечают осмотр мачты, цепей, колёс, тормоза и батареи. Заявленная гарантия 2 года или 3000 моточасов действует в рамках условий поставщика, поэтому зарядку и обслуживание не заменяют самодельными процедурами.
Безопасная работа
Номинальные значения относятся к устойчивому грузу на исправном поддоне. Разворот на уклоне, удар в стойку или резкое торможение меняют устойчивость. Люди должны находиться вне траектории вил и зоны возможного падения палеты.
Что указать в заказе
Коммерческий запрос должен содержать код PS042320, высоту 2500 мм и исполнение AGM 24 В 125 Ач. Текущая цена связана с товарной записью и обновляется вместе с метаданными. Соседнюю карточку нельзя подменять только из-за похожего названия.
