Фото серии
О модели
Точная версия JHLIFT CDD12

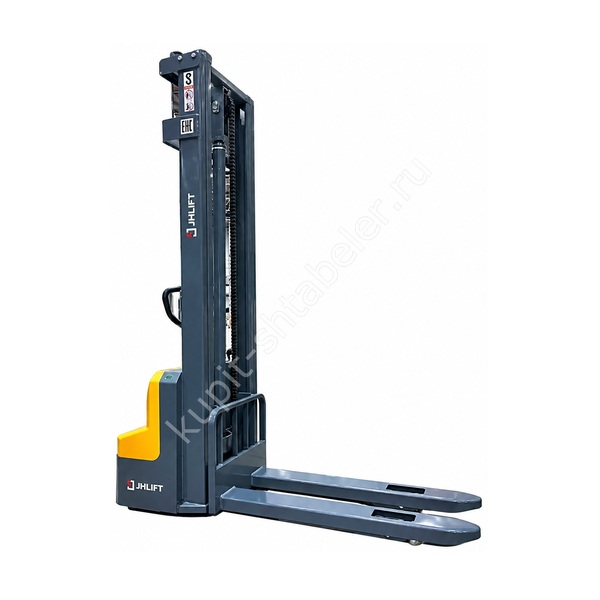

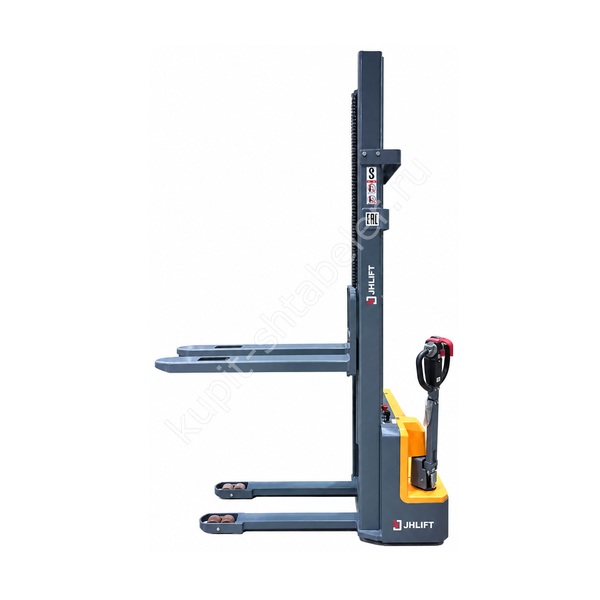

JHLIFT CDD12 в позиции PS043387 является сопровождаемым самоходным штабелёром для ярусов до 2,7 метра с обязательным запасом над грузом. Точная модификация поднимает 1200 кг от пола и имеет мачту на 2700 мм. Установлена батарея AGM 24 В 125 Ач; это отдельная товарная версия, а не вариант, выбираемый после заказа.
Нагрузка на максимальной высоте
Номинальные 1200 кг относятся к базовой точке работы, а на максимальной высоте поставщик указывает остаточную грузоподъёмность 1000 кг. Для верхнего яруса применяют именно второе значение и дополнительно учитывают центр тяжести 600 мм. Если груз выступает вперёд, допустимая масса требует отдельной проверки.
Мачта и свободное пространство
Мачта в сложенном виде равна 1924 мм и выдвигается до 3274 мм. Эти размеры нужны до доставки: штабелёр должен пройти по маршруту и безопасно раскрыться у полки. Высота 2700 мм относится к вилам, а не к верхней части груза.
Аккумуляторное исполнение
Артикул PS043387 поставляется с батареей AGM 24 В 125 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. При расчёте смены полезнее опираться на циклограмму объекта, чем на абстрактное время работы: вес палет, подъём и длина маршрута меняют расход энергии.
Габариты и разворот
Для карты маршрута используют длину 1698 мм, ширину 800 мм и радиус поворота 1392 мм. База колёс равна 1188 мм. К расчёту добавляют палету, свес груза и пространство для безопасной работы оператора.
Вилы и совместимость с палетой
Размер вил указан как 60/170/1150 мм, их длина 1150 мм, наружная ширина 560 мм. Перед покупкой измеряют карманы палеты и убеждаются, что вилы входят полностью. Повреждённая доска или нестандартное основание требуют отдельного решения.
Рабочий проход
Для операции указан проход 1994/1942 мм, однако его нельзя переносить в план склада без уточнения палеты. При узком коридоре учитывают радиус 1392 мм, свес упаковки и место оператора. Защитные стойки и сетки тоже входят в фактический габарит.
Движение и сменный цикл
С грузом штабелёр движется до 4,2 км/ч, без груза до 4,5 км/ч. Эти скорости подходят для сопровождаемой работы, но длина маршрута всё равно влияет на производительность. На пересечениях, у дверей и стеллажей темп снижают по правилам объекта.
Колёса и покрытие
На машине установлены полиуретан колёса: передние 210х70 мм и задние 80х64 мм. Они рассчитаны на ровное твёрдое покрытие. Стыки плит, пороги, мусор и выбоины увеличивают ударную нагрузку и раскачивают поднятую палету.
Характеристики артикула PS043387
- номинальная грузоподъёмность: 1200 кг;
- высота подъёма: 2700 мм;
- остаточная грузоподъёмность на полной высоте: 1000 кг;
- мачта в сложенном и выдвинутом положении: 1924/3274 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1698 x 800 мм;
- батарея: AGM 24 В 125 Ач;
- масса техники: 560 кг.
Данные для подбора
Чтобы подтвердить JHLIFT CDD12 2700, менеджеру сообщают параметры палеты, высоту яруса, длину пути и график зарядки. Номинальные 1200 кг сами по себе недостаточны: наверху действует предел 1000 кг.
Приёмка техники
На объекте подтверждают код PS043387, батарею AGM 24 В 125 Ач и заявленный подъём 2700 мм. Осмотр охватывает вилы, ролики, цепи, мачту и разъёмы. Пробу с грузом проводят ответственные сотрудники, не начиная с верхнего яруса.
Обслуживание и зарядка
Технический журнал заводят с даты ввода. В нём отмечают осмотр мачты, цепей, колёс, тормоза и батареи. Заявленная гарантия 2 года или 3000 моточасов действует в рамках условий поставщика, поэтому зарядку и обслуживание не заменяют самодельными процедурами.
Безопасная работа
Номинальные значения относятся к устойчивому грузу на исправном поддоне. Разворот на уклоне, удар в стойку или резкое торможение меняют устойчивость. Люди должны находиться вне траектории вил и зоны возможного падения палеты.
Что указать в заказе
Коммерческий запрос должен содержать код PS043387, высоту 2700 мм и исполнение AGM 24 В 125 Ач. Текущая цена связана с товарной записью и обновляется вместе с метаданными. Соседнюю карточку нельзя подменять только из-за похожего названия.
