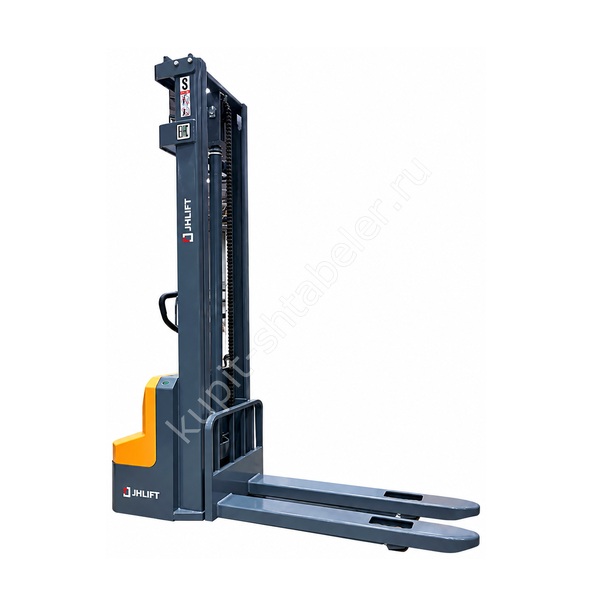

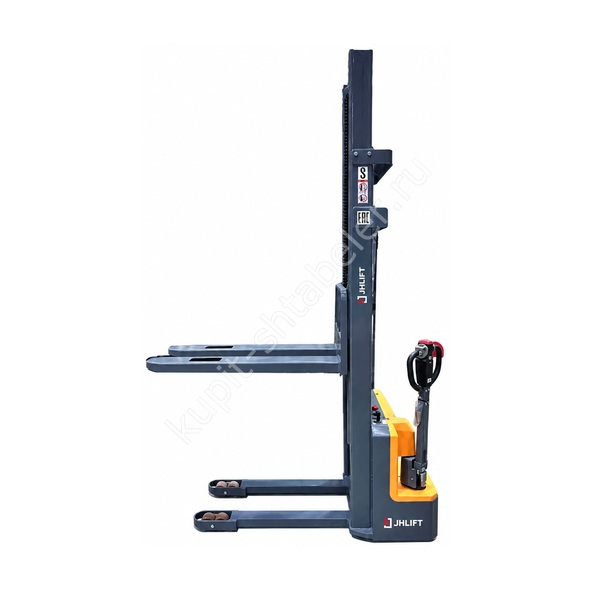

Фото серии
О модели
Точная версия JHLIFT CDD12
Эта версия JHLIFT CDD12 предназначена для трёхметровой зоны хранения и типовых складских операций. Для артикула PS042319 подтверждены подъём 3000 мм, нагрузка 1200 кг и аккумулятор AGM 24 В 125 Ач. Машина перемещается и поднимает груз электроприводом, оператор сопровождает её с рукоятью управления.
Нагрузка на максимальной высоте
Номинальные 1200 кг относятся к базовой точке работы, а на максимальной высоте поставщик указывает остаточную грузоподъёмность 900 кг. Для верхнего яруса применяют именно второе значение и дополнительно учитывают центр тяжести 600 мм. Если груз выступает вперёд, допустимая масса требует отдельной проверки.
Мачта и свободное пространство
Сложенная мачта имеет высоту 2074 мм, полностью выдвинутая достигает 3574 мм. Первую цифру сверяют с воротами, лифтом и низкими перекрытиями, вторую с потолком, светильниками и коммуникациями у стеллажа. Сам подъём вил 3000 мм не заменяет эти два замера.
Аккумуляторное исполнение
В карточке установлена батарея AGM 24 В 125 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. При сравнении соседней модификации оценивают не только цену, но и длительность смены, окна зарядки, доступную электрическую мощность и фактическое число циклов.
Габариты и разворот
Для карты маршрута используют длину 1698 мм, ширину 800 мм и радиус поворота 1392 мм. База колёс равна 1188 мм. К расчёту добавляют палету, свес груза и пространство для безопасной работы оператора.
Вилы и совместимость с палетой
Размер вил указан как 60/170/1150 мм, их длина 1150 мм, наружная ширина 560 мм. Перед покупкой измеряют карманы палеты и убеждаются, что вилы входят полностью. Повреждённая доска или нестандартное основание требуют отдельного решения.
Рабочий проход
Для операции указан проход 1994/1942 мм, однако его нельзя переносить в план склада без уточнения палеты. При узком коридоре учитывают радиус 1392 мм, свес упаковки и место оператора. Защитные стойки и сетки тоже входят в фактический габарит.
Движение и сменный цикл
Ходовой привод развивает 4,2 км/ч с палетой и 4,5 км/ч без неё. При расчёте цикла добавляют время на позиционирование, подъём и безопасный разворот. Паспортная скорость не является разрешённой скоростью во всех зонах склада.
Колёса и покрытие
Штабелёр опирается на полиуретан колёса размером 210х70 и 80х64 мм. Выбор маршрута начинается с пола: уклон, порог или трещина могут оказаться важнее номинальной скорости. Неровную зону не проходят с поднятым грузом.
Характеристики артикула PS042319
- номинальная грузоподъёмность: 1200 кг;
- высота подъёма: 3000 мм;
- остаточная грузоподъёмность на полной высоте: 900 кг;
- мачта в сложенном и выдвинутом положении: 2074/3574 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1698 x 800 мм;
- батарея: AGM 24 В 125 Ач;
- масса техники: 560 кг.
Данные для подбора
Для проверки модификации передают массу и габарит самой тяжёлой палеты, высоту балки, размеры карманов, минимальный проём и число циклов за смену. Отдельно указывают требуемую массу на отметке 3000 мм: для этой версии подтверждено только 900 кг остатка.
Приёмка техники
На объекте подтверждают код PS042319, батарею AGM 24 В 125 Ач и заявленный подъём 3000 мм. Осмотр охватывает вилы, ролики, цепи, мачту и разъёмы. Пробу с грузом проводят ответственные сотрудники, не начиная с верхнего яруса.
Обслуживание и зарядка
В ежесменный осмотр входят колёса, вилы, цепи, мачта, тормоз и состояние батареи. Интервалы обслуживания берут из паспорта поставленной машины. Гарантия источника указана как 2 года или 3000 моточасов, но она не отменяет журнал осмотров и своевременную остановку при неисправности.
Безопасная работа
Перед подъёмом подтверждают массу, центр тяжести и целостность тары. Руки и ноги не размещают под вилами или колёсами. Если упаковка закрывает обзор, движение организуют по правилам предприятия с безопасным направлением и сигнальщиком.
Что указать в заказе
В документах записывают JHLIFT CDD12 3000, артикул PS042319 и батарею AGM 24 В 125 Ач. Отдельно подтверждают нагрузку на требуемой полке. Такой порядок исключает отгрузку похожей версии с другой мачтой или аккумулятором.
