Точная версия JHLIFT CDD12

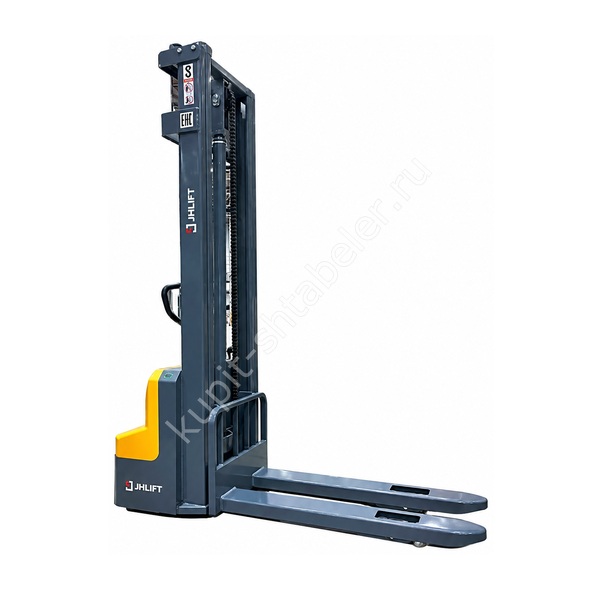

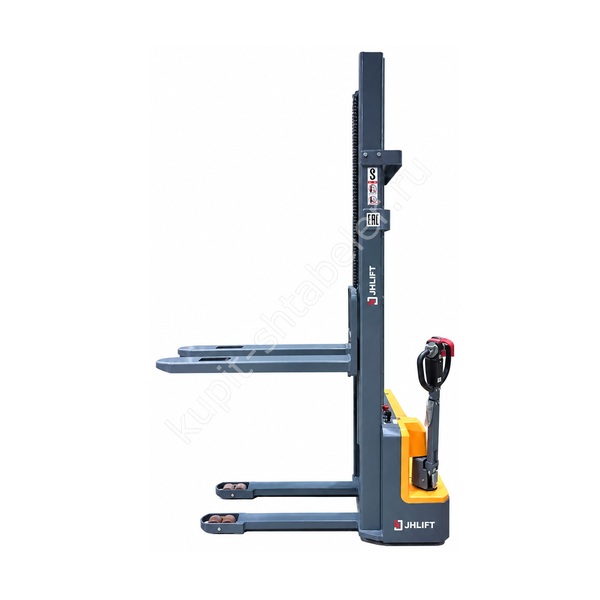

Артикул PS042317 относится к электрическому штабелёру JHLIFT CDD12 с поводковым управлением. Его номинальная грузоподъёмность равна 1200 кг, высота вил составляет 3300 мм, батарея указана как AGM 24 В 125 Ач. Карточка описывает одну подтверждённую комплектацию.
Нагрузка на максимальной высоте
В документах к артикулу PS042317 указаны 1200 кг номинально и 750 кг на полной высоте. Эта разница определяет реальную пригодность для верхней полки. Центр нагрузки 600 мм измеряют вместе с тарой и возможным свесом упаковки.
Мачта и свободное пространство
Сложенная мачта имеет высоту 2224 мм, полностью выдвинутая достигает 3874 мм. Первую цифру сверяют с воротами, лифтом и низкими перекрытиями, вторую с потолком, светильниками и коммуникациями у стеллажа. Сам подъём вил 3300 мм не заменяет эти два замера.
Аккумуляторное исполнение
В карточке установлена батарея AGM 24 В 125 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. При сравнении соседней модификации оценивают не только цену, но и длительность смены, окна зарядки, доступную электрическую мощность и фактическое число циклов.
Габариты и разворот
Общая длина машины равна 1698 мм, ширина 800 мм, колёсная база 1188 мм. Радиус разворота составляет 1392 мм. Эти размеры показывают габарит техники без безопасных зазоров до людей, стоек и ограждений.
Вилы и совместимость с палетой
Размер вил указан как 60/170/1150 мм, их длина 1150 мм, наружная ширина 560 мм. Перед покупкой измеряют карманы палеты и убеждаются, что вилы входят полностью. Повреждённая доска или нестандартное основание требуют отдельного решения.
Рабочий проход
Рабочая ширина 1994/1942 мм взята из точной карточки. Для реального склада её сверяют с направлением захвата и траекторией задней части корпуса. Оставлять зазор только по сантиметру нельзя: неровность установки палеты быстро съест такой резерв.
Движение и сменный цикл
Ходовой привод развивает 4,2 км/ч с палетой и 4,5 км/ч без неё. При расчёте цикла добавляют время на позиционирование, подъём и безопасный разворот. Паспортная скорость не является разрешённой скоростью во всех зонах склада.
Колёса и покрытие
Штабелёр опирается на полиуретан колёса размером 210х70 и 80х64 мм. Выбор маршрута начинается с пола: уклон, порог или трещина могут оказаться важнее номинальной скорости. Неровную зону не проходят с поднятым грузом.
Характеристики артикула PS042317
- номинальная грузоподъёмность: 1200 кг;
- высота подъёма: 3300 мм;
- остаточная грузоподъёмность на полной высоте: 750 кг;
- мачта в сложенном и выдвинутом положении: 2224/3874 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1698 x 800 мм;
- батарея: AGM 24 В 125 Ач;
Данные для подбора
Чтобы подтвердить JHLIFT CDD12 3300, менеджеру сообщают параметры палеты, высоту яруса, длину пути и график зарядки. Номинальные 1200 кг сами по себе недостаточны: наверху действует предел 750 кг.
Приёмка техники
До ввода сопоставляют заказ с маркировкой артикула PS042317. Отдельно сверяют мачту 3300 мм и аккумулятор AGM 24 В 125 Ач. Холостой подъём, движение и тормоз проверяют до работы с палетой; подтёк, люфт или повреждённый кабель фиксируют сразу.
Обслуживание и зарядка
Плановое обслуживание связывают с моточасами и условиями склада. Пыль, упаковочная лента и частые циклы требуют более внимательного осмотра колёс и мачты. Для позиции заявлено 2 года или 3000 моточасов; точный перечень гарантийных обязанностей проверяют до подписания документов.
Безопасная работа
Перед подъёмом подтверждают массу, центр тяжести и целостность тары. Руки и ноги не размещают под вилами или колёсами. Если упаковка закрывает обзор, движение организуют по правилам предприятия с безопасным направлением и сигнальщиком.
Что указать в заказе
Для счёта используют полный набор признаков: PS042317, 1200 кг, мачта 3300 мм, аккумулятор AGM 24 В 125 Ач. В спецификации отдельно повторяют остаточную нагрузку 750 кг, чтобы номинал не был ошибочно принят за значение на верхней полке.
