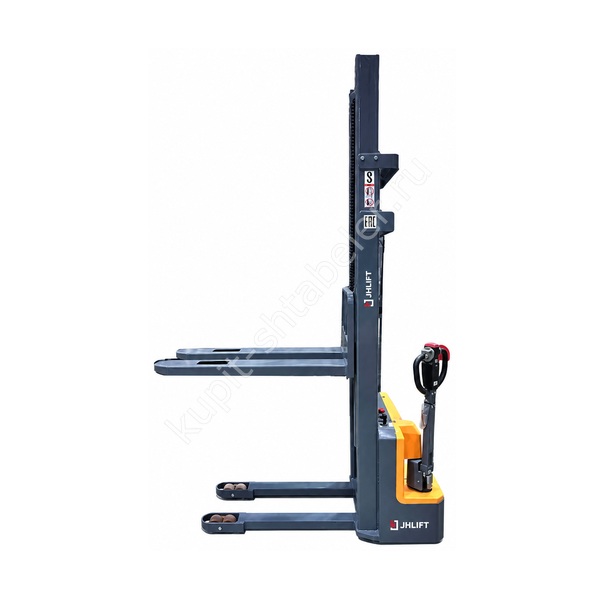

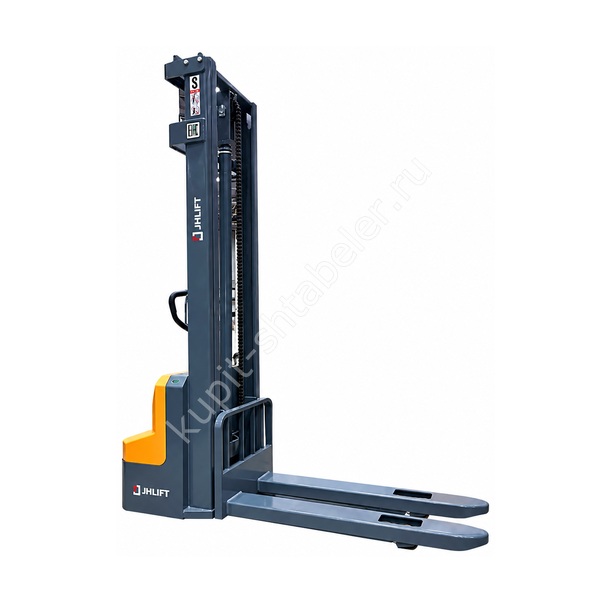

Фото серии
О модели
Точная версия JHLIFT CDD12
Артикул PS042318 относится к электрическому штабелёру JHLIFT CDD12 с поводковым управлением. Его номинальная грузоподъёмность равна 1200 кг, высота вил составляет 3600 мм, батарея указана как AGM 24 В 125 Ач. Карточка описывает одну подтверждённую комплектацию.
Нагрузка на максимальной высоте
Для подбора разделяют номинальную и остаточную нагрузку. На полу штабелёр рассчитан на 1200 кг, на верхней точке 3600 мм заявлено 600 кг. Чем дальше фактический центр груза от мачты относительно 600 мм, тем строже должен быть расчёт.
Мачта и свободное пространство
Сложенная мачта имеет высоту 2458 мм, полностью выдвинутая достигает 4258 мм. Первую цифру сверяют с воротами, лифтом и низкими перекрытиями, вторую с потолком, светильниками и коммуникациями у стеллажа. Сам подъём вил 3600 мм не заменяет эти два замера.
Аккумуляторное исполнение
Источник фиксирует аккумулятор AGM 24 В 125 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. До заказа нужно понять, будет ли техника работать короткими сериями или почти непрерывно: одинаковая высота мачты не делает две батарейные версии взаимозаменяемыми по эксплуатации.
Габариты и разворот
Для карты маршрута используют длину 1698 мм, ширину 800 мм и радиус поворота 1392 мм. База колёс равна 1188 мм. К расчёту добавляют палету, свес груза и пространство для безопасной работы оператора.
Вилы и совместимость с палетой
Для работы с тарой подтверждены вилы 60/170/1150 мм и наружный размер 560 мм. Длина 1150 мм подходит только тогда, когда груз можно взять на полную глубину. Поперечный захват и закрытое дно палеты согласуют заранее.
Рабочий проход
Значение рабочего прохода 1994/1942 мм служит ориентиром для типовой палеты. Если тара отличается, расчёт повторяют. Особое внимание уделяют входу в ряд: прямой коридор может быть достаточным, а зона поворота перед стеллажом окажется тесной.
Движение и сменный цикл
С грузом штабелёр движется до 4,2 км/ч, без груза до 4,5 км/ч. Эти скорости подходят для сопровождаемой работы, но длина маршрута всё равно влияет на производительность. На пересечениях, у дверей и стеллажей темп снижают по правилам объекта.
Колёса и покрытие
Штабелёр опирается на полиуретан колёса размером 210х70 и 80х64 мм. Выбор маршрута начинается с пола: уклон, порог или трещина могут оказаться важнее номинальной скорости. Неровную зону не проходят с поднятым грузом.
Характеристики артикула PS042318
- номинальная грузоподъёмность: 1200 кг;
- высота подъёма: 3600 мм;
- остаточная грузоподъёмность на полной высоте: 600 кг;
- мачта в сложенном и выдвинутом положении: 2458/4258 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1698 x 800 мм;
- батарея: AGM 24 В 125 Ач;
- масса техники: 560 кг.
Данные для подбора
В заявке нужны масса груза, его глубина, высота установки, ширина ряда, качество пола и сменная интенсивность. Модель с мачтой 3600 мм выбирают только после проверки остаточной нагрузки 600 кг и верхнего габарита 4258 мм.
Приёмка техники
На объекте подтверждают код PS042318, батарею AGM 24 В 125 Ач и заявленный подъём 3600 мм. Осмотр охватывает вилы, ролики, цепи, мачту и разъёмы. Пробу с грузом проводят ответственные сотрудники, не начиная с верхнего яруса.
Обслуживание и зарядка
Плановое обслуживание связывают с моточасами и условиями склада. Пыль, упаковочная лента и частые циклы требуют более внимательного осмотра колёс и мачты. Для позиции заявлено 2 года или 3000 моточасов; точный перечень гарантийных обязанностей проверяют до подписания документов.
Безопасная работа
Перед подъёмом подтверждают массу, центр тяжести и целостность тары. Руки и ноги не размещают под вилами или колёсами. Если упаковка закрывает обзор, движение организуют по правилам предприятия с безопасным направлением и сигнальщиком.
Что указать в заказе
Для счёта используют полный набор признаков: PS042318, 1200 кг, мачта 3600 мм, аккумулятор AGM 24 В 125 Ач. В спецификации отдельно повторяют остаточную нагрузку 600 кг, чтобы номинал не был ошибочно принят за значение на верхней полке.
