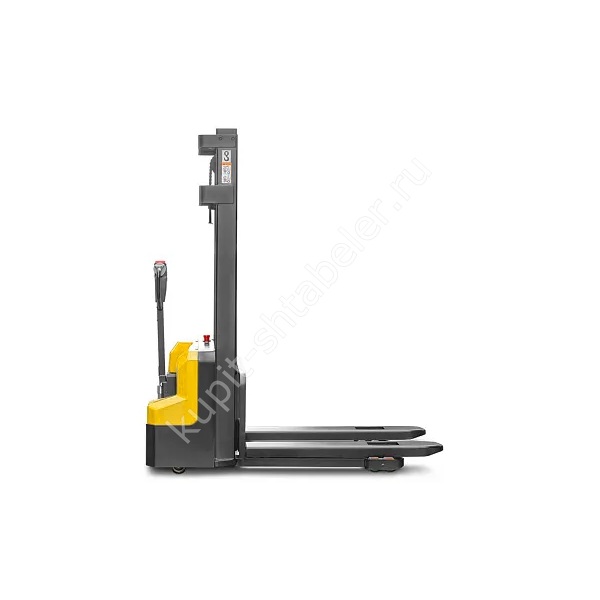

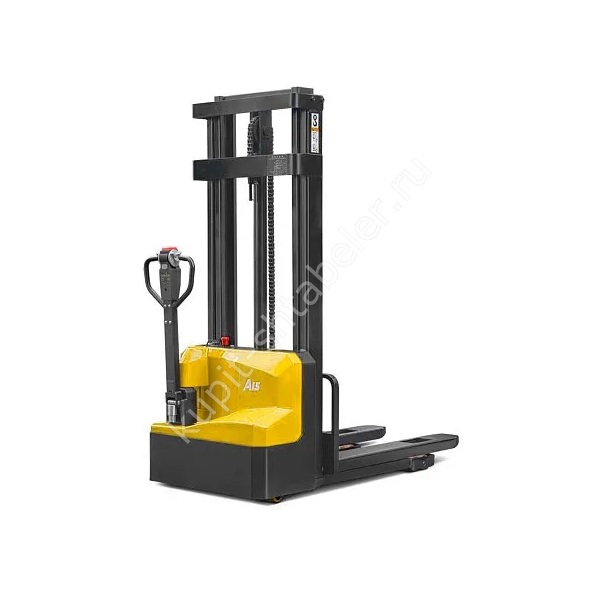

Фото серии
О модели
Точная версия JHLIFT CDD15
Эта версия JHLIFT CDD15 предназначена для нижних стеллажных уровней и подачи палет к рабочему месту. Для артикула PS043380 подтверждены подъём 2000 мм, нагрузка 1500 кг и аккумулятор AGM 24 В 125 Ач. Машина перемещается и поднимает груз электроприводом, оператор сопровождает её с рукоятью управления.
Нагрузка на максимальной высоте
Номинальные 1500 кг относятся к базовой точке работы, а на максимальной высоте поставщик указывает остаточную грузоподъёмность 1200 кг. Для верхнего яруса применяют именно второе значение и дополнительно учитывают центр тяжести 600 мм. Если груз выступает вперёд, допустимая масса требует отдельной проверки.
Мачта и свободное пространство
Проходимость и рабочая высота проверяются разными параметрами. До подъёма мачта занимает 1574 мм, при полном ходе 2574 мм. Для вил заявлено 2000 мм. Самую низкую точку проёма и самую высокую точку зоны хранения измеряют отдельно.
Аккумуляторное исполнение
В карточке установлена батарея AGM 24 В 125 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. При сравнении соседней модификации оценивают не только цену, но и длительность смены, окна зарядки, доступную электрическую мощность и фактическое число циклов.
Габариты и разворот
Для карты маршрута используют длину 1708 мм, ширину 800 мм и радиус поворота 1402 мм. База колёс равна 1198 мм. К расчёту добавляют палету, свес груза и пространство для безопасной работы оператора.
Вилы и совместимость с палетой
Палету проверяют по вилам 60/170/1150 мм и ширине по наружным кромкам 560 мм. Номинальная длина 1150 мм не разрешает поднимать тару с неподходящими карманами. Центр тяжести должен оставаться в расчётной зоне.
Рабочий проход
Для операции указан проход 2004 мм, однако его нельзя переносить в план склада без уточнения палеты. При узком коридоре учитывают радиус 1402 мм, свес упаковки и место оператора. Защитные стойки и сетки тоже входят в фактический габарит.
Движение и сменный цикл
Для перемещения указаны 4,2/4,5 км/ч с грузом и без него. Самоходный привод снимает ручное усилие на длинном пути, но оператор остаётся рядом с машиной. Маршрут должен быть отделён от встречного движения людей.
Колёса и покрытие
Штабелёр опирается на полиуретан колёса размером 210×70 и 80×64 мм. Выбор маршрута начинается с пола: уклон, порог или трещина могут оказаться важнее номинальной скорости. Неровную зону не проходят с поднятым грузом.
Характеристики артикула PS043380
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 2000 мм;
- остаточная грузоподъёмность на полной высоте: 1200 кг;
- мачта в сложенном и выдвинутом положении: 1574/2574 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1708 x 800 мм;
- батарея: AGM 24 В 125 Ач;
- масса техники: 578 кг.
Данные для подбора
В заявке нужны масса груза, его глубина, высота установки, ширина ряда, качество пола и сменная интенсивность. Модель с мачтой 2000 мм выбирают только после проверки остаточной нагрузки 1200 кг и верхнего габарита 2574 мм.
Приёмка техники
При получении сверяют артикул PS043380, высоту 2000 мм и батарею AGM 24 В 125 Ач. Затем осматривают мачту, цепи, вилы, колёса, разъёмы и корпус. Первый цикл выполняют без груза, второй с известной контрольной палетой в освобождённой зоне.
Обслуживание и зарядка
Штабелёр хранят с опущенными вилами и отключённым приводом. Перед сменой проверяют крепёж, колёса, цепи, проводку и органы управления. Источник указывает гарантию 2 года или 3000 моточасов; конкретные условия подтверждают в документах поставки и соблюдают регламент обслуживания.
Безопасная работа
Под поднятой палетой не проходят, людей на вилах не перевозят, груз руками во время движения мачты не удерживают. На повороте вилы опускают в транспортное положение. Неизвестная масса, повреждённый поддон или боковой перекос являются причиной остановить операцию.
Что указать в заказе
Коммерческий запрос должен содержать код PS043380, высоту 2000 мм и исполнение AGM 24 В 125 Ач. Текущая цена связана с товарной записью и обновляется вместе с метаданными. Соседнюю карточку нельзя подменять только из-за похожего названия.
