CDD15 2000: точная конфигурация

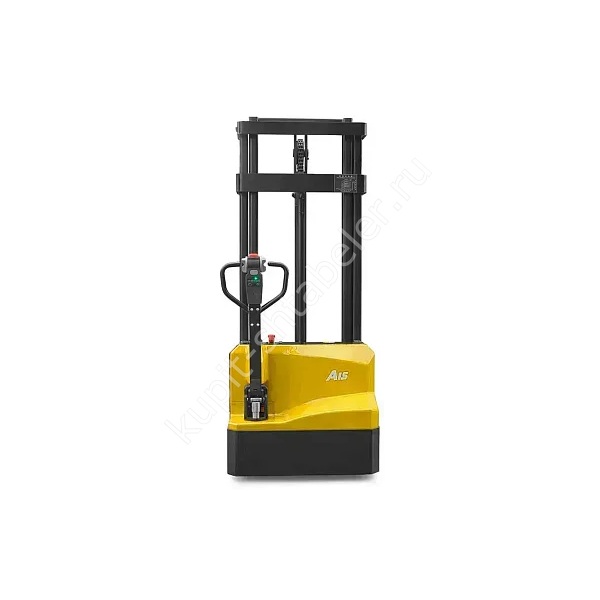

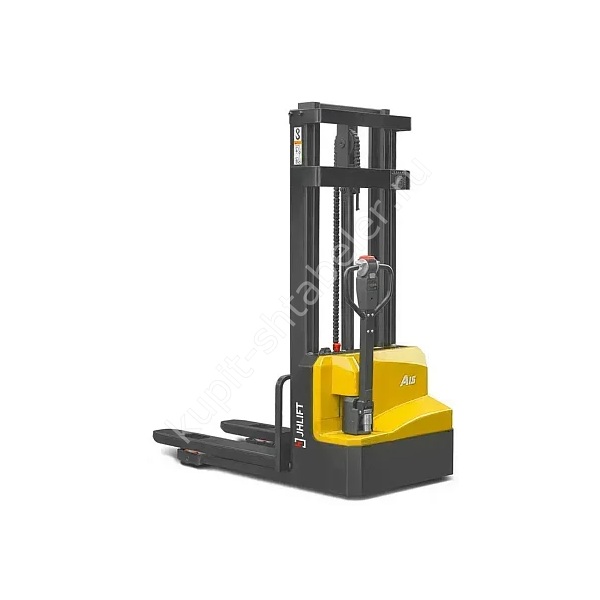

Самоходный штабелёр JHLIFT CDD15 2000 Li-Ion предназначен для подъёма грузов до 1500 кг на невысокие стеллажи и работы внутри помещений с ограниченной высотой. Карточка привязана к артикулу PS043384; параметры других вариантов серии сюда не перенесены. Номинальная грузоподъёмность составляет 1500 кг, высота подъёма 2000 мм, центр тяжести 600 мм.
Нагрузка на верхнем ярусе
Строительная высота 1574 мм удобна там, где высокая мачта не проходит в проём. При этом в исходной таблице для высоты 2000 мм указана остаточная грузоподъёмность 600 кг, поэтому значение нужно подтвердить в заказной спецификации. Перед покупкой массу самой тяжёлой палеты сопоставляют именно с остаточной грузоподъёмностью 600 кг. Упаковка, выступающая за поддон, меняет положение центра тяжести, поэтому для нестандартного груза нужен отдельный расчёт.
Мачта и вертикальные ограничения
Корпус шириной 800 мм и радиус разворота 1402 мм проверяют на самом узком повороте. Проход считают вместе с палетой, стойками и запасом для оператора. Для точной модификации указаны строительная высота 1574 мм и высота мачты в выдвинутом положении 2574 мм. При замере оставляют рабочий запас, учитывают прогиб пола, неровности и высоту груза над вилами.
Габариты и разворот
Для предварительной разметки используют три размера: длину 1708 мм, ширину 800 мм и радиус разворота 1402 мм. Значение рабочего прохода в карточке: 2004/1952 мм. Оно не равно ширине пустого коридора, потому что при манёвре участвуют палета и рукоять. Фактический маршрут лучше проверить с макетом габарита на полу.
Вилы и совместимость с палетой
Вилы имеют размер 60/170/1150 мм, их длина 1150 мм, наружная ширина 560 мм. Совместимость проверяют по карманам поддона и положению поперечных досок. Концы вил должны поддерживать основание без опасного свеса, а грузовые ролики не должны упираться в элементы тары.
Ходовая часть и темп работы
По паспорту движения этой комплектации: 4,2 км/ч с палетой и 4,5 км/ч без неё. Скорость подъёма под нагрузкой 0,085 м/с. В состав ходовой части входят ходовой двигатель 0,65 кВт, двигатель подъёма 2,2 кВт, полиуретановые шины. Значение для уклона 4/10 процента используют только на ровном покрытии с достаточным тормозным путём.
Аккумулятор и сменный график
Источник указывает Li-Ion аккумулятор 24V 60Ah. Для подбора батареи составляют график: длина маршрута, палет в час, число смен и перерывы. Зарядную точку располагают вне проезда, кабель не должен пересекать путь людей. Температура и состояние пола тоже влияют на реальный расход энергии.
Что передать для подбора
Менеджеру нужны высота каждого яруса, масса и размеры палеты, самый узкий проход, минимальная высота ворот и режим работы по сменам. Для PS043384 менеджеру передают массу палеты, высоту требуемого яруса и самый низкий проём. Остаточную грузоподъёмность 600 кг на 2000 мм фиксируют письменно до оплаты. Такой набор данных снижает риск получить внешне похожую, но неподходящую версию мачты.
- номинальная грузоподъёмность: 1500 кг;
- остаточная грузоподъёмность на 2000 мм: 600 кг;
- вилы: 60/170/1150 мм;
- аккумулятор: 24V 60Ah;
- масса с АКБ: 630 кг.
Приёмка на объекте
При получении сверяют артикул PS043384, модель на табличке, высоту мачты и маркировку батареи. Без палеты проверяют тормоз, аварийный реверс, сигнал, подъём и опускание. Затем проводят короткий маршрут с контрольным грузом допустимой массы. В журнал записывают серийный номер и все замечания до начала обычной эксплуатации.
Обслуживание и рабочие ограничения
Масса штабелёра с аккумулятором 630 кг. Для въезда в лифт, кузов или на мезонин к ней прибавляют груз. Обслуживание планируют по руководству и наработке, а не только по календарю. Источник указывает гарантию 2 года или 3000 моточасов; конкретные условия подтверждают в договоре и сохраняют вместе с серийным номером.
