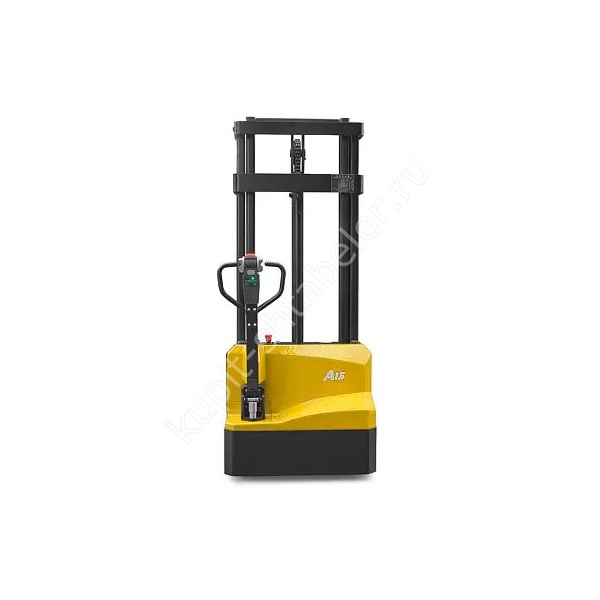

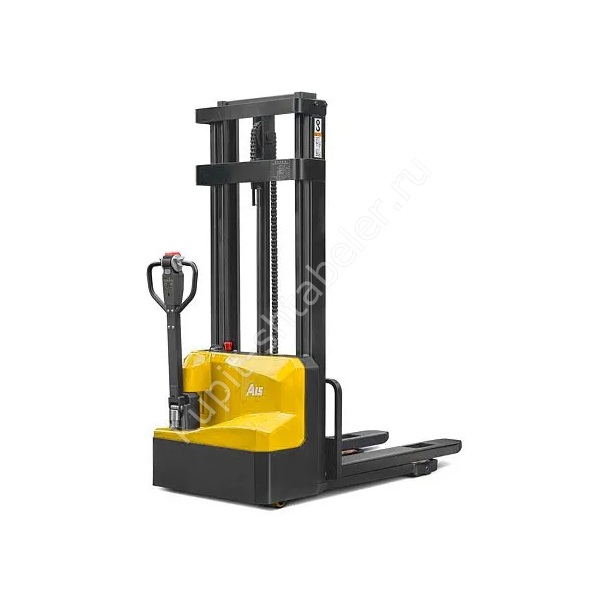

Фото серии
О модели
Точная версия JHLIFT CDD15
Артикул PS043381 относится к электрическому штабелёру JHLIFT CDD15 с поводковым управлением. Его номинальная грузоподъёмность равна 1500 кг, высота вил составляет 2500 мм, батарея указана как AGM 24 В 125 Ач. Карточка описывает одну подтверждённую комплектацию.
Нагрузка на максимальной высоте
Для подбора разделяют номинальную и остаточную нагрузку. На полу штабелёр рассчитан на 1500 кг, на верхней точке 2500 мм заявлено 1200 кг. Чем дальше фактический центр груза от мачты относительно 600 мм, тем строже должен быть расчёт.
Мачта и свободное пространство
Сложенная мачта имеет высоту 1824 мм, полностью выдвинутая достигает 3074 мм. Первую цифру сверяют с воротами, лифтом и низкими перекрытиями, вторую с потолком, светильниками и коммуникациями у стеллажа. Сам подъём вил 2500 мм не заменяет эти два замера.
Аккумуляторное исполнение
Энергосистема этой позиции указана как AGM 24 В 125 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. Зарядное место не оставляют на потом: его расположение, кабель, защита и режим доступа входят в подготовку склада к вводу машины.
Габариты и разворот
Габарит JHLIFT CDD15 в этой версии составляет 1708 мм по длине и 800 мм по ширине. Колёсная база 1198 мм и радиус 1402 мм помогают оценить манёвр, но не заменяют пробную разметку в самом узком месте.
Вилы и совместимость с палетой
Вилы имеют сечение и длину 60/170/1150 мм; по наружным сторонам между ними 560 мм. Эти параметры сопоставляют не с названием поддона, а с фактическими проёмами. Нагрузка должна лечь симметрично и не висеть на концах вил.
Рабочий проход
Рабочая ширина 2004 мм взята из точной карточки. Для реального склада её сверяют с направлением захвата и траекторией задней части корпуса. Оставлять зазор только по сантиметру нельзя: неровность установки палеты быстро съест такой резерв.
Движение и сменный цикл
Скорость хода составляет до 4,2 км/ч под нагрузкой и 4,5 км/ч порожняком. Реальную выработку считают по полному циклу, включая вход под палету, остановку, подъём и точную установку на балку.
Колёса и покрытие
Колёсная группа выполнена из материала, указанного как полиуретан: 210×70 мм спереди и 80×64 мм сзади. До запуска осматривают пол по всему маршруту. Металлические пороги и повреждённый бетон не считают обычным складским покрытием.
Характеристики артикула PS043381
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 2500 мм;
- остаточная грузоподъёмность на полной высоте: 1200 кг;
- мачта в сложенном и выдвинутом положении: 1824/3074 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1708 x 800 мм;
- батарея: AGM 24 В 125 Ач;
- масса техники: 578 кг.
Данные для подбора
Для проверки модификации передают массу и габарит самой тяжёлой палеты, высоту балки, размеры карманов, минимальный проём и число циклов за смену. Отдельно указывают требуемую массу на отметке 2500 мм: для этой версии подтверждено только 1200 кг остатка.
Приёмка техники
Приёмка начинается с таблички: PS043381, JHLIFT CDD15, 2500 мм, AGM 24 В 125 Ач. Проверяют комплектность, зарядное устройство, крепёж, торможение и плавность хода. Совпадение цвета и фотографии серии не подтверждает нужную комплектацию.
Обслуживание и зарядка
Технический журнал заводят с даты ввода. В нём отмечают осмотр мачты, цепей, колёс, тормоза и батареи. Заявленная гарантия 2 года или 3000 моточасов действует в рамках условий поставщика, поэтому зарядку и обслуживание не заменяют самодельными процедурами.
Безопасная работа
Под поднятой палетой не проходят, людей на вилах не перевозят, груз руками во время движения мачты не удерживают. На повороте вилы опускают в транспортное положение. Неизвестная масса, повреждённый поддон или боковой перекос являются причиной остановить операцию.
Что указать в заказе
В документах записывают JHLIFT CDD15 2500, артикул PS043381 и батарею AGM 24 В 125 Ач. Отдельно подтверждают нагрузку на требуемой полке. Такой порядок исключает отгрузку похожей версии с другой мачтой или аккумулятором.
