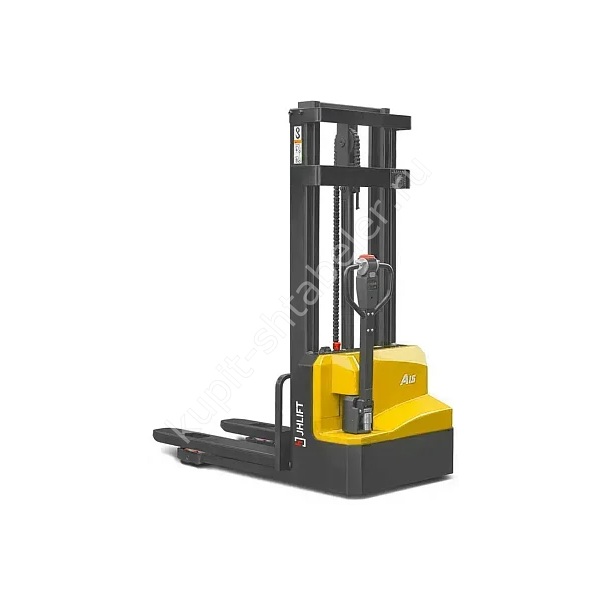

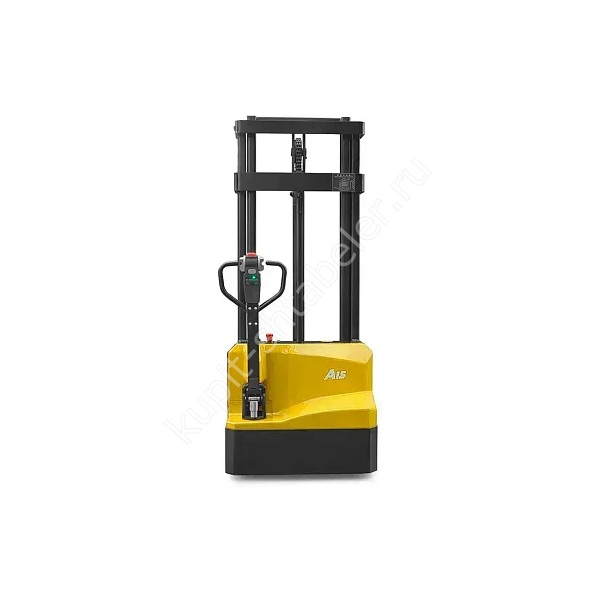

Фото серии
О модели
CDD15 2500: точная конфигурация
Самоходный штабелёр JHLIFT CDD15 2500 Li-Ion предназначен для перемещения и штабелирования палет до 1500 кг на нижних и средних ярусах. Карточка привязана к артикулу PS043385; параметры других вариантов серии сюда не перенесены. Номинальная грузоподъёмность составляет 1500 кг, высота подъёма 2500 мм, центр тяжести 600 мм.
Нагрузка на верхнем ярусе
Для подъёма 2500 мм таблица указывает 1200 кг остаточной грузоподъёмности. Эта цифра важнее общего обозначения 1,5 тонны при подборе груза для верхнего положения. Перед покупкой массу самой тяжёлой палеты сопоставляют именно с остаточной грузоподъёмностью 1200 кг. Упаковка, выступающая за поддон, меняет положение центра тяжести, поэтому для нестандартного груза нужен отдельный расчёт.
Мачта и вертикальные ограничения
Мачта имеет строительную высоту 1824 мм и достигает 3074 мм в выдвинутом положении. Оба размера сверяют с дверями, потолком и инженерными коммуникациями. Для точной модификации указаны строительная высота 1824 мм и высота мачты в выдвинутом положении 3074 мм. При замере оставляют рабочий запас, учитывают прогиб пола, неровности и высоту груза над вилами.
Габариты и разворот
Ширина штабелёра составляет 800 мм при длине 1708 мм. На повороте нужен радиус 1402 мм; для прохода приведено значение 2004 мм. Покупатель сверяет эти данные с чистым размером между препятствиями. Если груз выходит за палету, его край включают в расчёт, иначе бумажная схема окажется слишком оптимистичной.
Вилы и совместимость с палетой
Размер вил в спецификации записан как 60/170/1150 мм. Длина равна 1150 мм, расстояние по наружным сторонам 560 мм. Перед заказом измеряют все используемые поддоны, включая ремонтированные и нестандартные. Разница в основании иногда незаметна сверху, но мешает заходу роликов или правильному размещению центра тяжести.
Ходовая часть и темп работы
Скорость с грузом равна 4,2 км/ч, без груза 4,5 км/ч. Подъём с грузом выполняется со скоростью 0,085 м/с. Полиуретановые шины. Для уклона указано 4/10 процента с грузом и без него. На мокром или повреждённом полу допустимый режим может быть строже.
Аккумулятор и сменный график
Питание обеспечивает Li-Ion батарея 24V 60Ah. Её оценивают не по одной ёмкости, а по рабочему циклу склада. Полезно записать количество перемещений за час и долю рейсов с полной массой. При промежуточной зарядке заранее определяют безопасное место с подходящей сетью и возможностью осмотра разъёма.
Что передать для подбора
Менеджеру нужны высота каждого яруса, масса и размеры палеты, самый узкий проход, минимальная высота ворот и режим работы по сменам. В заявке пишут JHLIFT CDD15 2500, PS043385, вилы 1150 мм и Li-Ion 24V 60Ah. Массу груза для верхнего яруса ограничивают подтверждёнными 1200 кг. Такой набор данных снижает риск получить внешне похожую, но неподходящую версию мачты.
- номинальная грузоподъёмность: 1500 кг;
- остаточная грузоподъёмность на 2500 мм: 1200 кг;
- вилы: 60/170/1150 мм;
- аккумулятор: 24V 60Ah;
- масса с АКБ: 630 кг.
Приёмка на объекте
На объекте сначала находят маркировку PS043385, сверяют аккумулятор и комплект документов. Рукоять, торможение, аварийный реверс и звуковой сигнал испытывают без груза. Пробный подъём проводят с палетой, масса которой известна. Результат, серийный номер и состояние батареи фиксируют в акте ввода.
Обслуживание и рабочие ограничения
Рабочая масса с батареей составляет 630 кг. Её нельзя вычитать из суммарной нагрузки на лифт или кузов. В ежедневный осмотр включают колёса, вилы, цепи, заряд и отсутствие подтеков. Для товара заявлена гарантия 2 года или 3000 моточасов; перед оплатой проверяют, кто и где выполняет гарантийное обслуживание.
