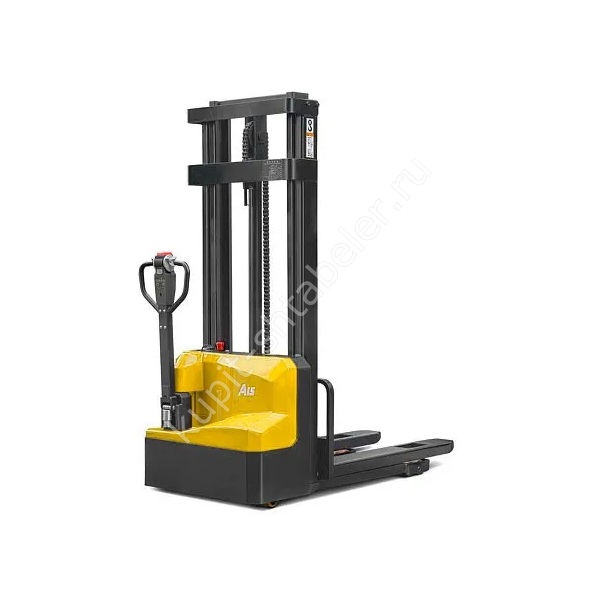

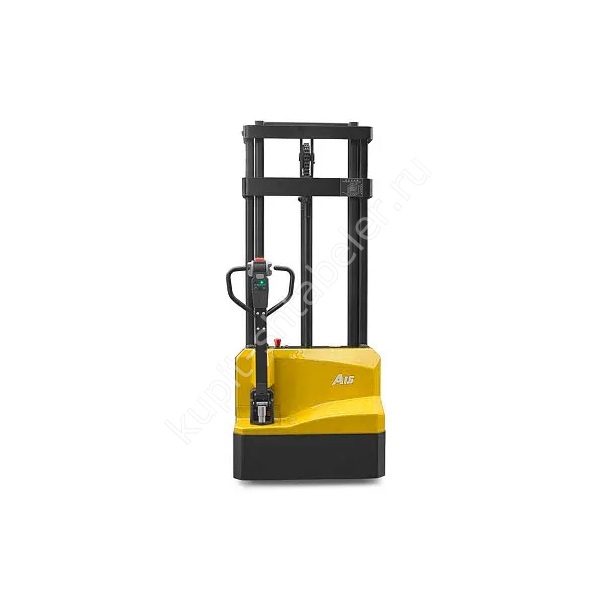

Фото серии
О модели
Точная версия JHLIFT CDD15
JHLIFT CDD15 в позиции PS043382 является сопровождаемым самоходным штабелёром для ярусов до 2,7 метра с обязательным запасом над грузом. Точная модификация поднимает 1500 кг от пола и имеет мачту на 2700 мм. Установлена батарея AGM 24 В 125 Ач; это отдельная товарная версия, а не вариант, выбираемый после заказа.
Нагрузка на максимальной высоте
Для подбора разделяют номинальную и остаточную нагрузку. На полу штабелёр рассчитан на 1500 кг, на верхней точке 2700 мм заявлено 1000 кг. Чем дальше фактический центр груза от мачты относительно 600 мм, тем строже должен быть расчёт.
Мачта и свободное пространство
Мачта в сложенном виде равна 1924 мм и выдвигается до 3274 мм. Эти размеры нужны до доставки: штабелёр должен пройти по маршруту и безопасно раскрыться у полки. Высота 2700 мм относится к вилам, а не к верхней части груза.
Аккумуляторное исполнение
Источник фиксирует аккумулятор AGM 24 В 125 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. До заказа нужно понять, будет ли техника работать короткими сериями или почти непрерывно: одинаковая высота мачты не делает две батарейные версии взаимозаменяемыми по эксплуатации.
Габариты и разворот
Штабелёр занимает 1708 x 800 мм при базе 1198 мм. Для поворота указан радиус 1402 мм. Планировку проверяют с реальной палетой: её углы описывают другую траекторию и могут выйти за контур корпуса.
Вилы и совместимость с палетой
Вилы имеют сечение и длину 60/170/1150 мм; по наружным сторонам между ними 560 мм. Эти параметры сопоставляют не с названием поддона, а с фактическими проёмами. Нагрузка должна лечь симметрично и не висеть на концах вил.
Рабочий проход
Поставщик приводит рабочий проход 2004/1952 мм. Это исходное значение для сравнения, а не универсальная ширина коридора: результат зависит от ориентации палеты, её размеров и зазоров. На объекте разворот размечают в масштабе и проверяют без груза.
Движение и сменный цикл
Для перемещения указаны 4,2/4,5 км/ч с грузом и без него. Самоходный привод снимает ручное усилие на длинном пути, но оператор остаётся рядом с машиной. Маршрут должен быть отделён от встречного движения людей.
Колёса и покрытие
На машине установлены полиуретан колёса: передние 210x70 мм и задние 80x64 мм. Они рассчитаны на ровное твёрдое покрытие. Стыки плит, пороги, мусор и выбоины увеличивают ударную нагрузку и раскачивают поднятую палету.
Характеристики артикула PS043382
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 2700 мм;
- остаточная грузоподъёмность на полной высоте: 1000 кг;
- мачта в сложенном и выдвинутом положении: 1924/3274 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1708 x 800 мм;
- батарея: AGM 24 В 125 Ач;
- масса техники: 630 кг.
Данные для подбора
В заявке нужны масса груза, его глубина, высота установки, ширина ряда, качество пола и сменная интенсивность. Модель с мачтой 2700 мм выбирают только после проверки остаточной нагрузки 1000 кг и верхнего габарита 3274 мм.
Приёмка техники
Приёмка начинается с таблички: PS043382, JHLIFT CDD15, 2700 мм, AGM 24 В 125 Ач. Проверяют комплектность, зарядное устройство, крепёж, торможение и плавность хода. Совпадение цвета и фотографии серии не подтверждает нужную комплектацию.
Обслуживание и зарядка
Штабелёр хранят с опущенными вилами и отключённым приводом. Перед сменой проверяют крепёж, колёса, цепи, проводку и органы управления. Источник указывает гарантию 2 года или 3000 моточасов; конкретные условия подтверждают в документах поставки и соблюдают регламент обслуживания.
Безопасная работа
Вилы вводят полностью и симметрично, маршрут освобождают заранее. Двигаться с грузом на рабочей высоте нельзя. Любой необычный звук, рывок или смещение упаковки требует опустить палету и вывести машину из работы до проверки.
Что указать в заказе
Для счёта используют полный набор признаков: PS043382, 1500 кг, мачта 2700 мм, аккумулятор AGM 24 В 125 Ач. В спецификации отдельно повторяют остаточную нагрузку 1000 кг, чтобы номинал не был ошибочно принят за значение на верхней полке.
