CDD15 2700: точная конфигурация

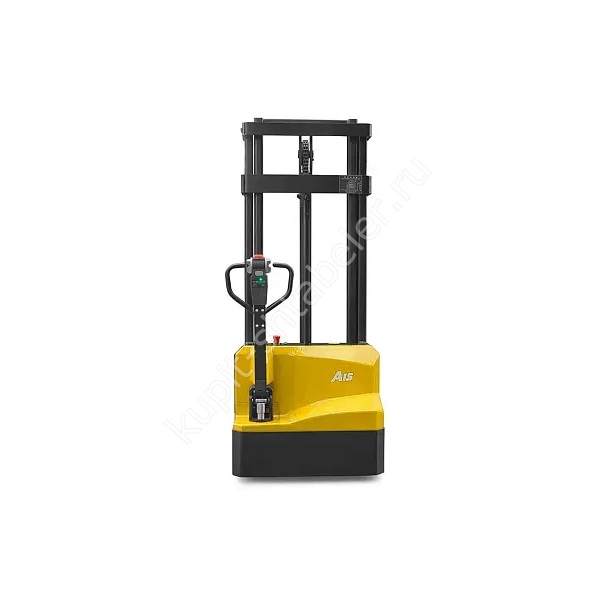

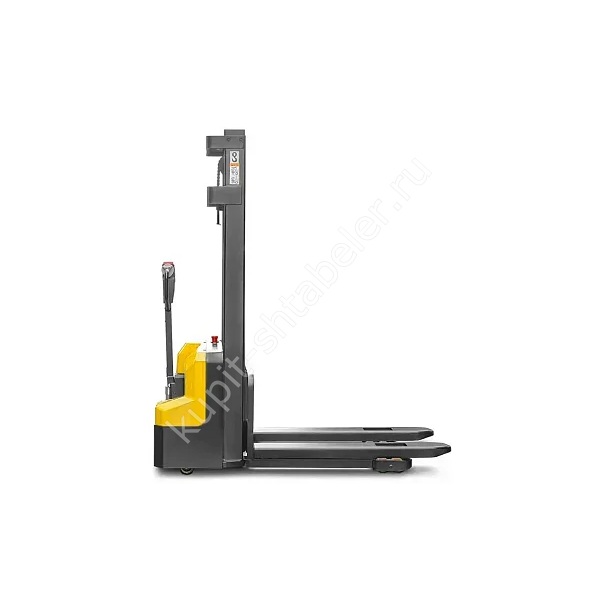

Самоходный штабелёр JHLIFT CDD15 2700 Li-Ion предназначен для обработки палет на стеллажах до 2700 мм, когда высоты 2500 мм уже недостаточно. Карточка привязана к артикулу PS043386; параметры других вариантов серии сюда не перенесены. Номинальная грузоподъёмность составляет 1500 кг, высота подъёма 2700 мм, центр тяжести 600 мм.
Нагрузка на верхнем ярусе
Дополнительные 200 мм подъёма по сравнению с версией 2500 мм сопровождаются снижением указанной остаточной грузоподъёмности до 600 кг. Эти версии нельзя выбирать только по одинаковому внешнему виду. Перед покупкой массу самой тяжёлой палеты сопоставляют именно с остаточной грузоподъёмностью 600 кг. Упаковка, выступающая за поддон, меняет положение центра тяжести, поэтому для нестандартного груза нужен отдельный расчёт.
Мачта и вертикальные ограничения
При поднятой каретке мачта достигает 3274 мм. На маршруте заранее отмечают низкие балки и светильники, а в рабочей зоне оставляют вертикальный запас над грузом. Для точной модификации указаны строительная высота 1924 мм и высота мачты в выдвинутом положении 3274 мм. При замере оставляют рабочий запас, учитывают прогиб пола, неровности и высоту груза над вилами.
Габариты и разворот
Для предварительной разметки используют три размера: длину 1708 мм, ширину 800 мм и радиус разворота 1402 мм. Значение рабочего прохода в карточке: 2004/1952 мм. Оно не равно ширине пустого коридора, потому что при манёвре участвуют палета и рукоять. Фактический маршрут лучше проверить с макетом габарита на полу.
Вилы и совместимость с палетой
Для подхвата палеты предусмотрены вилы 60/170/1150 мм; рабочая длина составляет 1150 мм, наружный размер 560 мм. Эти данные сопоставляют с чертежом тары. Если груз смещён или стоит на длинном основании, одного совпадения длины недостаточно: нужно проверить точку приложения нагрузки.
Ходовая часть и темп работы
Рабочий темп ограничен скоростью 4,2 км/ч с палетой и 4,5 км/ч без груза. Вилы под нагрузкой поднимаются со скоростью None м/с. Для модификации указаны ходовой двигатель 0,65 кВт, двигатель подъёма 2,2 кВт, полиуретановые шины. Уклон 4/10 процента не следует считать разрешением ездить по любому пандусу: важны покрытие, борта и тормозной путь.
Аккумулятор и сменный график
Источник указывает Li-Ion аккумулятор 24V 60Ah. Для подбора батареи составляют график: длина маршрута, палет в час, число смен и перерывы. Зарядную точку располагают вне проезда, кабель не должен пересекать путь людей. Температура и состояние пола тоже влияют на реальный расход энергии.
Что передать для подбора
Менеджеру нужны высота каждого яруса, масса и размеры палеты, самый узкий проход, минимальная высота ворот и режим работы по сменам. В документах закрепляют артикул PS043386, высоту 2700 мм и остаточную грузоподъёмность 600 кг. Для проверки прикладывают массу самой тяжёлой палеты, которую планируют ставить на этот уровень. Такой набор данных снижает риск получить внешне похожую, но неподходящую версию мачты.
- номинальная грузоподъёмность: 1500 кг;
- остаточная грузоподъёмность на 2700 мм: 600 кг;
- вилы: 60/170/1150 мм;
- аккумулятор: 24V 60Ah;
- масса с АКБ: 630 кг.
Приёмка на объекте
При получении сверяют артикул PS043386, модель на табличке, высоту мачты и маркировку батареи. Без палеты проверяют тормоз, аварийный реверс, сигнал, подъём и опускание. Затем проводят короткий маршрут с контрольным грузом допустимой массы. В журнал записывают серийный номер и все замечания до начала обычной эксплуатации.
Обслуживание и рабочие ограничения
Масса укомплектованного штабелёра равна 630 кг. Вместе с палетой она определяет нагрузку на рампу, пол кузова и перекрытие. Сервисный журнал ведут с первого дня, отмечая наработку и состояние батареи. Указанный источником срок гарантии 2 года или 3000 моточасов закрепляют в договоре, поскольку карточка сайта сама по себе не заменяет условия поставки.
