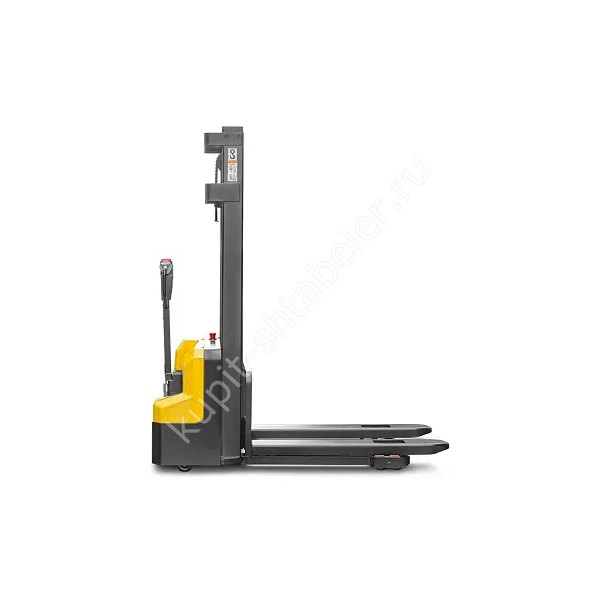

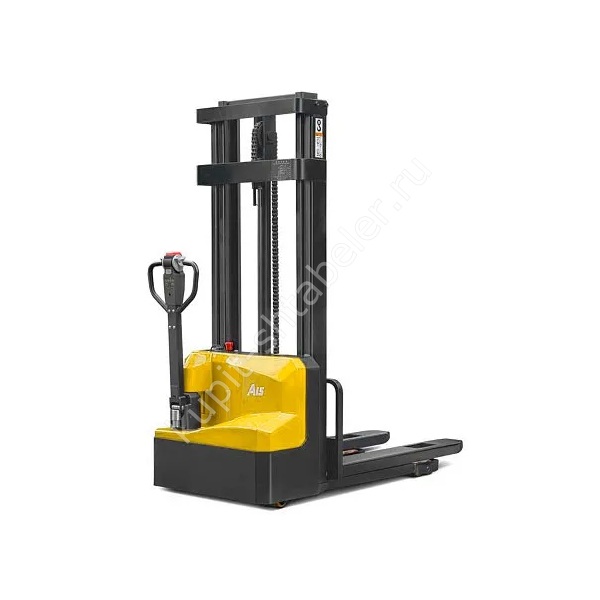

Фото серии
О модели
Точная версия JHLIFT CDD15
JHLIFT CDD15 в позиции PS043383 является сопровождаемым самоходным штабелёром для трёхметровой зоны хранения и типовых складских операций. Точная модификация поднимает 1500 кг от пола и имеет мачту на 3000 мм. Установлена батарея AGM 24 В 125 Ач; это отдельная товарная версия, а не вариант, выбираемый после заказа.
Нагрузка на максимальной высоте
В документах к артикулу PS043383 указаны 1500 кг номинально и 900 кг на полной высоте. Эта разница определяет реальную пригодность для верхней полки. Центр нагрузки 600 мм измеряют вместе с тарой и возможным свесом упаковки.
Мачта и свободное пространство
Сложенная мачта имеет высоту 2074 мм, полностью выдвинутая достигает 3574 мм. Первую цифру сверяют с воротами, лифтом и низкими перекрытиями, вторую с потолком, светильниками и коммуникациями у стеллажа. Сам подъём вил 3000 мм не заменяет эти два замера.
Аккумуляторное исполнение
Энергосистема этой позиции указана как AGM 24 В 125 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. Зарядное место не оставляют на потом: его расположение, кабель, защита и режим доступа входят в подготовку склада к вводу машины.
Габариты и разворот
Общая длина машины равна 1708 мм, ширина 800 мм, колёсная база 1198 мм. Радиус разворота составляет 1402 мм. Эти размеры показывают габарит техники без безопасных зазоров до людей, стоек и ограждений.
Вилы и совместимость с палетой
Размер вил указан как 60/170/1150 мм, их длина 1150 мм, наружная ширина 560 мм. Перед покупкой измеряют карманы палеты и убеждаются, что вилы входят полностью. Повреждённая доска или нестандартное основание требуют отдельного решения.
Рабочий проход
Для операции указан проход 2004/1952 мм, однако его нельзя переносить в план склада без уточнения палеты. При узком коридоре учитывают радиус 1402 мм, свес упаковки и место оператора. Защитные стойки и сетки тоже входят в фактический габарит.
Движение и сменный цикл
Для перемещения указаны 4,2/4,5 км/ч с грузом и без него. Самоходный привод снимает ручное усилие на длинном пути, но оператор остаётся рядом с машиной. Маршрут должен быть отделён от встречного движения людей.
Колёса и покрытие
Штабелёр опирается на полиуретан колёса размером 210x70 и 80x64 мм. Выбор маршрута начинается с пола: уклон, порог или трещина могут оказаться важнее номинальной скорости. Неровную зону не проходят с поднятым грузом.
Характеристики артикула PS043383
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 3000 мм;
- остаточная грузоподъёмность на полной высоте: 900 кг;
- мачта в сложенном и выдвинутом положении: 2074/3574 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1708 x 800 мм;
- батарея: AGM 24 В 125 Ач;
- масса техники: 630 кг.
Данные для подбора
В заявке нужны масса груза, его глубина, высота установки, ширина ряда, качество пола и сменная интенсивность. Модель с мачтой 3000 мм выбирают только после проверки остаточной нагрузки 900 кг и верхнего габарита 3574 мм.
Приёмка техники
Приёмка начинается с таблички: PS043383, JHLIFT CDD15, 3000 мм, AGM 24 В 125 Ач. Проверяют комплектность, зарядное устройство, крепёж, торможение и плавность хода. Совпадение цвета и фотографии серии не подтверждает нужную комплектацию.
Обслуживание и зарядка
Технический журнал заводят с даты ввода. В нём отмечают осмотр мачты, цепей, колёс, тормоза и батареи. Заявленная гарантия 2 года или 3000 моточасов действует в рамках условий поставщика, поэтому зарядку и обслуживание не заменяют самодельными процедурами.
Безопасная работа
Вилы вводят полностью и симметрично, маршрут освобождают заранее. Двигаться с грузом на рабочей высоте нельзя. Любой необычный звук, рывок или смещение упаковки требует опустить палету и вывести машину из работы до проверки.
Что указать в заказе
В заказе фиксируют JHLIFT CDD15, артикул PS043383, подъём 3000 мм, остаток 900 кг и батарею AGM 24 В 125 Ач. Цена берётся из текущего поля карточки и не зашита в текст. Замена аккумулятора или мачты означает другую позицию.
