Точная версия JHLIFT CDD15

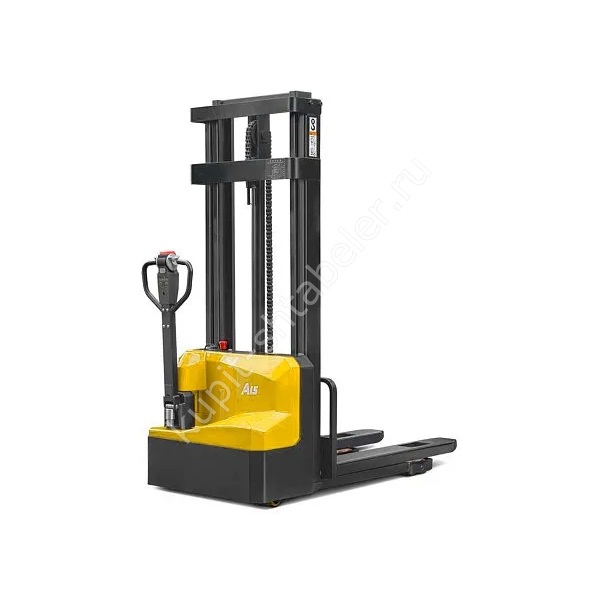

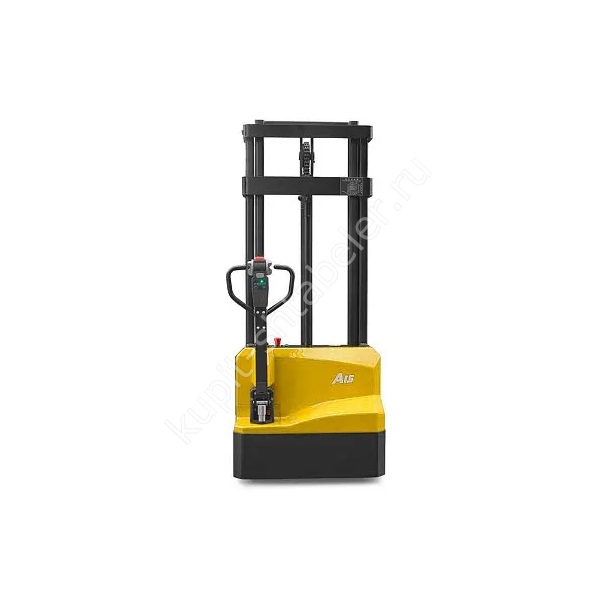

Артикул PS042316 относится к электрическому штабелёру JHLIFT CDD15 с поводковым управлением. Его номинальная грузоподъёмность равна 1500 кг, высота вил составляет 3300 мм, батарея указана как AGM 24 В 125 Ач. Карточка описывает одну подтверждённую комплектацию.
Нагрузка на максимальной высоте
Главное ограничение этой мачты находится не в названии модели, а в нагрузке наверху. При подъёме на 3300 мм зафиксирован остаток 750 кг при расчётном центре 600 мм. Палета массой 1500 кг не считается автоматически допустимой на верхней отметке.
Мачта и свободное пространство
Мачта в сложенном виде равна 2224 мм и выдвигается до 3874 мм. Эти размеры нужны до доставки: штабелёр должен пройти по маршруту и безопасно раскрыться у полки. Высота 3300 мм относится к вилам, а не к верхней части груза.
Аккумуляторное исполнение
В карточке установлена батарея AGM 24 В 125 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. При сравнении соседней модификации оценивают не только цену, но и длительность смены, окна зарядки, доступную электрическую мощность и фактическое число циклов.
Габариты и разворот
Габарит JHLIFT CDD15 в этой версии составляет 1708 мм по длине и 800 мм по ширине. Колёсная база 1198 мм и радиус 1402 мм помогают оценить манёвр, но не заменяют пробную разметку в самом узком месте.
Вилы и совместимость с палетой
Для работы с тарой подтверждены вилы 60/170/1150 мм и наружный размер 560 мм. Длина 1150 мм подходит только тогда, когда груз можно взять на полную глубину. Поперечный захват и закрытое дно палеты согласуют заранее.
Рабочий проход
Поставщик приводит рабочий проход 2004/1952 мм. Это исходное значение для сравнения, а не универсальная ширина коридора: результат зависит от ориентации палеты, её размеров и зазоров. На объекте разворот размечают в масштабе и проверяют без груза.
Движение и сменный цикл
Ходовой привод развивает 4,2 км/ч с палетой и 4,5 км/ч без неё. При расчёте цикла добавляют время на позиционирование, подъём и безопасный разворот. Паспортная скорость не является разрешённой скоростью во всех зонах склада.
Колёса и покрытие
Размер передних колёс 210×70 мм, задних 80×64 мм; материал полиуретан. Небольшое препятствие под нагрузкой меняет устойчивость и торможение. Поэтому кабельные каналы, упаковочную ленту и крошку удаляют до начала смены.
Характеристики артикула PS042316
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 3300 мм;
- остаточная грузоподъёмность на полной высоте: 750 кг;
- мачта в сложенном и выдвинутом положении: 2224/3874 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1708 x 800 мм;
- батарея: AGM 24 В 125 Ач;
- масса техники: 630 кг.
Данные для подбора
Чтобы подтвердить JHLIFT CDD15 3300, менеджеру сообщают параметры палеты, высоту яруса, длину пути и график зарядки. Номинальные 1500 кг сами по себе недостаточны: наверху действует предел 750 кг.
Приёмка техники
На объекте подтверждают код PS042316, батарею AGM 24 В 125 Ач и заявленный подъём 3300 мм. Осмотр охватывает вилы, ролики, цепи, мачту и разъёмы. Пробу с грузом проводят ответственные сотрудники, не начиная с верхнего яруса.
Обслуживание и зарядка
Технический журнал заводят с даты ввода. В нём отмечают осмотр мачты, цепей, колёс, тормоза и батареи. Заявленная гарантия 2 года или 3000 моточасов действует в рамках условий поставщика, поэтому зарядку и обслуживание не заменяют самодельными процедурами.
Безопасная работа
Вилы вводят полностью и симметрично, маршрут освобождают заранее. Двигаться с грузом на рабочей высоте нельзя. Любой необычный звук, рывок или смещение упаковки требует опустить палету и вывести машину из работы до проверки.
Что указать в заказе
В заказе фиксируют JHLIFT CDD15, артикул PS042316, подъём 3300 мм, остаток 750 кг и батарею AGM 24 В 125 Ач. Цена берётся из текущего поля карточки и не зашита в текст. Замена аккумулятора или мачты означает другую позицию.
