CDD15 3300: точная конфигурация

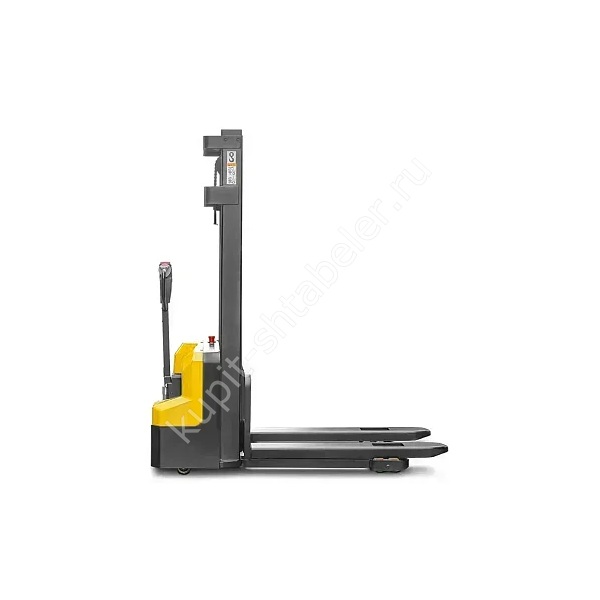

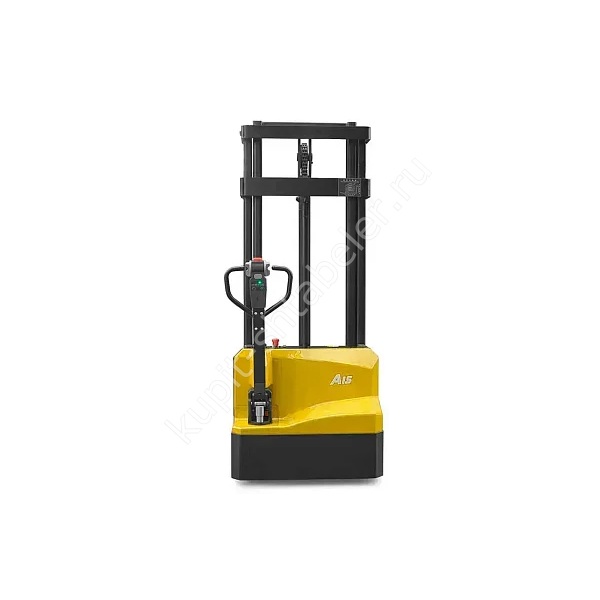

Самоходный штабелёр JHLIFT CDD15 3300 Li-Ion предназначен для укладки палет на ярус до 3300 мм при ограничении массы груза в верхнем положении. Карточка привязана к артикулу PS042283; параметры других вариантов серии сюда не перенесены. Номинальная грузоподъёмность составляет 1500 кг, высота подъёма 3300 мм, центр тяжести 600 мм.
Нагрузка на верхнем ярусе
Для этой мачты в таблице указаны 750 кг на высоте 3300 мм. Она подходит, когда дополнительные 300 мм важнее запаса грузоподъёмности версии 3000 мм. Перед покупкой массу самой тяжёлой палеты сопоставляют именно с остаточной грузоподъёмностью 750 кг. Упаковка, выступающая за поддон, меняет положение центра тяжести, поэтому для нестандартного груза нужен отдельный расчёт.
Мачта и вертикальные ограничения
Строительная высота составляет 2224 мм, полная высота мачты 3874 мм. Эти значения проверяют отдельно: первое определяет проходимость ворот, второе запас в зоне подъёма. Для точной модификации указаны строительная высота 2224 мм и высота мачты в выдвинутом положении 3874 мм. При замере оставляют рабочий запас, учитывают прогиб пола, неровности и высоту груза над вилами.
Габариты и разворот
Длина машины 1708 мм, общая ширина 800 мм, радиус разворота 1402 мм. Для рабочего прохода источник приводит 2004 мм. При проверке плана склада к этим размерам добавляют палету, выступ упаковки и место для движения рукояти. Стойки, отбойники и ограждения уменьшают полезную ширину, поэтому замеряют именно свободное пространство на самом сложном повороте.
Вилы и совместимость с палетой
Для подхвата палеты предусмотрены вилы 60/170/1150 мм; рабочая длина составляет 1150 мм, наружный размер 560 мм. Эти данные сопоставляют с чертежом тары. Если груз смещён или стоит на длинном основании, одного совпадения длины недостаточно: нужно проверить точку приложения нагрузки.
Ходовая часть и темп работы
Рабочий темп ограничен скоростью 4,2 км/ч с палетой и 4,5 км/ч без груза. Вилы под нагрузкой поднимаются со скоростью 0,085 м/с. Для модификации указаны полиуретановые шины. Уклон 4/10 процента не следует считать разрешением ездить по любому пандусу: важны покрытие, борта и тормозной путь.
Аккумулятор и сменный график
Источник указывает Li-Ion аккумулятор 24V 60Ah. Для подбора батареи составляют график: длина маршрута, палет в час, число смен и перерывы. Зарядную точку располагают вне проезда, кабель не должен пересекать путь людей. Температура и состояние пола тоже влияют на реальный расход энергии.
Что передать для подбора
Менеджеру нужны высота каждого яруса, масса и размеры палеты, самый узкий проход, минимальная высота ворот и режим работы по сменам. В спецификации должны быть артикул PS042283, подъём 3300 мм и остаточная грузоподъёмность 750 кг. Для приёмки готовят контрольную палету безопасной массы и проверяют плавность подъёма без работы на пределе. Такой набор данных снижает риск получить внешне похожую, но неподходящую версию мачты.
- номинальная грузоподъёмность: 1500 кг;
- остаточная грузоподъёмность на 3300 мм: 750 кг;
- вилы: 60/170/1150 мм;
- аккумулятор: 24V 60Ah;
- масса с АКБ: 630 кг.
Приёмка на объекте
На объекте сначала находят маркировку PS042283, сверяют аккумулятор и комплект документов. Рукоять, торможение, аварийный реверс и звуковой сигнал испытывают без груза. Пробный подъём проводят с палетой, масса которой известна. Результат, серийный номер и состояние батареи фиксируют в акте ввода.
Обслуживание и рабочие ограничения
Рабочая масса с батареей составляет 630 кг. Её нельзя вычитать из суммарной нагрузки на лифт или кузов. В ежедневный осмотр включают колёса, вилы, цепи, заряд и отсутствие подтеков. Для товара заявлена гарантия 2 года или 3000 моточасов; перед оплатой проверяют, кто и где выполняет гарантийное обслуживание.
