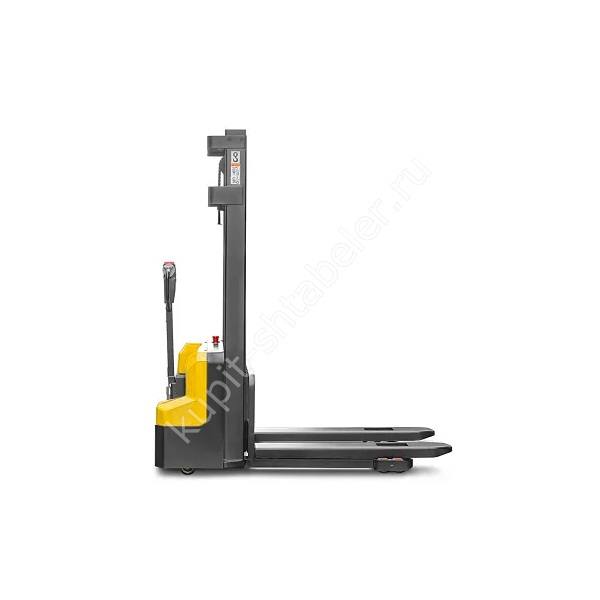

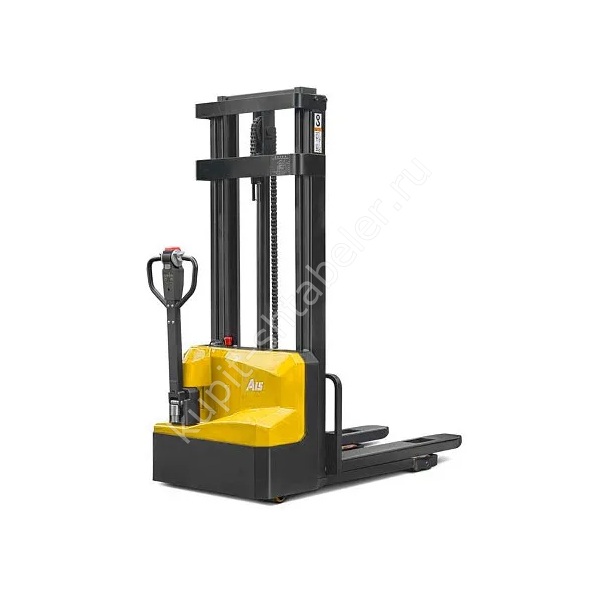

Фото серии
О модели
Точная версия JHLIFT CDD15
Эта версия JHLIFT CDD15 предназначена для ярусов до 3,6 метра, где особенно важна остаточная грузоподъёмность. Для артикула PS042315 подтверждены подъём 3600 мм, нагрузка 1500 кг и аккумулятор AGM 24 В 125 Ач. Машина перемещается и поднимает груз электроприводом, оператор сопровождает её с рукоятью управления.
Нагрузка на максимальной высоте
Для подбора разделяют номинальную и остаточную нагрузку. На полу штабелёр рассчитан на 1500 кг, на верхней точке 3600 мм заявлено 600 кг. Чем дальше фактический центр груза от мачты относительно 600 мм, тем строже должен быть расчёт.
Мачта и свободное пространство
Для маршрута важен габарит мачты 2458 мм, для рабочей зоны верхний размер 4258 мм. Вилы поднимаются до 3600 мм, но верх палеты и упаковки будет выше. Поэтому свободный потолочный запас считают по фактической высоте груза.
Аккумуляторное исполнение
Энергосистема этой позиции указана как AGM 24 В 125 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. Зарядное место не оставляют на потом: его расположение, кабель, защита и режим доступа входят в подготовку склада к вводу машины.
Габариты и разворот
Штабелёр занимает 1708 x 800 мм при базе 1198 мм. Для поворота указан радиус 1402 мм. Планировку проверяют с реальной палетой: её углы описывают другую траекторию и могут выйти за контур корпуса.
Вилы и совместимость с палетой
Палету проверяют по вилам 60/170/1150 мм и ширине по наружным кромкам 560 мм. Номинальная длина 1150 мм не разрешает поднимать тару с неподходящими карманами. Центр тяжести должен оставаться в расчётной зоне.
Рабочий проход
Значение рабочего прохода 2004/1952 мм служит ориентиром для типовой палеты. Если тара отличается, расчёт повторяют. Особое внимание уделяют входу в ряд: прямой коридор может быть достаточным, а зона поворота перед стеллажом окажется тесной.
Движение и сменный цикл
С грузом штабелёр движется до 4,2 км/ч, без груза до 4,5 км/ч. Эти скорости подходят для сопровождаемой работы, но длина маршрута всё равно влияет на производительность. На пересечениях, у дверей и стеллажей темп снижают по правилам объекта.
Колёса и покрытие
Размер передних колёс 210×70 мм, задних 80×64 мм; материал полиуретан. Небольшое препятствие под нагрузкой меняет устойчивость и торможение. Поэтому кабельные каналы, упаковочную ленту и крошку удаляют до начала смены.
Характеристики артикула PS042315
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 3600 мм;
- остаточная грузоподъёмность на полной высоте: 600 кг;
- мачта в сложенном и выдвинутом положении: 2458/4258 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1708 x 800 мм;
- батарея: AGM 24 В 125 Ач;
- масса техники: 630 кг.
Данные для подбора
Для проверки модификации передают массу и габарит самой тяжёлой палеты, высоту балки, размеры карманов, минимальный проём и число циклов за смену. Отдельно указывают требуемую массу на отметке 3600 мм: для этой версии подтверждено только 600 кг остатка.
Приёмка техники
При получении сверяют артикул PS042315, высоту 3600 мм и батарею AGM 24 В 125 Ач. Затем осматривают мачту, цепи, вилы, колёса, разъёмы и корпус. Первый цикл выполняют без груза, второй с известной контрольной палетой в освобождённой зоне.
Обслуживание и зарядка
Штабелёр хранят с опущенными вилами и отключённым приводом. Перед сменой проверяют крепёж, колёса, цепи, проводку и органы управления. Источник указывает гарантию 2 года или 3000 моточасов; конкретные условия подтверждают в документах поставки и соблюдают регламент обслуживания.
Безопасная работа
Под поднятой палетой не проходят, людей на вилах не перевозят, груз руками во время движения мачты не удерживают. На повороте вилы опускают в транспортное положение. Неизвестная масса, повреждённый поддон или боковой перекос являются причиной остановить операцию.
Что указать в заказе
Коммерческий запрос должен содержать код PS042315, высоту 3600 мм и исполнение AGM 24 В 125 Ач. Текущая цена связана с товарной записью и обновляется вместе с метаданными. Соседнюю карточку нельзя подменять только из-за похожего названия.
