CDD15 3600: точная конфигурация

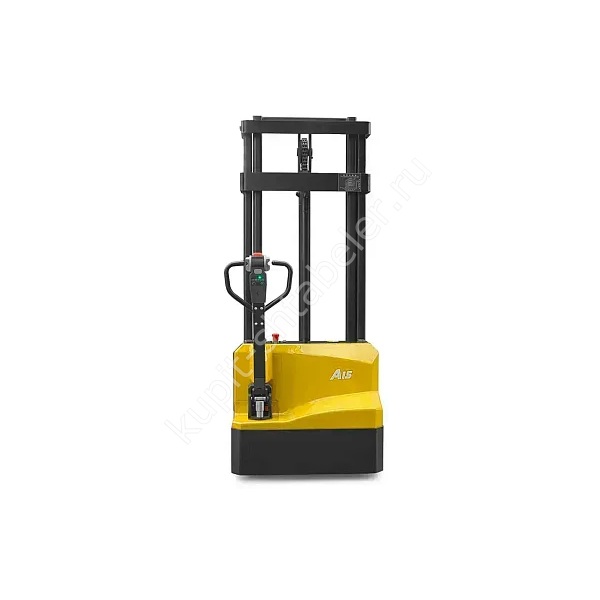

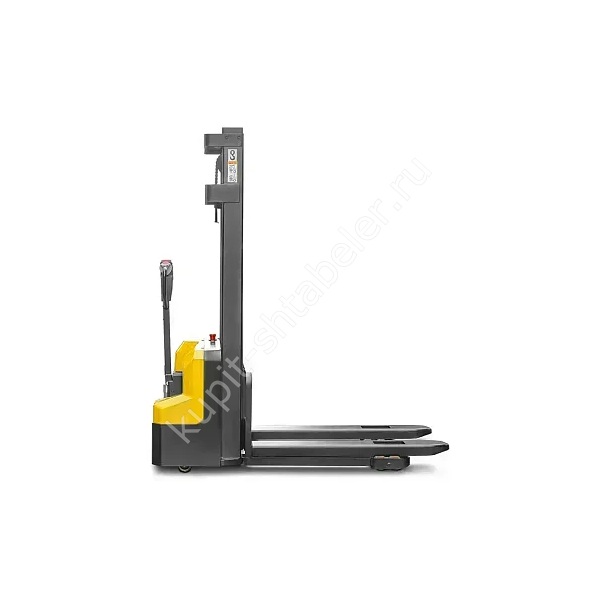

Самоходный штабелёр JHLIFT CDD15 3600 Li-Ion предназначен для обслуживания высоких ярусов до 3600 мм с грузом, подобранным по остаточной грузоподъёмности. Карточка привязана к артикулу PS042288; параметры других вариантов серии сюда не перенесены. Номинальная грузоподъёмность составляет 1500 кг, высота подъёма 3600 мм, центр тяжести 600 мм.
Нагрузка на верхнем ярусе
Верхняя точка 3600 мм сочетается с остаточной грузоподъёмностью 600 кг. Модель не предназначена для подъёма номинальных 1500 кг на полную высоту. Перед покупкой массу самой тяжёлой палеты сопоставляют именно с остаточной грузоподъёмностью 600 кг. Упаковка, выступающая за поддон, меняет положение центра тяжести, поэтому для нестандартного груза нужен отдельный расчёт.
Мачта и вертикальные ограничения
Сложенная мачта имеет высоту 2458 мм, а полностью выдвинутая 4258 мм. Для такой конфигурации замер потолка и спринклеров обязателен до оформления заказа. Для точной модификации указаны строительная высота 2458 мм и высота мачты в выдвинутом положении 4258 мм. При замере оставляют рабочий запас, учитывают прогиб пола, неровности и высоту груза над вилами.
Габариты и разворот
Для предварительной разметки используют три размера: длину 1708 мм, ширину 800 мм и радиус разворота 1402 мм. Значение рабочего прохода в карточке: 2004 мм. Оно не равно ширине пустого коридора, потому что при манёвре участвуют палета и рукоять. Фактический маршрут лучше проверить с макетом габарита на полу.
Вилы и совместимость с палетой
Геометрия вил для артикула зафиксирована как 60/170/1150 мм. При длине 1150 мм наружная ширина составляет 560 мм. Замер палеты проводят под фактическим грузом, поскольку повреждённые доски и деформированные карманы уменьшают просвет. Поддон должен садиться на вилы без удара и перекоса.
Ходовая часть и темп работы
Штабелёр развивает 4,2 км/ч с грузом и 4,5 км/ч порожним. Для подъёма гружёных вил указано 0,085 м/с. Спецификация фиксирует полиуретановые шины. Допустимый подъём обозначен как 4/10 процента; перед рампой дополнительно проверяют сцепление колёс и возможность остановки.
Аккумулятор и сменный график
Штабелёр комплектуется литий-ионной батареей 24V 60Ah. Сменный расчёт начинают с числа рейсов, средней массы палеты и количества подъёмов. Затем добавляют простои и доступные окна зарядки. В холодном помещении или при частых разгонах запас энергии расходуется иначе, поэтому номинальной ёмкости недостаточно для обещания точного времени работы.
Что передать для подбора
Менеджеру нужны высота каждого яруса, масса и размеры палеты, самый узкий проход, минимальная высота ворот и режим работы по сменам. В заявке указывают PS042288, CDD15 3600 и предел 600 кг на верхней точке. Если рабочая палета тяжелее, менеджер должен подобрать другую мачту или технику другого класса. Такой набор данных снижает риск получить внешне похожую, но неподходящую версию мачты.
- номинальная грузоподъёмность: 1500 кг;
- остаточная грузоподъёмность на 3600 мм: 600 кг;
- вилы: 60/170/1150 мм;
- аккумулятор: 24V 60Ah;
- масса с АКБ: 630 кг.
Приёмка на объекте
При получении сверяют артикул PS042288, модель на табличке, высоту мачты и маркировку батареи. Без палеты проверяют тормоз, аварийный реверс, сигнал, подъём и опускание. Затем проводят короткий маршрут с контрольным грузом допустимой массы. В журнал записывают серийный номер и все замечания до начала обычной эксплуатации.
Обслуживание и рабочие ограничения
С учётом АКБ машина весит 630 кг. Это значение входит в расчёт нагрузки на настил и погрузочную рампу. Интервалы осмотра зависят от часов работы, пыли и состояния пола. Гарантия в исходной карточке: 2 года или 3000 моточасов. Договор поставки должен уточнять порядок обращения и перечень расходных деталей.
