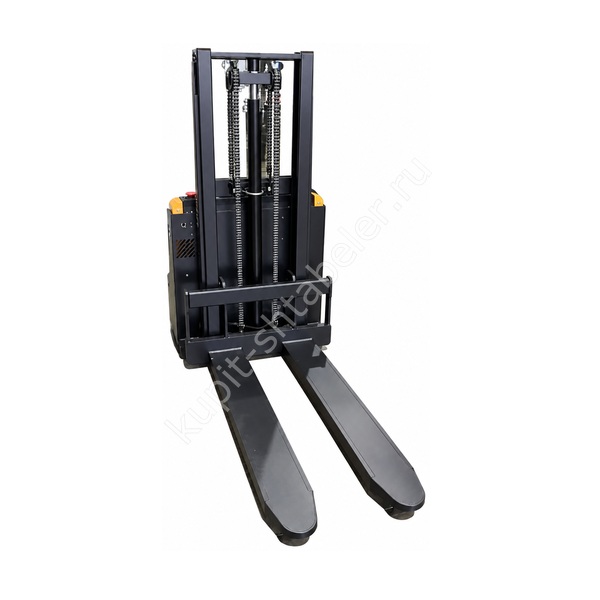

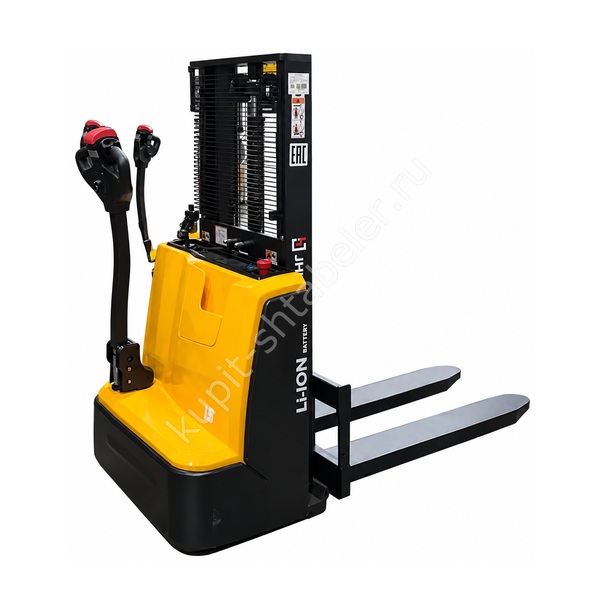

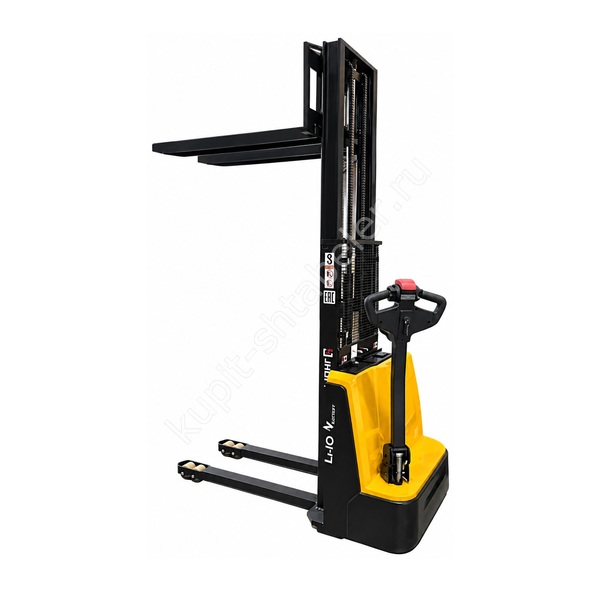

Фото серии
О модели
Точная версия JHLIFT CDD15 Z
Эта версия JHLIFT CDD15 Z предназначена для нижних стеллажных уровней и подачи палет к рабочему месту. Для артикула PS053892 подтверждены подъём 2000 мм, нагрузка 1500 кг и аккумулятор Li-Ion 24 В 60 Ач. Машина перемещается и поднимает груз электроприводом, оператор сопровождает её с рукоятью управления.
Нагрузка на максимальной высоте
Главное ограничение этой мачты находится не в названии модели, а в нагрузке наверху. При подъёме на 2000 мм зафиксирован остаток 1500 кг при расчётном центре 600 мм. Палета массой 1500 кг не считается автоматически допустимой на верхней отметке.
Мачта и свободное пространство
Проходимость и рабочая высота проверяются разными параметрами. До подъёма мачта занимает 1495 мм, при полном ходе 2495 мм. Для вил заявлено 2000 мм. Самую низкую точку проёма и самую высокую точку зоны хранения измеряют отдельно.
Аккумуляторное исполнение
Артикул PS053892 поставляется с батареей Li-Ion 24 В 60 Ач. Литий-ионное исполнение удобно там, где график допускает короткие промежуточные зарядки. Режим зарядки, температуру помещения и совместимость зарядного устройства проверяют по документам именно поставленной батареи. При расчёте смены полезнее опираться на циклограмму объекта, чем на абстрактное время работы: вес палет, подъём и длина маршрута меняют расход энергии.
Габариты и разворот
Штабелёр занимает 1810 x 820 мм при базе 1190 мм. Для поворота указан радиус 1385 мм. Планировку проверяют с реальной палетой: её углы описывают другую траекторию и могут выйти за контур корпуса.
Вилы и совместимость с палетой
Размер вил указан как 60/170/1150 мм, их длина 1150 мм, наружная ширина 560 мм. Перед покупкой измеряют карманы палеты и убеждаются, что вилы входят полностью. Повреждённая доска или нестандартное основание требуют отдельного решения.
Рабочий проход
Рабочая ширина 2180 мм взята из точной карточки. Для реального склада её сверяют с направлением захвата и траекторией задней части корпуса. Оставлять зазор только по сантиметру нельзя: неровность установки палеты быстро съест такой резерв.
Движение и сменный цикл
Для перемещения указаны 4/4,5 км/ч с грузом и без него. Самоходный привод снимает ручное усилие на длинном пути, но оператор остаётся рядом с машиной. Маршрут должен быть отделён от встречного движения людей.
Колёса и покрытие
Размер передних колёс 210х70 мм, задних 80х70 мм; материал полиуретан. Небольшое препятствие под нагрузкой меняет устойчивость и торможение. Поэтому кабельные каналы, упаковочную ленту и крошку удаляют до начала смены.
Характеристики артикула PS053892
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 2000 мм;
- остаточная грузоподъёмность на полной высоте: 1500 кг;
- мачта в сложенном и выдвинутом положении: 1495/2495 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1810 x 820 мм;
- батарея: Li-Ion 24 В 60 Ач;
- масса с аккумулятором: 570 кг.
Данные для подбора
В заявке нужны масса груза, его глубина, высота установки, ширина ряда, качество пола и сменная интенсивность. Модель с мачтой 2000 мм выбирают только после проверки остаточной нагрузки 1500 кг и верхнего габарита 2495 мм.
Приёмка техники
Приёмка начинается с таблички: PS053892, JHLIFT CDD15 Z, 2000 мм, Li-Ion 24 В 60 Ач. Проверяют комплектность, зарядное устройство, крепёж, торможение и плавность хода. Совпадение цвета и фотографии серии не подтверждает нужную комплектацию.
Обслуживание и зарядка
Технический журнал заводят с даты ввода. В нём отмечают осмотр мачты, цепей, колёс, тормоза и батареи. Заявленная гарантия 2 года или 3000 моточасов действует в рамках условий поставщика, поэтому зарядку и обслуживание не заменяют самодельными процедурами.
Безопасная работа
Под поднятой палетой не проходят, людей на вилах не перевозят, груз руками во время движения мачты не удерживают. На повороте вилы опускают в транспортное положение. Неизвестная масса, повреждённый поддон или боковой перекос являются причиной остановить операцию.
Что указать в заказе
В документах записывают JHLIFT CDD15 Z 2000, артикул PS053892 и батарею Li-Ion 24 В 60 Ач. Отдельно подтверждают нагрузку на требуемой полке. Такой порядок исключает отгрузку похожей версии с другой мачтой или аккумулятором.
