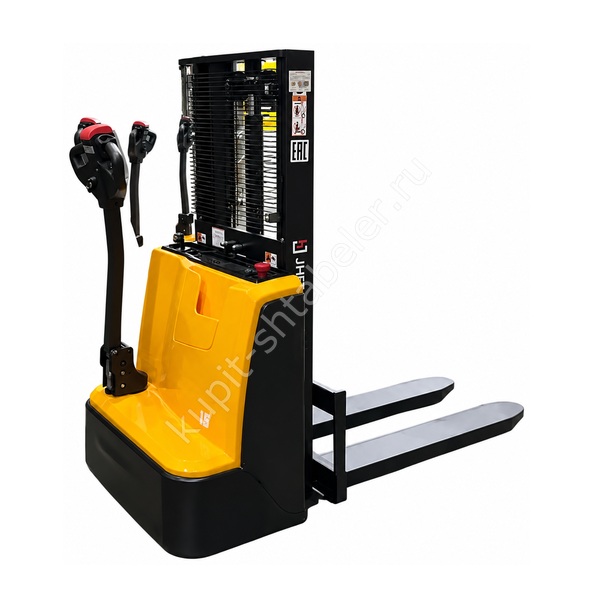

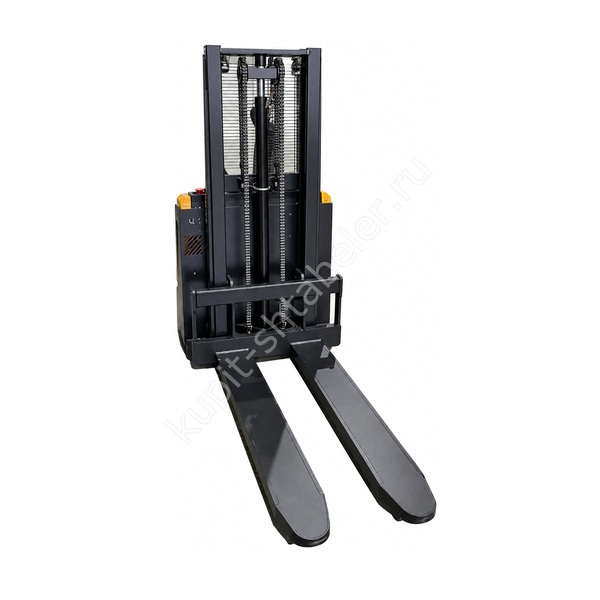

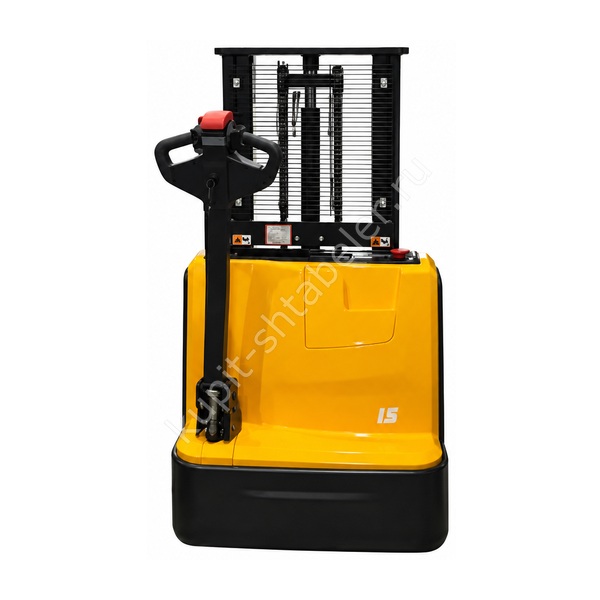

Фото серии
О модели
Точная версия JHLIFT CDD15 Z
Артикул PS053893 относится к электрическому штабелёру JHLIFT CDD15 Z с поводковым управлением. Его номинальная грузоподъёмность равна 1500 кг, высота вил составляет 2000 мм, батарея указана как свинцово-кислотная 24 В 85 Ач. Карточка описывает одну подтверждённую комплектацию.
Нагрузка на максимальной высоте
Для подбора разделяют номинальную и остаточную нагрузку. На полу штабелёр рассчитан на 1500 кг, на верхней точке 2000 мм заявлено 1500 кг. Чем дальше фактический центр груза от мачты относительно 600 мм, тем строже должен быть расчёт.
Мачта и свободное пространство
Для маршрута важен габарит мачты 1495 мм, для рабочей зоны верхний размер 2495 мм. Вилы поднимаются до 2000 мм, но верх палеты и упаковки будет выше. Поэтому свободный потолочный запас считают по фактической высоте груза.
Аккумуляторное исполнение
В карточке установлена батарея свинцово-кислотная 24 В 85 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. При сравнении соседней модификации оценивают не только цену, но и длительность смены, окна зарядки, доступную электрическую мощность и фактическое число циклов.
Габариты и разворот
Для карты маршрута используют длину 1810 мм, ширину 820 мм и радиус поворота 1385 мм. База колёс равна 1190 мм. К расчёту добавляют палету, свес груза и пространство для безопасной работы оператора.
Вилы и совместимость с палетой
Палету проверяют по вилам 60/170/1150 мм и ширине по наружным кромкам 560 мм. Номинальная длина 1150 мм не разрешает поднимать тару с неподходящими карманами. Центр тяжести должен оставаться в расчётной зоне.
Рабочий проход
Для операции указан проход 2180 мм, однако его нельзя переносить в план склада без уточнения палеты. При узком коридоре учитывают радиус 1385 мм, свес упаковки и место оператора. Защитные стойки и сетки тоже входят в фактический габарит.
Движение и сменный цикл
Ходовой привод развивает 4 км/ч с палетой и 4,5 км/ч без неё. При расчёте цикла добавляют время на позиционирование, подъём и безопасный разворот. Паспортная скорость не является разрешённой скоростью во всех зонах склада.
Колёса и покрытие
Колёсная группа выполнена из материала, указанного как полиуретан: 210х70 мм спереди и 80х70 мм сзади. До запуска осматривают пол по всему маршруту. Металлические пороги и повреждённый бетон не считают обычным складским покрытием.
Характеристики артикула PS053893
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 2000 мм;
- остаточная грузоподъёмность на полной высоте: 1500 кг;
- мачта в сложенном и выдвинутом положении: 1495/2495 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1810 x 820 мм;
- батарея: свинцово-кислотная 24 В 85 Ач;
- масса с аккумулятором: 570 кг.
Данные для подбора
Подбор начинается с карты операции: где взять палету, как далеко вести, на какую полку поставить и сколько раз повторить. Для высоты 2000 мм ограничением является 1500 кг. Фото склада полезны, но все ключевые расстояния фиксируют числами.
Приёмка техники
До ввода сопоставляют заказ с маркировкой артикула PS053893. Отдельно сверяют мачту 2000 мм и аккумулятор свинцово-кислотная 24 В 85 Ач. Холостой подъём, движение и тормоз проверяют до работы с палетой; подтёк, люфт или повреждённый кабель фиксируют сразу.
Обслуживание и зарядка
Плановое обслуживание связывают с моточасами и условиями склада. Пыль, упаковочная лента и частые циклы требуют более внимательного осмотра колёс и мачты. Для позиции заявлено 2 года или 3000 моточасов; точный перечень гарантийных обязанностей проверяют до подписания документов.
Безопасная работа
Номинальные значения относятся к устойчивому грузу на исправном поддоне. Разворот на уклоне, удар в стойку или резкое торможение меняют устойчивость. Люди должны находиться вне траектории вил и зоны возможного падения палеты.
Что указать в заказе
В заказе фиксируют JHLIFT CDD15 Z, артикул PS053893, подъём 2000 мм, остаток 1500 кг и батарею свинцово-кислотная 24 В 85 Ач. Цена берётся из текущего поля карточки и не зашита в текст. Замена аккумулятора или мачты означает другую позицию.
