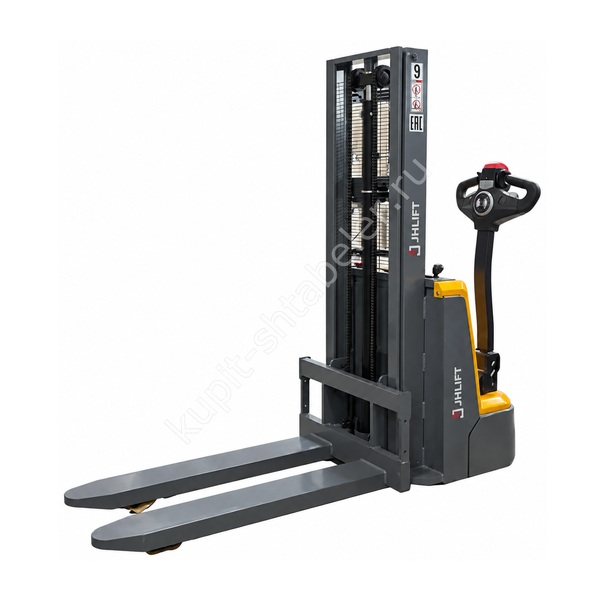

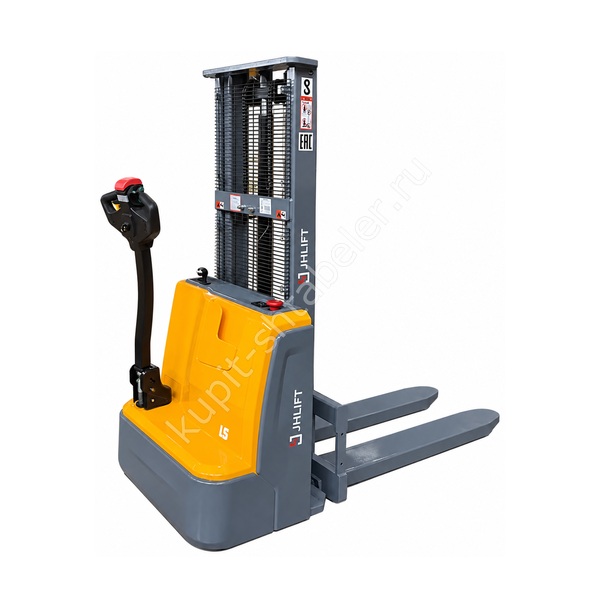

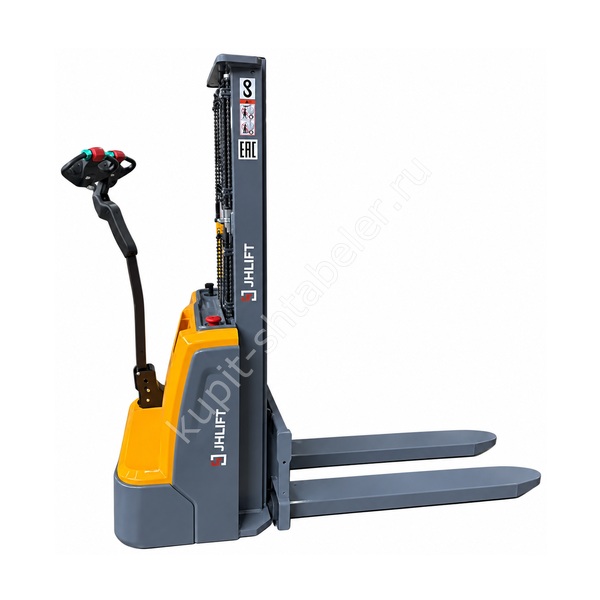

Фото серии
О модели
Точная версия JHLIFT CDD15 Z
Эта версия JHLIFT CDD15 Z предназначена для нижних и средних ярусов при ограниченной высоте проёмов. Для артикула PS054173 подтверждены подъём 2500 мм, нагрузка 1500 кг и аккумулятор свинцово-кислотная 24 В 85 Ач. Машина перемещается и поднимает груз электроприводом, оператор сопровождает её с рукоятью управления.
Нагрузка на максимальной высоте
Главное ограничение этой мачты находится не в названии модели, а в нагрузке наверху. При подъёме на 2500 мм зафиксирован остаток 1300 кг при расчётном центре 600 мм. Палета массой 1500 кг не считается автоматически допустимой на верхней отметке.
Мачта и свободное пространство
Проходимость и рабочая высота проверяются разными параметрами. До подъёма мачта занимает 1845 мм, при полном ходе 2995 мм. Для вил заявлено 2500 мм. Самую низкую точку проёма и самую высокую точку зоны хранения измеряют отдельно.
Аккумуляторное исполнение
В карточке установлена батарея свинцово-кислотная 24 В 85 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. При сравнении соседней модификации оценивают не только цену, но и длительность смены, окна зарядки, доступную электрическую мощность и фактическое число циклов.
Габариты и разворот
Общая длина машины равна 1810 мм, ширина 820 мм, колёсная база 1190 мм. Радиус разворота составляет 1385 мм. Эти размеры показывают габарит техники без безопасных зазоров до людей, стоек и ограждений.
Вилы и совместимость с палетой
Вилы имеют сечение и длину 60/170/1150 мм; по наружным сторонам между ними 560 мм. Эти параметры сопоставляют не с названием поддона, а с фактическими проёмами. Нагрузка должна лечь симметрично и не висеть на концах вил.
Рабочий проход
Значение рабочего прохода 2180 мм служит ориентиром для типовой палеты. Если тара отличается, расчёт повторяют. Особое внимание уделяют входу в ряд: прямой коридор может быть достаточным, а зона поворота перед стеллажом окажется тесной.
Движение и сменный цикл
Скорость хода составляет до 4 км/ч под нагрузкой и 4,5 км/ч порожняком. Реальную выработку считают по полному циклу, включая вход под палету, остановку, подъём и точную установку на балку.
Колёса и покрытие
Колёсная группа выполнена из материала, указанного как полиуретан: 210х70 мм спереди и 80х70 мм сзади. До запуска осматривают пол по всему маршруту. Металлические пороги и повреждённый бетон не считают обычным складским покрытием.
Характеристики артикула PS054173
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 2500 мм;
- остаточная грузоподъёмность на полной высоте: 1300 кг;
- мачта в сложенном и выдвинутом положении: 1845/2995 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1810 x 820 мм;
- батарея: свинцово-кислотная 24 В 85 Ач;
- масса с аккумулятором: 570 кг.
Данные для подбора
Для проверки модификации передают массу и габарит самой тяжёлой палеты, высоту балки, размеры карманов, минимальный проём и число циклов за смену. Отдельно указывают требуемую массу на отметке 2500 мм: для этой версии подтверждено только 1300 кг остатка.
Приёмка техники
При получении сверяют артикул PS054173, высоту 2500 мм и батарею свинцово-кислотная 24 В 85 Ач. Затем осматривают мачту, цепи, вилы, колёса, разъёмы и корпус. Первый цикл выполняют без груза, второй с известной контрольной палетой в освобождённой зоне.
Обслуживание и зарядка
Штабелёр хранят с опущенными вилами и отключённым приводом. Перед сменой проверяют крепёж, колёса, цепи, проводку и органы управления. Источник указывает гарантию 2 года или 3000 моточасов; конкретные условия подтверждают в документах поставки и соблюдают регламент обслуживания.
Безопасная работа
Номинальные значения относятся к устойчивому грузу на исправном поддоне. Разворот на уклоне, удар в стойку или резкое торможение меняют устойчивость. Люди должны находиться вне траектории вил и зоны возможного падения палеты.
Что указать в заказе
Коммерческий запрос должен содержать код PS054173, высоту 2500 мм и исполнение свинцово-кислотная 24 В 85 Ач. Текущая цена связана с товарной записью и обновляется вместе с метаданными. Соседнюю карточку нельзя подменять только из-за похожего названия.
