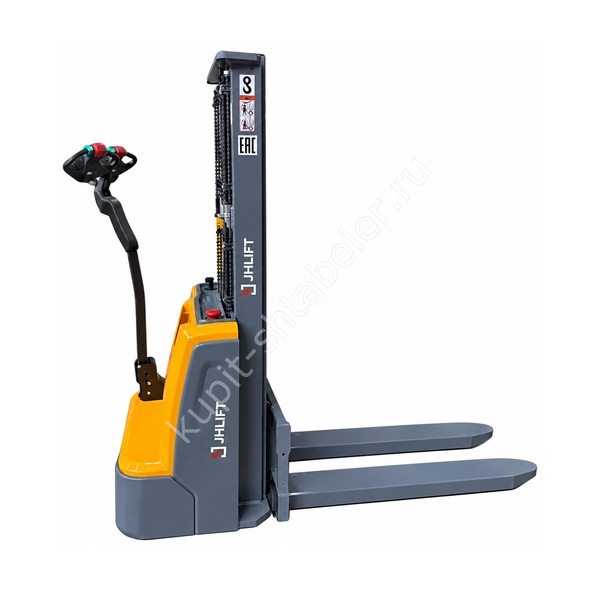

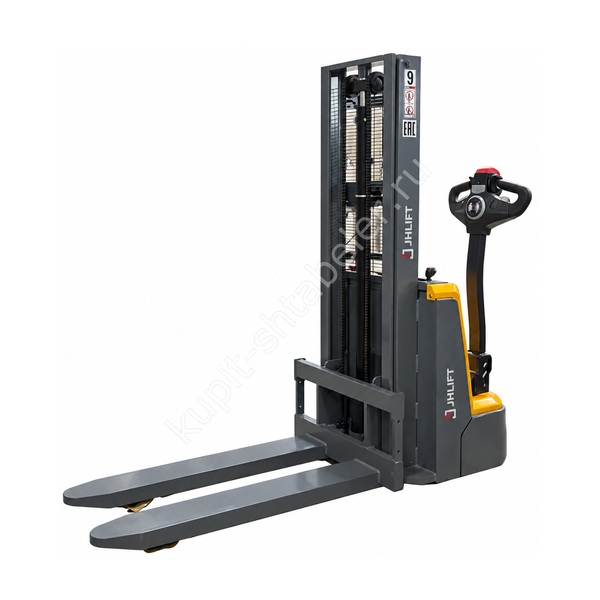

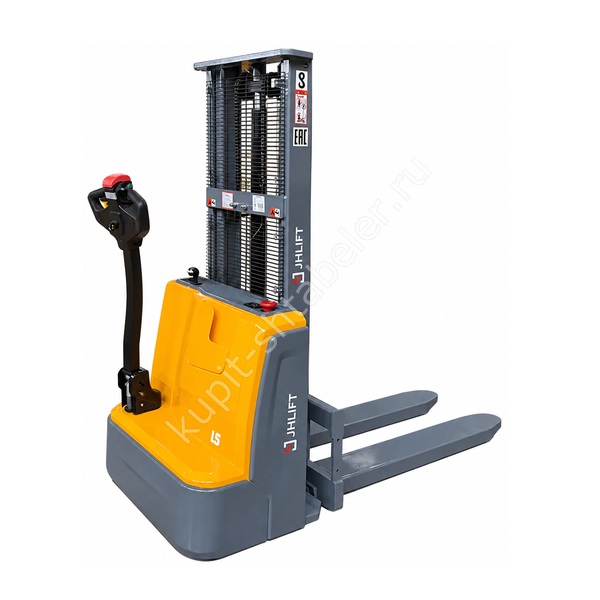

Фото серии
О модели
Точная версия JHLIFT CDD15 Z
Эта версия JHLIFT CDD15 Z предназначена для нижних и средних ярусов при ограниченной высоте проёмов. Для артикула PS056785 подтверждены подъём 2500 мм, нагрузка 1500 кг и аккумулятор Li-Ion 24 В 60 Ач. Машина перемещается и поднимает груз электроприводом, оператор сопровождает её с рукоятью управления.
Нагрузка на максимальной высоте
Для подбора разделяют номинальную и остаточную нагрузку. На полу штабелёр рассчитан на 1500 кг, на верхней точке 2500 мм заявлено 1300 кг. Чем дальше фактический центр груза от мачты относительно 600 мм, тем строже должен быть расчёт.
Мачта и свободное пространство
Мачта в сложенном виде равна 1845 мм и выдвигается до 2995 мм. Эти размеры нужны до доставки: штабелёр должен пройти по маршруту и безопасно раскрыться у полки. Высота 2500 мм относится к вилам, а не к верхней части груза.
Аккумуляторное исполнение
Источник фиксирует аккумулятор Li-Ion 24 В 60 Ач. Литий-ионное исполнение удобно там, где график допускает короткие промежуточные зарядки. Режим зарядки, температуру помещения и совместимость зарядного устройства проверяют по документам именно поставленной батареи. До заказа нужно понять, будет ли техника работать короткими сериями или почти непрерывно: одинаковая высота мачты не делает две батарейные версии взаимозаменяемыми по эксплуатации.
Габариты и разворот
Для карты маршрута используют длину 1810 мм, ширину 820 мм и радиус поворота 1385 мм. База колёс равна 1190 мм. К расчёту добавляют палету, свес груза и пространство для безопасной работы оператора.
Вилы и совместимость с палетой
Палету проверяют по вилам 60/170/1150 мм и ширине по наружным кромкам 560 мм. Номинальная длина 1150 мм не разрешает поднимать тару с неподходящими карманами. Центр тяжести должен оставаться в расчётной зоне.
Рабочий проход
Поставщик приводит рабочий проход 2180 мм. Это исходное значение для сравнения, а не универсальная ширина коридора: результат зависит от ориентации палеты, её размеров и зазоров. На объекте разворот размечают в масштабе и проверяют без груза.
Движение и сменный цикл
С грузом штабелёр движется до 4 км/ч, без груза до 4,5 км/ч. Эти скорости подходят для сопровождаемой работы, но длина маршрута всё равно влияет на производительность. На пересечениях, у дверей и стеллажей темп снижают по правилам объекта.
Колёса и покрытие
Штабелёр опирается на полиуретан колёса размером 210х70 и 80х70 мм. Выбор маршрута начинается с пола: уклон, порог или трещина могут оказаться важнее номинальной скорости. Неровную зону не проходят с поднятым грузом.
Характеристики артикула PS056785
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 2500 мм;
- остаточная грузоподъёмность на полной высоте: 1300 кг;
- мачта в сложенном и выдвинутом положении: 1845/2995 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1810 x 820 мм;
- батарея: Li-Ion 24 В 60 Ач;
- масса с аккумулятором: 570 кг.
Данные для подбора
Для проверки модификации передают массу и габарит самой тяжёлой палеты, высоту балки, размеры карманов, минимальный проём и число циклов за смену. Отдельно указывают требуемую массу на отметке 2500 мм: для этой версии подтверждено только 1300 кг остатка.
Приёмка техники
Приёмка начинается с таблички: PS056785, JHLIFT CDD15 Z, 2500 мм, Li-Ion 24 В 60 Ач. Проверяют комплектность, зарядное устройство, крепёж, торможение и плавность хода. Совпадение цвета и фотографии серии не подтверждает нужную комплектацию.
Обслуживание и зарядка
Штабелёр хранят с опущенными вилами и отключённым приводом. Перед сменой проверяют крепёж, колёса, цепи, проводку и органы управления. Источник указывает гарантию 2 года или 3000 моточасов; конкретные условия подтверждают в документах поставки и соблюдают регламент обслуживания.
Безопасная работа
Вилы вводят полностью и симметрично, маршрут освобождают заранее. Двигаться с грузом на рабочей высоте нельзя. Любой необычный звук, рывок или смещение упаковки требует опустить палету и вывести машину из работы до проверки.
Что указать в заказе
Для счёта используют полный набор признаков: PS056785, 1500 кг, мачта 2500 мм, аккумулятор Li-Ion 24 В 60 Ач. В спецификации отдельно повторяют остаточную нагрузку 1300 кг, чтобы номинал не был ошибочно принят за значение на верхней полке.
