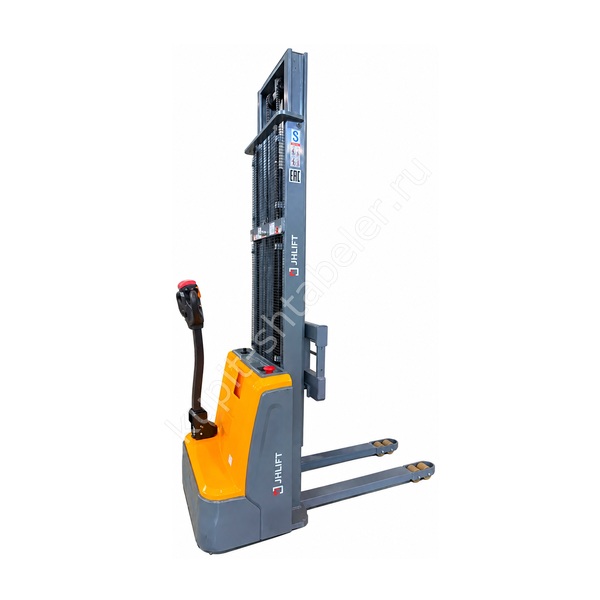

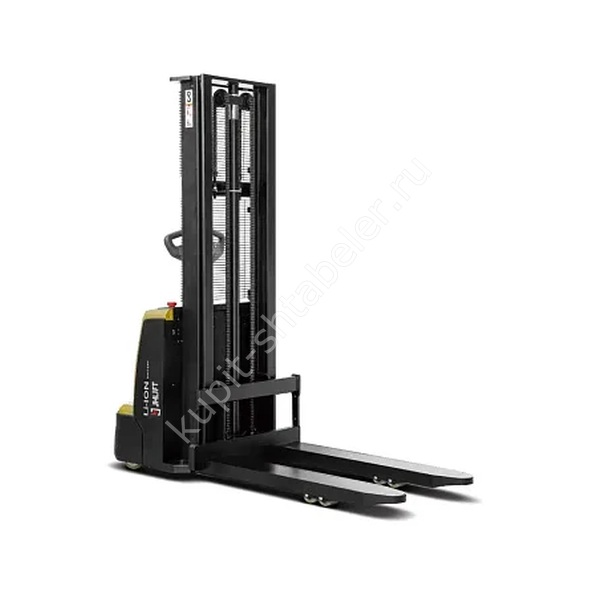

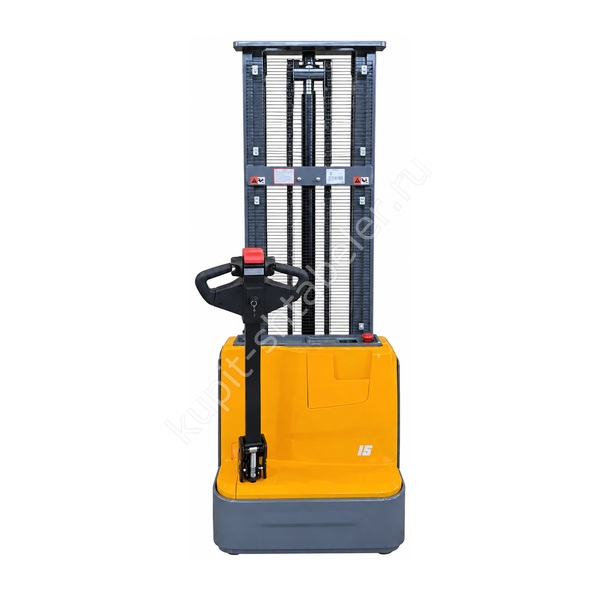

Фото серии
О модели
Точная версия JHLIFT CDD15 Z
Эта версия JHLIFT CDD15 Z предназначена для ярусов до 2,7 метра с обязательным запасом над грузом. Для артикула PS056786 подтверждены подъём 2700 мм, нагрузка 1500 кг и аккумулятор Li-Ion 24 В 60 Ач. Машина перемещается и поднимает груз электроприводом, оператор сопровождает её с рукоятью управления.
Нагрузка на максимальной высоте
Главное ограничение этой мачты находится не в названии модели, а в нагрузке наверху. При подъёме на 2700 мм зафиксирован остаток 1300 кг при расчётном центре 600 мм. Палета массой 1500 кг не считается автоматически допустимой на верхней отметке.
Мачта и свободное пространство
Проходимость и рабочая высота проверяются разными параметрами. До подъёма мачта занимает 1845 мм, при полном ходе 2995 мм. Для вил заявлено 2700 мм. Самую низкую точку проёма и самую высокую точку зоны хранения измеряют отдельно.
Аккумуляторное исполнение
Источник фиксирует аккумулятор Li-Ion 24 В 60 Ач. Литий-ионное исполнение удобно там, где график допускает короткие промежуточные зарядки. Режим зарядки, температуру помещения и совместимость зарядного устройства проверяют по документам именно поставленной батареи. До заказа нужно понять, будет ли техника работать короткими сериями или почти непрерывно: одинаковая высота мачты не делает две батарейные версии взаимозаменяемыми по эксплуатации.
Габариты и разворот
Габарит JHLIFT CDD15 Z в этой версии составляет 1810 мм по длине и 820 мм по ширине. Колёсная база 1190 мм и радиус 1385 мм помогают оценить манёвр, но не заменяют пробную разметку в самом узком месте.
Вилы и совместимость с палетой
Для работы с тарой подтверждены вилы 60/170/1150 мм и наружный размер 560 мм. Длина 1150 мм подходит только тогда, когда груз можно взять на полную глубину. Поперечный захват и закрытое дно палеты согласуют заранее.
Рабочий проход
Для операции указан проход 2180 мм, однако его нельзя переносить в план склада без уточнения палеты. При узком коридоре учитывают радиус 1385 мм, свес упаковки и место оператора. Защитные стойки и сетки тоже входят в фактический габарит.
Движение и сменный цикл
Ходовой привод развивает 4 км/ч с палетой и 4,5 км/ч без неё. При расчёте цикла добавляют время на позиционирование, подъём и безопасный разворот. Паспортная скорость не является разрешённой скоростью во всех зонах склада.
Колёса и покрытие
Размер передних колёс 210х70 мм, задних 80х70 мм; материал полиуретан. Небольшое препятствие под нагрузкой меняет устойчивость и торможение. Поэтому кабельные каналы, упаковочную ленту и крошку удаляют до начала смены.
Характеристики артикула PS056786
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 2700 мм;
- остаточная грузоподъёмность на полной высоте: 1300 кг;
- мачта в сложенном и выдвинутом положении: 1845/2995 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1810 x 820 мм;
- батарея: Li-Ion 24 В 60 Ач;
- масса с аккумулятором: 570 кг.
Данные для подбора
Для проверки модификации передают массу и габарит самой тяжёлой палеты, высоту балки, размеры карманов, минимальный проём и число циклов за смену. Отдельно указывают требуемую массу на отметке 2700 мм: для этой версии подтверждено только 1300 кг остатка.
Приёмка техники
Приёмка начинается с таблички: PS056786, JHLIFT CDD15 Z, 2700 мм, Li-Ion 24 В 60 Ач. Проверяют комплектность, зарядное устройство, крепёж, торможение и плавность хода. Совпадение цвета и фотографии серии не подтверждает нужную комплектацию.
Обслуживание и зарядка
Технический журнал заводят с даты ввода. В нём отмечают осмотр мачты, цепей, колёс, тормоза и батареи. Заявленная гарантия 2 года или 3000 моточасов действует в рамках условий поставщика, поэтому зарядку и обслуживание не заменяют самодельными процедурами.
Безопасная работа
Перед подъёмом подтверждают массу, центр тяжести и целостность тары. Руки и ноги не размещают под вилами или колёсами. Если упаковка закрывает обзор, движение организуют по правилам предприятия с безопасным направлением и сигнальщиком.
Что указать в заказе
В заказе фиксируют JHLIFT CDD15 Z, артикул PS056786, подъём 2700 мм, остаток 1300 кг и батарею Li-Ion 24 В 60 Ач. Цена берётся из текущего поля карточки и не зашита в текст. Замена аккумулятора или мачты означает другую позицию.
