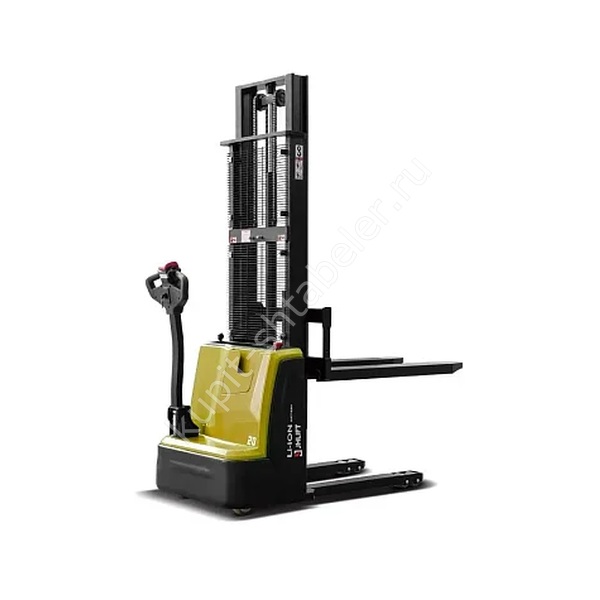

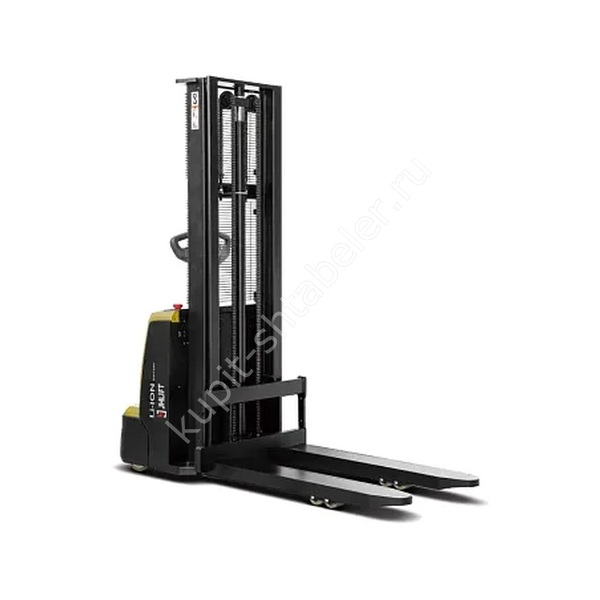

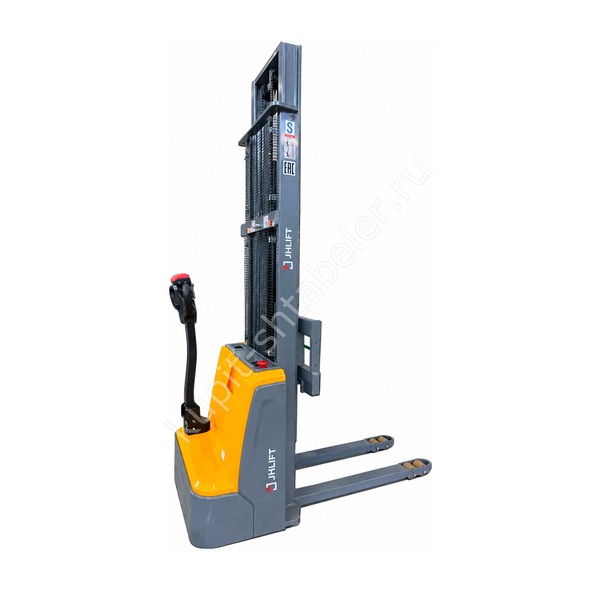

Фото серии
О модели
Точная версия JHLIFT CDD15 Z
JHLIFT CDD15 Z в позиции PS053896 является сопровождаемым самоходным штабелёром для трёхметровой зоны хранения и типовых складских операций. Точная модификация поднимает 1500 кг от пола и имеет мачту на 3000 мм. Установлена батарея свинцово-кислотная 24 В 85 Ач; это отдельная товарная версия, а не вариант, выбираемый после заказа.
Нагрузка на максимальной высоте
Главное ограничение этой мачты находится не в названии модели, а в нагрузке наверху. При подъёме на 3000 мм зафиксирован остаток 1000 кг при расчётном центре 600 мм. Палета массой 1500 кг не считается автоматически допустимой на верхней отметке.
Мачта и свободное пространство
Для маршрута важен габарит мачты 1995 мм, для рабочей зоны верхний размер 3495 мм. Вилы поднимаются до 3000 мм, но верх палеты и упаковки будет выше. Поэтому свободный потолочный запас считают по фактической высоте груза.
Аккумуляторное исполнение
В карточке установлена батарея свинцово-кислотная 24 В 85 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. При сравнении соседней модификации оценивают не только цену, но и длительность смены, окна зарядки, доступную электрическую мощность и фактическое число циклов.
Габариты и разворот
Габарит JHLIFT CDD15 Z в этой версии составляет 1810 мм по длине и 820 мм по ширине. Колёсная база 1190 мм и радиус 1385 мм помогают оценить манёвр, но не заменяют пробную разметку в самом узком месте.
Вилы и совместимость с палетой
Вилы имеют сечение и длину 60/170/1150 мм; по наружным сторонам между ними 560 мм. Эти параметры сопоставляют не с названием поддона, а с фактическими проёмами. Нагрузка должна лечь симметрично и не висеть на концах вил.
Рабочий проход
Поставщик приводит рабочий проход 2180 мм. Это исходное значение для сравнения, а не универсальная ширина коридора: результат зависит от ориентации палеты, её размеров и зазоров. На объекте разворот размечают в масштабе и проверяют без груза.
Движение и сменный цикл
С грузом штабелёр движется до 4 км/ч, без груза до 4,5 км/ч. Эти скорости подходят для сопровождаемой работы, но длина маршрута всё равно влияет на производительность. На пересечениях, у дверей и стеллажей темп снижают по правилам объекта.
Колёса и покрытие
Размер передних колёс 210х70 мм, задних 80х70 мм; материал полиуретан. Небольшое препятствие под нагрузкой меняет устойчивость и торможение. Поэтому кабельные каналы, упаковочную ленту и крошку удаляют до начала смены.
Характеристики артикула PS053896
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 3000 мм;
- остаточная грузоподъёмность на полной высоте: 1000 кг;
- мачта в сложенном и выдвинутом положении: 1995/3495 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1810 x 820 мм;
- батарея: свинцово-кислотная 24 В 85 Ач;
- масса с аккумулятором: 570 кг.
Данные для подбора
Чтобы подтвердить JHLIFT CDD15 Z 3000, менеджеру сообщают параметры палеты, высоту яруса, длину пути и график зарядки. Номинальные 1500 кг сами по себе недостаточны: наверху действует предел 1000 кг.
Приёмка техники
На объекте подтверждают код PS053896, батарею свинцово-кислотная 24 В 85 Ач и заявленный подъём 3000 мм. Осмотр охватывает вилы, ролики, цепи, мачту и разъёмы. Пробу с грузом проводят ответственные сотрудники, не начиная с верхнего яруса.
Обслуживание и зарядка
Технический журнал заводят с даты ввода. В нём отмечают осмотр мачты, цепей, колёс, тормоза и батареи. Заявленная гарантия 2 года или 3000 моточасов действует в рамках условий поставщика, поэтому зарядку и обслуживание не заменяют самодельными процедурами.
Безопасная работа
Номинальные значения относятся к устойчивому грузу на исправном поддоне. Разворот на уклоне, удар в стойку или резкое торможение меняют устойчивость. Люди должны находиться вне траектории вил и зоны возможного падения палеты.
Что указать в заказе
В заказе фиксируют JHLIFT CDD15 Z, артикул PS053896, подъём 3000 мм, остаток 1000 кг и батарею свинцово-кислотная 24 В 85 Ач. Цена берётся из текущего поля карточки и не зашита в текст. Замена аккумулятора или мачты означает другую позицию.
