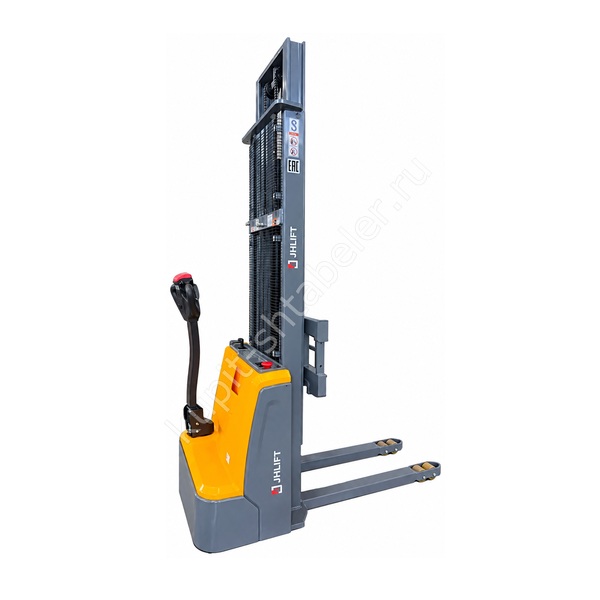

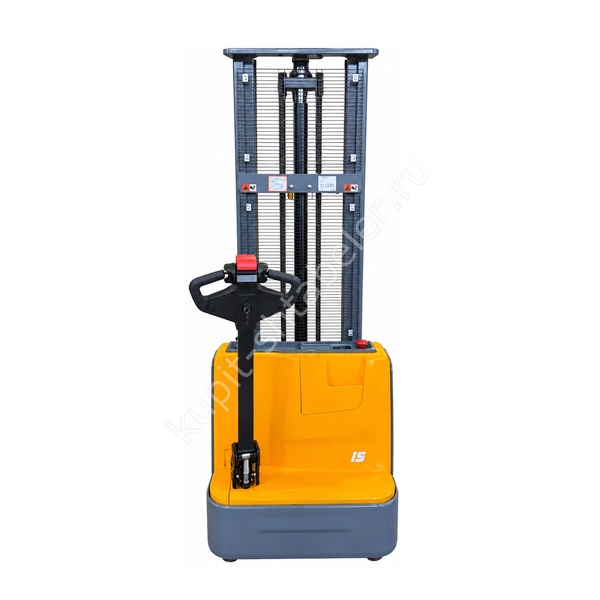

Фото серии
О модели
Точная версия JHLIFT CDD15 Z
Позиция PS056787 фиксирует конкретный самоходный штабелёр JHLIFT CDD15 Z: 1500 кг, мачта 3000 мм, питание Li-Ion 24 В 60 Ач. Эти данные нельзя переносить на соседнюю версию с другой высотой или типом батареи, даже если внешние фотографии серии похожи.
Нагрузка на максимальной высоте
В документах к артикулу PS056787 указаны 1500 кг номинально и 1000 кг на полной высоте. Эта разница определяет реальную пригодность для верхней полки. Центр нагрузки 600 мм измеряют вместе с тарой и возможным свесом упаковки.
Мачта и свободное пространство
Сложенная мачта имеет высоту 1995 мм, полностью выдвинутая достигает 3495 мм. Первую цифру сверяют с воротами, лифтом и низкими перекрытиями, вторую с потолком, светильниками и коммуникациями у стеллажа. Сам подъём вил 3000 мм не заменяет эти два замера.
Аккумуляторное исполнение
В карточке установлена батарея Li-Ion 24 В 60 Ач. Литий-ионное исполнение удобно там, где график допускает короткие промежуточные зарядки. Режим зарядки, температуру помещения и совместимость зарядного устройства проверяют по документам именно поставленной батареи. При сравнении соседней модификации оценивают не только цену, но и длительность смены, окна зарядки, доступную электрическую мощность и фактическое число циклов.
Габариты и разворот
Штабелёр занимает 1810 x 820 мм при базе 1190 мм. Для поворота указан радиус 1385 мм. Планировку проверяют с реальной палетой: её углы описывают другую траекторию и могут выйти за контур корпуса.
Вилы и совместимость с палетой
Вилы имеют сечение и длину 60/170/1150 мм; по наружным сторонам между ними 560 мм. Эти параметры сопоставляют не с названием поддона, а с фактическими проёмами. Нагрузка должна лечь симметрично и не висеть на концах вил.
Рабочий проход
Рабочая ширина 2180 мм взята из точной карточки. Для реального склада её сверяют с направлением захвата и траекторией задней части корпуса. Оставлять зазор только по сантиметру нельзя: неровность установки палеты быстро съест такой резерв.
Движение и сменный цикл
С грузом штабелёр движется до 4 км/ч, без груза до 4,5 км/ч. Эти скорости подходят для сопровождаемой работы, но длина маршрута всё равно влияет на производительность. На пересечениях, у дверей и стеллажей темп снижают по правилам объекта.
Колёса и покрытие
На машине установлены полиуретан колёса: передние 210х70 мм и задние 80х70 мм. Они рассчитаны на ровное твёрдое покрытие. Стыки плит, пороги, мусор и выбоины увеличивают ударную нагрузку и раскачивают поднятую палету.
Характеристики артикула PS056787
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 3000 мм;
- остаточная грузоподъёмность на полной высоте: 1000 кг;
- мачта в сложенном и выдвинутом положении: 1995/3495 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1810 x 820 мм;
- батарея: Li-Ion 24 В 60 Ач;
- масса с аккумулятором: 570 кг.
Данные для подбора
Для проверки модификации передают массу и габарит самой тяжёлой палеты, высоту балки, размеры карманов, минимальный проём и число циклов за смену. Отдельно указывают требуемую массу на отметке 3000 мм: для этой версии подтверждено только 1000 кг остатка.
Приёмка техники
На объекте подтверждают код PS056787, батарею Li-Ion 24 В 60 Ач и заявленный подъём 3000 мм. Осмотр охватывает вилы, ролики, цепи, мачту и разъёмы. Пробу с грузом проводят ответственные сотрудники, не начиная с верхнего яруса.
Обслуживание и зарядка
Плановое обслуживание связывают с моточасами и условиями склада. Пыль, упаковочная лента и частые циклы требуют более внимательного осмотра колёс и мачты. Для позиции заявлено 2 года или 3000 моточасов; точный перечень гарантийных обязанностей проверяют до подписания документов.
Безопасная работа
Номинальные значения относятся к устойчивому грузу на исправном поддоне. Разворот на уклоне, удар в стойку или резкое торможение меняют устойчивость. Люди должны находиться вне траектории вил и зоны возможного падения палеты.
Что указать в заказе
В заказе фиксируют JHLIFT CDD15 Z, артикул PS056787, подъём 3000 мм, остаток 1000 кг и батарею Li-Ion 24 В 60 Ач. Цена берётся из текущего поля карточки и не зашита в текст. Замена аккумулятора или мачты означает другую позицию.
