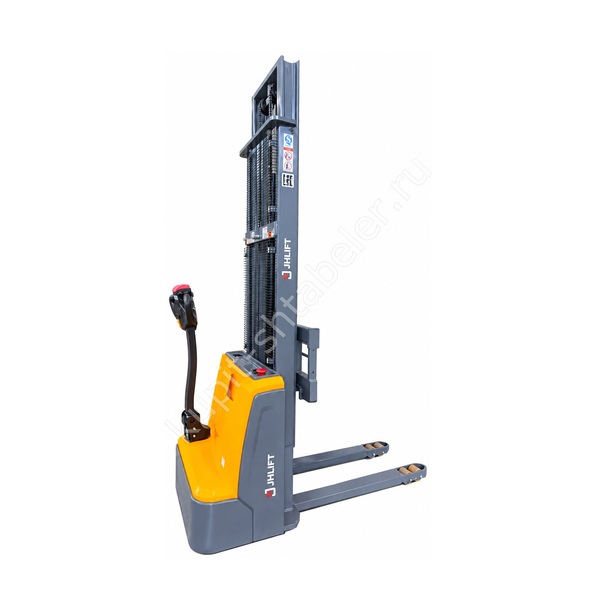

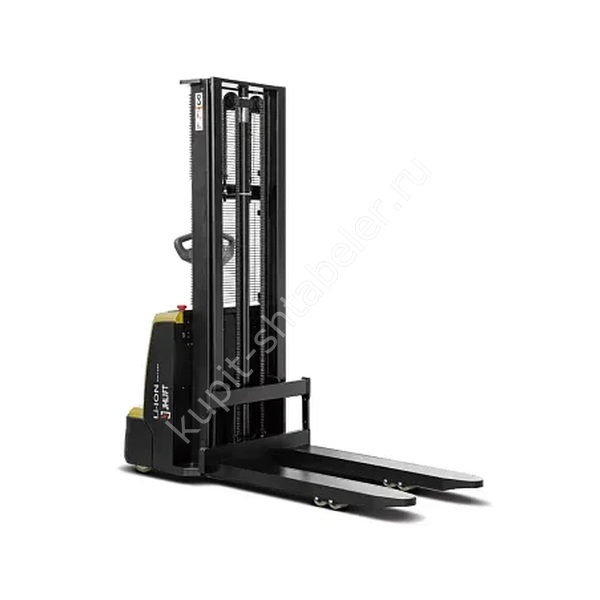

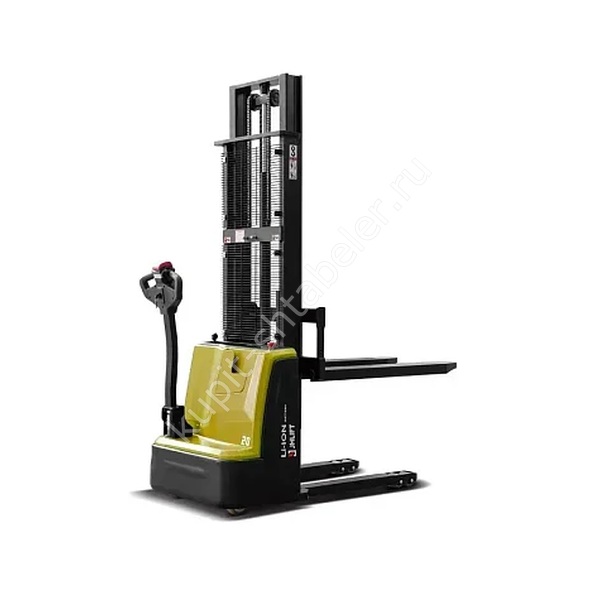

Фото серии
О модели
Точная версия JHLIFT CDD15 Z
Эта версия JHLIFT CDD15 Z предназначена для стеллажей высотой до 3,3 метра при проверенном верхнем габарите. Для артикула PS053894 подтверждены подъём 3300 мм, нагрузка 1500 кг и аккумулятор Li-Ion 24 В 60 Ач. Машина перемещается и поднимает груз электроприводом, оператор сопровождает её с рукоятью управления.
Нагрузка на максимальной высоте
Для подбора разделяют номинальную и остаточную нагрузку. На полу штабелёр рассчитан на 1500 кг, на верхней точке 3300 мм заявлено 750 кг. Чем дальше фактический центр груза от мачты относительно 600 мм, тем строже должен быть расчёт.
Мачта и свободное пространство
Сложенная мачта имеет высоту 2145 мм, полностью выдвинутая достигает 3795 мм. Первую цифру сверяют с воротами, лифтом и низкими перекрытиями, вторую с потолком, светильниками и коммуникациями у стеллажа. Сам подъём вил 3300 мм не заменяет эти два замера.
Аккумуляторное исполнение
Энергосистема этой позиции указана как Li-Ion 24 В 60 Ач. Литий-ионное исполнение удобно там, где график допускает короткие промежуточные зарядки. Режим зарядки, температуру помещения и совместимость зарядного устройства проверяют по документам именно поставленной батареи. Зарядное место не оставляют на потом: его расположение, кабель, защита и режим доступа входят в подготовку склада к вводу машины.
Габариты и разворот
Штабелёр занимает 1810 x 820 мм при базе 1190 мм. Для поворота указан радиус 1385 мм. Планировку проверяют с реальной палетой: её углы описывают другую траекторию и могут выйти за контур корпуса.
Вилы и совместимость с палетой
Для работы с тарой подтверждены вилы 60/170/1150 мм и наружный размер 560 мм. Длина 1150 мм подходит только тогда, когда груз можно взять на полную глубину. Поперечный захват и закрытое дно палеты согласуют заранее.
Рабочий проход
Значение рабочего прохода 2180 мм служит ориентиром для типовой палеты. Если тара отличается, расчёт повторяют. Особое внимание уделяют входу в ряд: прямой коридор может быть достаточным, а зона поворота перед стеллажом окажется тесной.
Движение и сменный цикл
С грузом штабелёр движется до 4 км/ч, без груза до 4,5 км/ч. Эти скорости подходят для сопровождаемой работы, но длина маршрута всё равно влияет на производительность. На пересечениях, у дверей и стеллажей темп снижают по правилам объекта.
Колёса и покрытие
Штабелёр опирается на полиуретан колёса размером 210х70 и 80х70 мм. Выбор маршрута начинается с пола: уклон, порог или трещина могут оказаться важнее номинальной скорости. Неровную зону не проходят с поднятым грузом.
Характеристики артикула PS053894
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 3300 мм;
- остаточная грузоподъёмность на полной высоте: 750 кг;
- мачта в сложенном и выдвинутом положении: 2145/3795 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1810 x 820 мм;
- батарея: Li-Ion 24 В 60 Ач;
- масса с аккумулятором: 570 кг.
Данные для подбора
Подбор начинается с карты операции: где взять палету, как далеко вести, на какую полку поставить и сколько раз повторить. Для высоты 3300 мм ограничением является 750 кг. Фото склада полезны, но все ключевые расстояния фиксируют числами.
Приёмка техники
Приёмка начинается с таблички: PS053894, JHLIFT CDD15 Z, 3300 мм, Li-Ion 24 В 60 Ач. Проверяют комплектность, зарядное устройство, крепёж, торможение и плавность хода. Совпадение цвета и фотографии серии не подтверждает нужную комплектацию.
Обслуживание и зарядка
Плановое обслуживание связывают с моточасами и условиями склада. Пыль, упаковочная лента и частые циклы требуют более внимательного осмотра колёс и мачты. Для позиции заявлено 2 года или 3000 моточасов; точный перечень гарантийных обязанностей проверяют до подписания документов.
Безопасная работа
Перед подъёмом подтверждают массу, центр тяжести и целостность тары. Руки и ноги не размещают под вилами или колёсами. Если упаковка закрывает обзор, движение организуют по правилам предприятия с безопасным направлением и сигнальщиком.
Что указать в заказе
В заказе фиксируют JHLIFT CDD15 Z, артикул PS053894, подъём 3300 мм, остаток 750 кг и батарею Li-Ion 24 В 60 Ач. Цена берётся из текущего поля карточки и не зашита в текст. Замена аккумулятора или мачты означает другую позицию.
