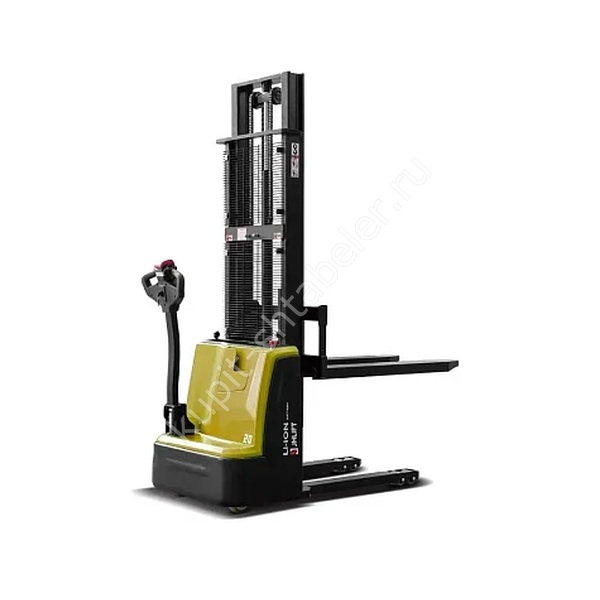

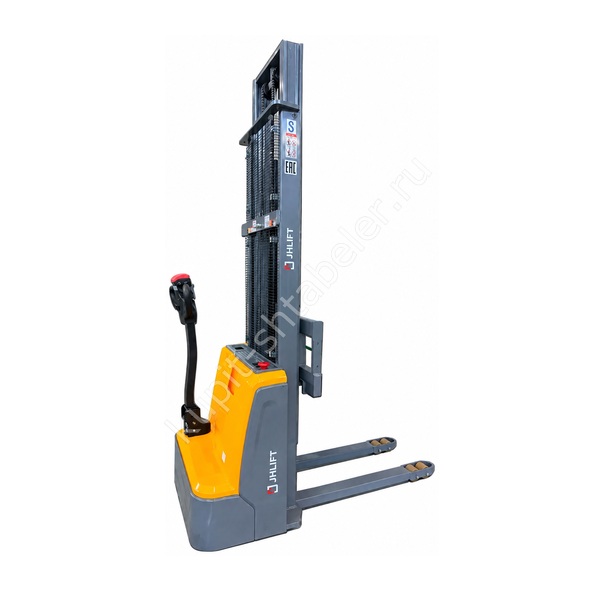

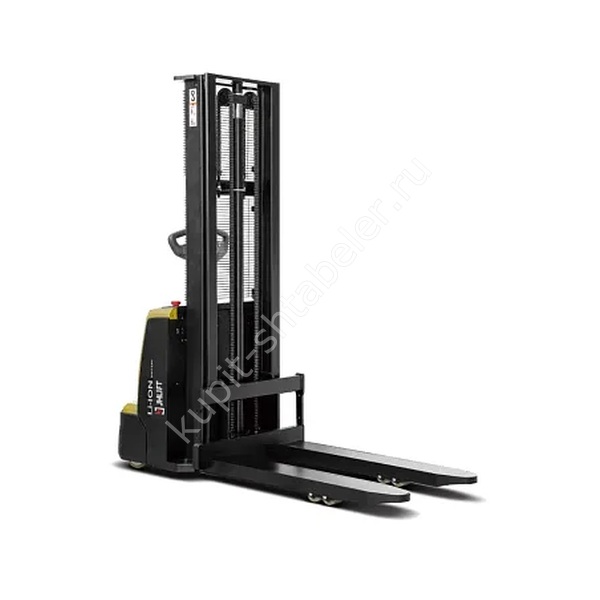

Фото серии
О модели
Точная версия JHLIFT CDD15 Z
Позиция PS053895 фиксирует конкретный самоходный штабелёр JHLIFT CDD15 Z: 1500 кг, мачта 3300 мм, питание свинцово-кислотная 24 В 85 Ач. Эти данные нельзя переносить на соседнюю версию с другой высотой или типом батареи, даже если внешние фотографии серии похожи.
Нагрузка на максимальной высоте
Номинальные 1500 кг относятся к базовой точке работы, а на максимальной высоте поставщик указывает остаточную грузоподъёмность 750 кг. Для верхнего яруса применяют именно второе значение и дополнительно учитывают центр тяжести 600 мм. Если груз выступает вперёд, допустимая масса требует отдельной проверки.
Мачта и свободное пространство
Для маршрута важен габарит мачты 2145 мм, для рабочей зоны верхний размер 3795 мм. Вилы поднимаются до 3300 мм, но верх палеты и упаковки будет выше. Поэтому свободный потолочный запас считают по фактической высоте груза.
Аккумуляторное исполнение
Артикул PS053895 поставляется с батареей свинцово-кислотная 24 В 85 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. При расчёте смены полезнее опираться на циклограмму объекта, чем на абстрактное время работы: вес палет, подъём и длина маршрута меняют расход энергии.
Габариты и разворот
Штабелёр занимает 1810 x 820 мм при базе 1190 мм. Для поворота указан радиус 1385 мм. Планировку проверяют с реальной палетой: её углы описывают другую траекторию и могут выйти за контур корпуса.
Вилы и совместимость с палетой
Вилы имеют сечение и длину 60/170/1150 мм; по наружным сторонам между ними 560 мм. Эти параметры сопоставляют не с названием поддона, а с фактическими проёмами. Нагрузка должна лечь симметрично и не висеть на концах вил.
Рабочий проход
Поставщик приводит рабочий проход 2180 мм. Это исходное значение для сравнения, а не универсальная ширина коридора: результат зависит от ориентации палеты, её размеров и зазоров. На объекте разворот размечают в масштабе и проверяют без груза.
Движение и сменный цикл
Ходовой привод развивает 4 км/ч с палетой и 4,5 км/ч без неё. При расчёте цикла добавляют время на позиционирование, подъём и безопасный разворот. Паспортная скорость не является разрешённой скоростью во всех зонах склада.
Колёса и покрытие
На машине установлены полиуретан колёса: передние 210х70 мм и задние 80х70 мм. Они рассчитаны на ровное твёрдое покрытие. Стыки плит, пороги, мусор и выбоины увеличивают ударную нагрузку и раскачивают поднятую палету.
Характеристики артикула PS053895
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 3300 мм;
- остаточная грузоподъёмность на полной высоте: 750 кг;
- мачта в сложенном и выдвинутом положении: 2145/3795 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1810 x 820 мм;
- батарея: свинцово-кислотная 24 В 85 Ач;
- масса с аккумулятором: 570 кг.
Данные для подбора
Чтобы подтвердить JHLIFT CDD15 Z 3300, менеджеру сообщают параметры палеты, высоту яруса, длину пути и график зарядки. Номинальные 1500 кг сами по себе недостаточны: наверху действует предел 750 кг.
Приёмка техники
При получении сверяют артикул PS053895, высоту 3300 мм и батарею свинцово-кислотная 24 В 85 Ач. Затем осматривают мачту, цепи, вилы, колёса, разъёмы и корпус. Первый цикл выполняют без груза, второй с известной контрольной палетой в освобождённой зоне.
Обслуживание и зарядка
В ежесменный осмотр входят колёса, вилы, цепи, мачта, тормоз и состояние батареи. Интервалы обслуживания берут из паспорта поставленной машины. Гарантия источника указана как 2 года или 3000 моточасов, но она не отменяет журнал осмотров и своевременную остановку при неисправности.
Безопасная работа
Под поднятой палетой не проходят, людей на вилах не перевозят, груз руками во время движения мачты не удерживают. На повороте вилы опускают в транспортное положение. Неизвестная масса, повреждённый поддон или боковой перекос являются причиной остановить операцию.
Что указать в заказе
В заказе фиксируют JHLIFT CDD15 Z, артикул PS053895, подъём 3300 мм, остаток 750 кг и батарею свинцово-кислотная 24 В 85 Ач. Цена берётся из текущего поля карточки и не зашита в текст. Замена аккумулятора или мачты означает другую позицию.
