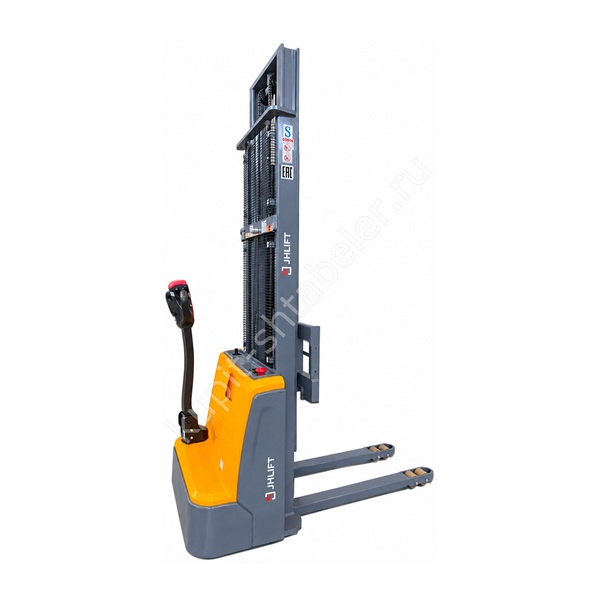

Фото серии
О модели
Точная версия JHLIFT CDD15 Z
JHLIFT CDD15 Z в позиции PS053897 является сопровождаемым самоходным штабелёром для уровней до 3,5 метра, где особенно важна остаточная грузоподъёмность. Точная модификация поднимает 1500 кг от пола и имеет мачту на 3500 мм. Установлена батарея свинцово-кислотная 24 В 85 Ач; это отдельная товарная версия, а не вариант, выбираемый после заказа.
Нагрузка на максимальной высоте
Для подбора разделяют номинальную и остаточную нагрузку. На полу штабелёр рассчитан на 1500 кг, на верхней точке 3500 мм заявлено 600 кг. Чем дальше фактический центр груза от мачты относительно 600 мм, тем строже должен быть расчёт.
Мачта и свободное пространство
Проходимость и рабочая высота проверяются разными параметрами. До подъёма мачта занимает 2245 мм, при полном ходе 3995 мм. Для вил заявлено 3500 мм. Самую низкую точку проёма и самую высокую точку зоны хранения измеряют отдельно.
Аккумуляторное исполнение
Энергосистема этой позиции указана как свинцово-кислотная 24 В 85 Ач. Свинцово-кислотное исполнение требует заранее определить место и регламент зарядки. Вентиляцию, осмотр клемм и допустимую глубину разряда организуют по паспорту установленной батареи, а не по общим советам для серии. Зарядное место не оставляют на потом: его расположение, кабель, защита и режим доступа входят в подготовку склада к вводу машины.
Габариты и разворот
Для карты маршрута используют длину 1810 мм, ширину 820 мм и радиус поворота 1385 мм. База колёс равна 1190 мм. К расчёту добавляют палету, свес груза и пространство для безопасной работы оператора.
Вилы и совместимость с палетой
Размер вил указан как 60/170/1150 мм, их длина 1150 мм, наружная ширина 560 мм. Перед покупкой измеряют карманы палеты и убеждаются, что вилы входят полностью. Повреждённая доска или нестандартное основание требуют отдельного решения.
Рабочий проход
Рабочая ширина 2180 мм взята из точной карточки. Для реального склада её сверяют с направлением захвата и траекторией задней части корпуса. Оставлять зазор только по сантиметру нельзя: неровность установки палеты быстро съест такой резерв.
Движение и сменный цикл
Для перемещения указаны 4/4,5 км/ч с грузом и без него. Самоходный привод снимает ручное усилие на длинном пути, но оператор остаётся рядом с машиной. Маршрут должен быть отделён от встречного движения людей.
Колёса и покрытие
Штабелёр опирается на полиуретан колёса размером 210х70 и 80х70 мм. Выбор маршрута начинается с пола: уклон, порог или трещина могут оказаться важнее номинальной скорости. Неровную зону не проходят с поднятым грузом.
Характеристики артикула PS053897
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 3500 мм;
- остаточная грузоподъёмность на полной высоте: 600 кг;
- мачта в сложенном и выдвинутом положении: 2245/3995 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1810 x 820 мм;
- батарея: свинцово-кислотная 24 В 85 Ач;
- масса с аккумулятором: 570 кг.
Данные для подбора
Подбор начинается с карты операции: где взять палету, как далеко вести, на какую полку поставить и сколько раз повторить. Для высоты 3500 мм ограничением является 600 кг. Фото склада полезны, но все ключевые расстояния фиксируют числами.
Приёмка техники
До ввода сопоставляют заказ с маркировкой артикула PS053897. Отдельно сверяют мачту 3500 мм и аккумулятор свинцово-кислотная 24 В 85 Ач. Холостой подъём, движение и тормоз проверяют до работы с палетой; подтёк, люфт или повреждённый кабель фиксируют сразу.
Обслуживание и зарядка
Технический журнал заводят с даты ввода. В нём отмечают осмотр мачты, цепей, колёс, тормоза и батареи. Заявленная гарантия 2 года или 3000 моточасов действует в рамках условий поставщика, поэтому зарядку и обслуживание не заменяют самодельными процедурами.
Безопасная работа
Перед подъёмом подтверждают массу, центр тяжести и целостность тары. Руки и ноги не размещают под вилами или колёсами. Если упаковка закрывает обзор, движение организуют по правилам предприятия с безопасным направлением и сигнальщиком.
Что указать в заказе
Для счёта используют полный набор признаков: PS053897, 1500 кг, мачта 3500 мм, аккумулятор свинцово-кислотная 24 В 85 Ач. В спецификации отдельно повторяют остаточную нагрузку 600 кг, чтобы номинал не был ошибочно принят за значение на верхней полке.
