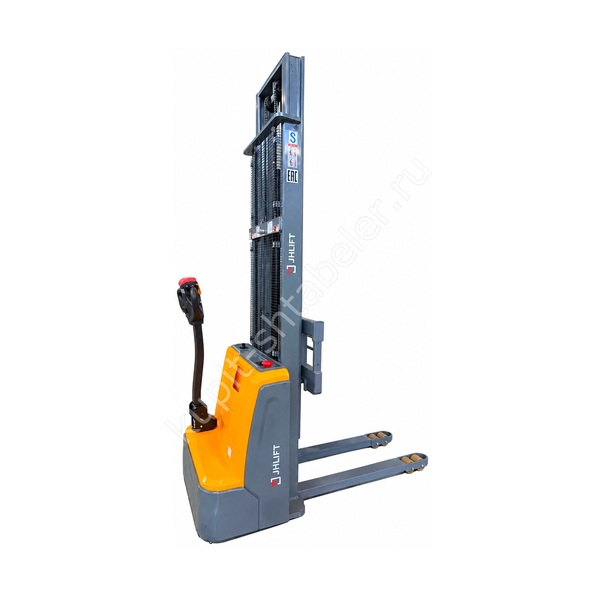

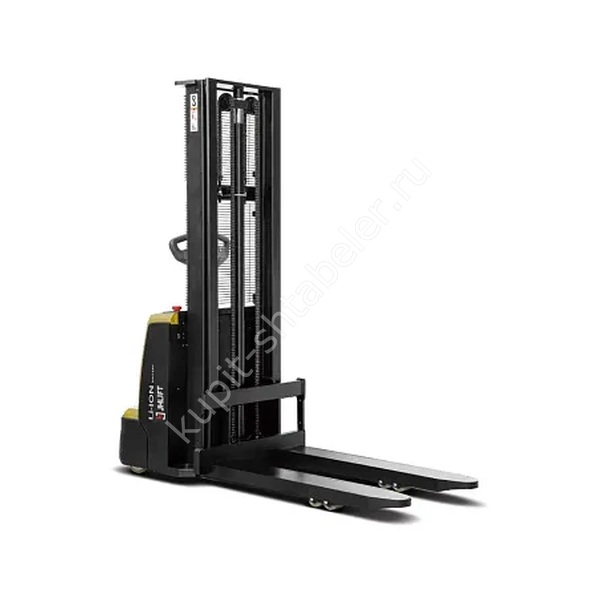

Фото серии
О модели
Точная версия JHLIFT CDD15 Z
Артикул PS056788 относится к электрическому штабелёру JHLIFT CDD15 Z с поводковым управлением. Его номинальная грузоподъёмность равна 1500 кг, высота вил составляет 3500 мм, батарея указана как Li-Ion 24 В 60 Ач. Карточка описывает одну подтверждённую комплектацию.
Нагрузка на максимальной высоте
Номинальные 1500 кг относятся к базовой точке работы, а на максимальной высоте поставщик указывает остаточную грузоподъёмность 600 кг. Для верхнего яруса применяют именно второе значение и дополнительно учитывают центр тяжести 600 мм. Если груз выступает вперёд, допустимая масса требует отдельной проверки.
Мачта и свободное пространство
Для маршрута важен габарит мачты 2245 мм, для рабочей зоны верхний размер 3995 мм. Вилы поднимаются до 3500 мм, но верх палеты и упаковки будет выше. Поэтому свободный потолочный запас считают по фактической высоте груза.
Аккумуляторное исполнение
Энергосистема этой позиции указана как Li-Ion 24 В 60 Ач. Литий-ионное исполнение удобно там, где график допускает короткие промежуточные зарядки. Режим зарядки, температуру помещения и совместимость зарядного устройства проверяют по документам именно поставленной батареи. Зарядное место не оставляют на потом: его расположение, кабель, защита и режим доступа входят в подготовку склада к вводу машины.
Габариты и разворот
Штабелёр занимает 1810 x 820 мм при базе 1190 мм. Для поворота указан радиус 1385 мм. Планировку проверяют с реальной палетой: её углы описывают другую траекторию и могут выйти за контур корпуса.
Вилы и совместимость с палетой
Палету проверяют по вилам 60/170/1150 мм и ширине по наружным кромкам 560 мм. Номинальная длина 1150 мм не разрешает поднимать тару с неподходящими карманами. Центр тяжести должен оставаться в расчётной зоне.
Рабочий проход
Для операции указан проход 2180 мм, однако его нельзя переносить в план склада без уточнения палеты. При узком коридоре учитывают радиус 1385 мм, свес упаковки и место оператора. Защитные стойки и сетки тоже входят в фактический габарит.
Движение и сменный цикл
Для перемещения указаны 4/4,5 км/ч с грузом и без него. Самоходный привод снимает ручное усилие на длинном пути, но оператор остаётся рядом с машиной. Маршрут должен быть отделён от встречного движения людей.
Колёса и покрытие
Штабелёр опирается на полиуретан колёса размером 210х70 и 80х70 мм. Выбор маршрута начинается с пола: уклон, порог или трещина могут оказаться важнее номинальной скорости. Неровную зону не проходят с поднятым грузом.
Характеристики артикула PS056788
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 3500 мм;
- остаточная грузоподъёмность на полной высоте: 600 кг;
- мачта в сложенном и выдвинутом положении: 2245/3995 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1810 x 820 мм;
- батарея: Li-Ion 24 В 60 Ач;
- масса с аккумулятором: 570 кг.
Данные для подбора
Чтобы подтвердить JHLIFT CDD15 Z 3500, менеджеру сообщают параметры палеты, высоту яруса, длину пути и график зарядки. Номинальные 1500 кг сами по себе недостаточны: наверху действует предел 600 кг.
Приёмка техники
При получении сверяют артикул PS056788, высоту 3500 мм и батарею Li-Ion 24 В 60 Ач. Затем осматривают мачту, цепи, вилы, колёса, разъёмы и корпус. Первый цикл выполняют без груза, второй с известной контрольной палетой в освобождённой зоне.
Обслуживание и зарядка
Плановое обслуживание связывают с моточасами и условиями склада. Пыль, упаковочная лента и частые циклы требуют более внимательного осмотра колёс и мачты. Для позиции заявлено 2 года или 3000 моточасов; точный перечень гарантийных обязанностей проверяют до подписания документов.
Безопасная работа
Перед подъёмом подтверждают массу, центр тяжести и целостность тары. Руки и ноги не размещают под вилами или колёсами. Если упаковка закрывает обзор, движение организуют по правилам предприятия с безопасным направлением и сигнальщиком.
Что указать в заказе
Для счёта используют полный набор признаков: PS056788, 1500 кг, мачта 3500 мм, аккумулятор Li-Ion 24 В 60 Ач. В спецификации отдельно повторяют остаточную нагрузку 600 кг, чтобы номинал не был ошибочно принят за значение на верхней полке.
