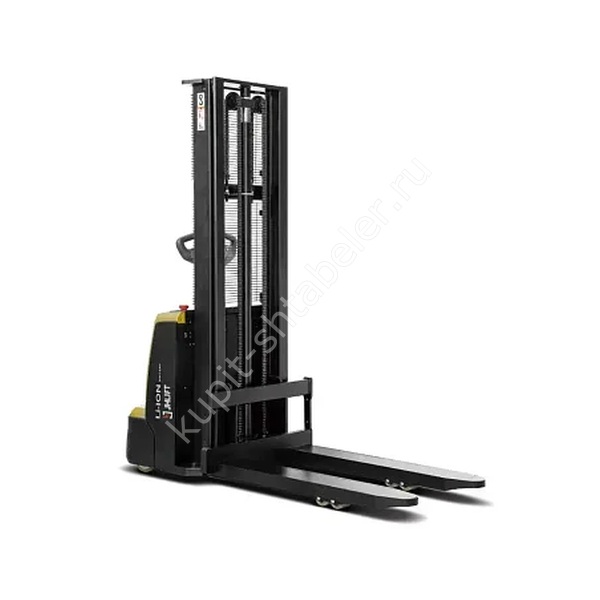

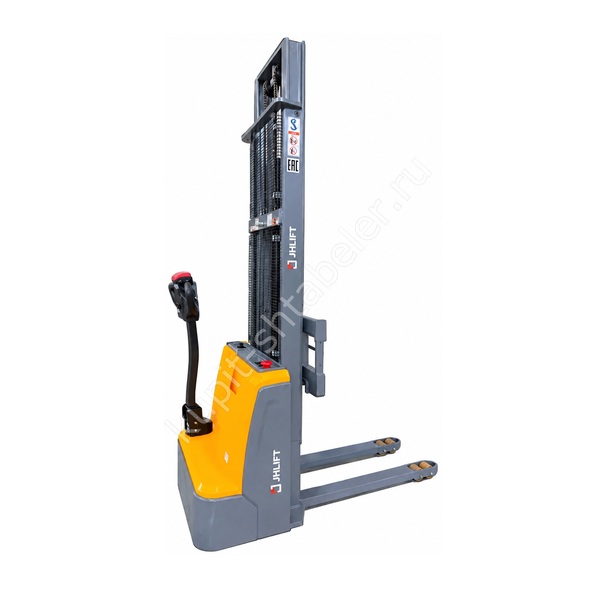

Фото серии
О модели
Точная версия JHLIFT CDD15 Z
JHLIFT CDD15 Z в позиции PS056673 является сопровождаемым самоходным штабелёром для четырёхметровых ярусов с заранее рассчитанной массой на верхней отметке. Точная модификация поднимает 1500 кг от пола и имеет мачту на 4000 мм. Установлена батарея Li-Ion 24 В 60 Ач; это отдельная товарная версия, а не вариант, выбираемый после заказа.
Нагрузка на максимальной высоте
Для подбора разделяют номинальную и остаточную нагрузку. На полу штабелёр рассчитан на 1500 кг, на верхней точке 4000 мм заявлено 400 кг. Чем дальше фактический центр груза от мачты относительно 600 мм, тем строже должен быть расчёт.
Мачта и свободное пространство
Сложенная мачта имеет высоту 2495 мм, полностью выдвинутая достигает 4495 мм. Первую цифру сверяют с воротами, лифтом и низкими перекрытиями, вторую с потолком, светильниками и коммуникациями у стеллажа. Сам подъём вил 4000 мм не заменяет эти два замера.
Аккумуляторное исполнение
Энергосистема этой позиции указана как Li-Ion 24 В 60 Ач. Литий-ионное исполнение удобно там, где график допускает короткие промежуточные зарядки. Режим зарядки, температуру помещения и совместимость зарядного устройства проверяют по документам именно поставленной батареи. Зарядное место не оставляют на потом: его расположение, кабель, защита и режим доступа входят в подготовку склада к вводу машины.
Габариты и разворот
Для карты маршрута используют длину 1810 мм, ширину 820 мм и радиус поворота 1385 мм. База колёс равна 1190 мм. К расчёту добавляют палету, свес груза и пространство для безопасной работы оператора.
Вилы и совместимость с палетой
Вилы имеют сечение и длину 60/170/1150 мм; по наружным сторонам между ними 560 мм. Эти параметры сопоставляют не с названием поддона, а с фактическими проёмами. Нагрузка должна лечь симметрично и не висеть на концах вил.
Рабочий проход
Рабочая ширина 2180 мм взята из точной карточки. Для реального склада её сверяют с направлением захвата и траекторией задней части корпуса. Оставлять зазор только по сантиметру нельзя: неровность установки палеты быстро съест такой резерв.
Движение и сменный цикл
Ходовой привод развивает 4 км/ч с палетой и 4,5 км/ч без неё. При расчёте цикла добавляют время на позиционирование, подъём и безопасный разворот. Паспортная скорость не является разрешённой скоростью во всех зонах склада.
Колёса и покрытие
Штабелёр опирается на полиуретан колёса размером 210х70 и 80х70 мм. Выбор маршрута начинается с пола: уклон, порог или трещина могут оказаться важнее номинальной скорости. Неровную зону не проходят с поднятым грузом.
Характеристики артикула PS056673
- номинальная грузоподъёмность: 1500 кг;
- высота подъёма: 4000 мм;
- остаточная грузоподъёмность на полной высоте: 400 кг;
- мачта в сложенном и выдвинутом положении: 2495/4495 мм;
- вилы: 60/170/1150 мм, наружная ширина 560 мм;
- общий габарит: 1810 x 820 мм;
- батарея: Li-Ion 24 В 60 Ач;
- масса с аккумулятором: 570 кг.
Данные для подбора
В заявке нужны масса груза, его глубина, высота установки, ширина ряда, качество пола и сменная интенсивность. Модель с мачтой 4000 мм выбирают только после проверки остаточной нагрузки 400 кг и верхнего габарита 4495 мм.
Приёмка техники
Приёмка начинается с таблички: PS056673, JHLIFT CDD15 Z, 4000 мм, Li-Ion 24 В 60 Ач. Проверяют комплектность, зарядное устройство, крепёж, торможение и плавность хода. Совпадение цвета и фотографии серии не подтверждает нужную комплектацию.
Обслуживание и зарядка
В ежесменный осмотр входят колёса, вилы, цепи, мачта, тормоз и состояние батареи. Интервалы обслуживания берут из паспорта поставленной машины. Гарантия источника указана как 2 года или 3000 моточасов, но она не отменяет журнал осмотров и своевременную остановку при неисправности.
Безопасная работа
Вилы вводят полностью и симметрично, маршрут освобождают заранее. Двигаться с грузом на рабочей высоте нельзя. Любой необычный звук, рывок или смещение упаковки требует опустить палету и вывести машину из работы до проверки.
Что указать в заказе
В документах записывают JHLIFT CDD15 Z 4000, артикул PS056673 и батарею Li-Ion 24 В 60 Ач. Отдельно подтверждают нагрузку на требуемой полке. Такой порядок исключает отгрузку похожей версии с другой мачтой или аккумулятором.
