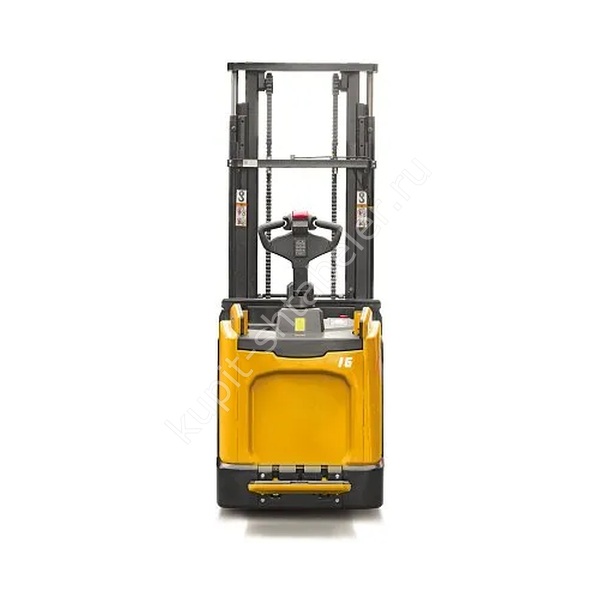

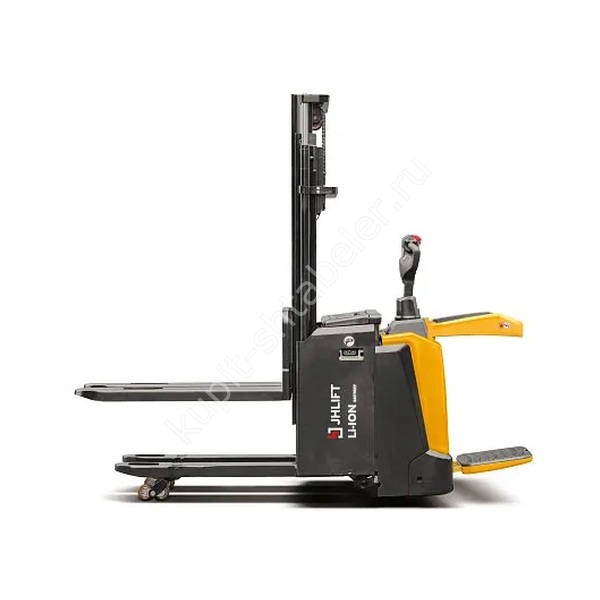

Фото серии
О модели
Точная версия JHLIFT CDD20-X-S-SID
JHLIFT CDD20-X-S-SID, артикул PS047932, предназначен для одновременной обработки двух палет в интенсивном потоке. Источник фиксирует грузоподъёмность 1000 кг и подъём 1660 - 2905 мм. Карточка относится к этой товарной записи; похожее название соседней версии не подтверждает ту же мачту, батарею или грузовую диаграмму.
Нагрузка и центр тяжести
Номинальная грузоподъёмность не означает одинаковую нагрузку во всём диапазоне мачты. Для JHLIFT CDD20-X-S-SID записано 1000 кг, а остаточная нагрузка равна 700-1000 кг. В заявке указывают массу, глубину и положение центра тяжести груза.
Мачта и рабочая высота
Мачту сверяют одновременно с самой низкой точкой маршрута и верхней рабочей зоной. Для этой записи подтверждён подъём 1660 - 2905 мм, транспортный габарит 1305-1495 мм, полный габарит 2115-3435 мм. Запас по потолку задают отдельно.
Габариты и маневрирование
При планировке используют длину 2111 мм и ширину 921 мм. Радиус 1840 мм проверяют разметкой с реальной тарой. Узкое прямое место ещё не гарантирует безопасный вход в ряд.
Совместимость с грузом
Совместимость проверяют по фактическому основанию груза. Исходный размер указан как 65/185/1190 мм. Закрытое дно, нестандартные карманы, выступающая упаковка и смещённый центр обсуждаются до заказа, поскольку они меняют устойчивость и остаточную нагрузку.
Батарея и зарядка
Для артикула PS047932 источник приводит батарею 48V 80Ah. До поставки фиксируют технологию, ёмкость, разъём и штатное зарядное устройство. Зарядное место должно быть сухим, защищённым и организованным по инструкции к фактически установленной АКБ.
Колёса и покрытие пола
Покрытие влияет на ресурс роликов, точность установки и безопасность груза. Для этой версии заявлен материал «полиуретан». Металлические пороги, крошку, кабели и резкие перепады высоты устраняют, а не проходят с поднятым грузом.
Скорость и рабочий цикл
Скорость движения составляет 9,5 км/ч с грузом и 12,5 км/ч без него. В расчёт входят подход, точное позиционирование, подъём, установка и обратный ход. У людей, дверей и пересечений скорость ограничивают правила объекта.
Особенности артикула PS047932
Исполнение X-S-SID оснащено платформой оператора и рассчитано на обработку двух палет. Диапазон высот и остатка относится к вариантам мачты; точную комбинацию закрепляют в спецификации.
Характеристики
- грузоподъёмность: 1000 кг;
- высота подъёма: 1660 - 2905 мм;
- остаточная грузоподъёмность: 700-1000 кг;
- габариты: 2111 x 921 мм;
- рабочий орган: 65/185/1190 мм;
- батарея: 48V 80Ah;
- масса: 970 кг;
Данные для подбора
Заявка должна описывать операцию: что поднимать, откуда брать, на какую отметку ставить и как далеко перевозить. Затем сверяют мачту, габариты, батарею и остаточную нагрузку артикула PS047932. Фото склада дополняет замеры, но не заменяет их.
Приёмка техники
При получении сверяют JHLIFT, модель, артикул PS047932, мачту, батарею и рабочий орган. Осматривают сварные соединения, цепи, ролики, гидролинии, разъёмы и маркировку. Первый цикл выполняют без груза, затем с известной контрольной массой в свободной зоне.
Обслуживание
Журнал обслуживания ведут с даты ввода. В нём отмечают состояние роликов, крепежа, мачты, гидравлики и электрики. Заявленная масса 970 кг учитывается при перевозке и подготовке пола. Неисправную машину выводят из работы до диагностики.
Безопасная работа
Людей на вилах или платформе для груза не перевозят, под поднятой тарой не проходят. Груз берут полностью и симметрично, маршрут освобождают заранее. Неизвестная масса, повреждённая тара, боковой перекос или потеря обзора являются причиной остановить операцию. Допуск к управлению получают только обученные сотрудники по правилам предприятия.
Что указать в заказе
Коммерческая спецификация должна повторять модель JHLIFT CDD20-X-S-SID, код PS047932, рабочую высоту, допустимую нагрузку и выбранную батарею. Любая замена мачты, платформы, захвата или аккумулятора требует новой проверки, даже если название серии остаётся прежним.
