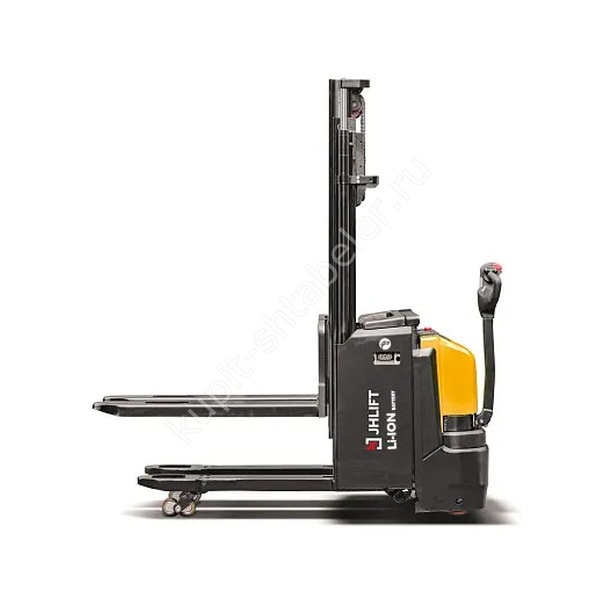

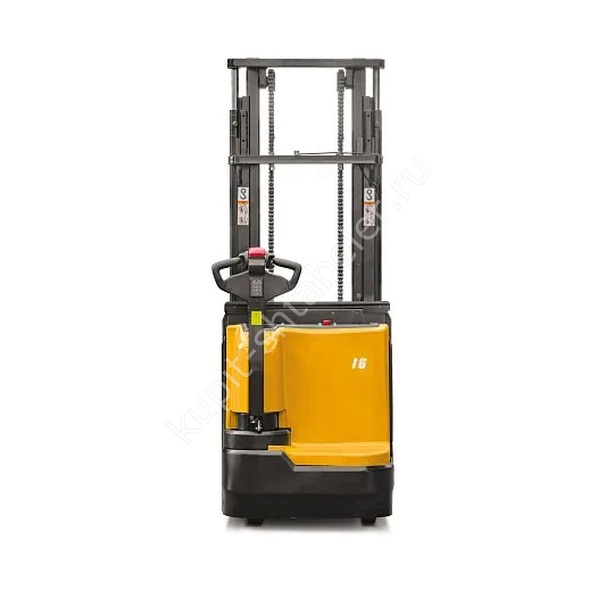

Точная версия JHLIFT CDD20-X-SID
JHLIFT CDD20-X-SID, артикул PS047931, предназначен для одновременной обработки двух палет в интенсивном потоке. Источник фиксирует грузоподъёмность 1000 кг и подъём 1660 - 2905 мм. Карточка относится к этой товарной записи; похожее название соседней версии не подтверждает ту же мачту, батарею или грузовую диаграмму.
Нагрузка и центр тяжести
Номинальная грузоподъёмность не означает одинаковую нагрузку во всём диапазоне мачты. Для JHLIFT CDD20-X-SID записано 1000 кг, а остаточная нагрузка равна 700-1000 кг. В заявке указывают массу, глубину и положение центра тяжести груза.
Мачта и рабочая высота
Мачту сверяют одновременно с самой низкой точкой маршрута и верхней рабочей зоной. Для этой записи подтверждён подъём 1660 - 2905 мм, транспортный габарит 1305-1495 мм, полный габарит 2115-3435 мм. Запас по потолку задают отдельно.
Габариты и маневрирование
При планировке используют длину 2004 мм и ширину 814 мм. Радиус 1770 мм проверяют разметкой с реальной тарой. Узкое прямое место ещё не гарантирует безопасный вход в ряд.
Совместимость с грузом
Рабочий орган и тара должны совпасть по размерам. Вилы или платформа имеют размер 65/185/1190 мм. Груз размещают симметрично, без опоры только на концы. Повреждённую палету или бочку не компенсируют дополнительным усилием механизма.
Батарея и зарядка
Для артикула PS047931 источник приводит батарею 48V 80Ah. До поставки фиксируют технологию, ёмкость, разъём и штатное зарядное устройство. Зарядное место должно быть сухим, защищённым и организованным по инструкции к фактически установленной АКБ.
Колёса и покрытие пола
Колёса или ролики выполнены из материала «полиуретан». Машина рассчитана на ровное твёрдое покрытие. Порог, выбоина, стык плит или упаковочная лента ухудшают устойчивость и торможение; маршрут осматривают до начала смены.
Скорость и рабочий цикл
Паспортная скорость сама по себе не определяет число палет в час. Для артикула указаны 6,0/6,0 км/ч под нагрузкой и порожняком. Узкие повороты и точная установка на балку обычно занимают больше времени, чем прямой участок.
Особенности артикула PS047931
CDD20-X-SID предназначен для двухпалетной операции без переноса параметров версии с платформой. У него другие длина, ширина, радиус и скорость, поэтому соседний артикул не является заменой.
Характеристики
- грузоподъёмность: 1000 кг;
- высота подъёма: 1660 - 2905 мм;
- остаточная грузоподъёмность: 700-1000 кг;
- габариты: 2004 x 814 мм;
- рабочий орган: 65/185/1190 мм;
- батарея: 48V 80Ah;
- масса: 840 кг;
Данные для подбора
Заявка должна описывать операцию: что поднимать, откуда брать, на какую отметку ставить и как далеко перевозить. Затем сверяют мачту, габариты, батарею и остаточную нагрузку артикула PS047931. Фото склада дополняет замеры, но не заменяет их.
Приёмка техники
Приёмка начинается с заводской таблички и комплекта документов. Для позиции PS047931 проверяют соответствие модели, высоты, батареи и вил либо захвата. Подтёк, повреждённый кабель, люфт или необычный шум фиксируют до начала эксплуатации.
Обслуживание
В ежесменный осмотр входят колёса, рабочий орган, мачта, цепи, тормоз и батарея. Масса машины по источнику 840 кг. Интервалы обслуживания берут из паспорта поставленной версии; самодельное изменение зарядки или гидравлики недопустимо.
Безопасная работа
Перед подъёмом подтверждают массу, устойчивость и центр груза. На повороте рабочий орган держат в транспортном положении. Резкое торможение, разворот на уклоне и движение с грузом на рабочей высоте меняют устойчивость и не допускаются. Оператор должен видеть маршрут и соблюдать разметку пешеходных зон.
Что указать в заказе
В заказе фиксируют JHLIFT CDD20-X-SID, артикул PS047931, нагрузку 1000 кг, подъём 1660 - 2905 мм и батарею 48V 80Ah. Цена берётся из текущего поля карточки и синхронно попадает в метаданные; описание не хранит устаревающую сумму.
