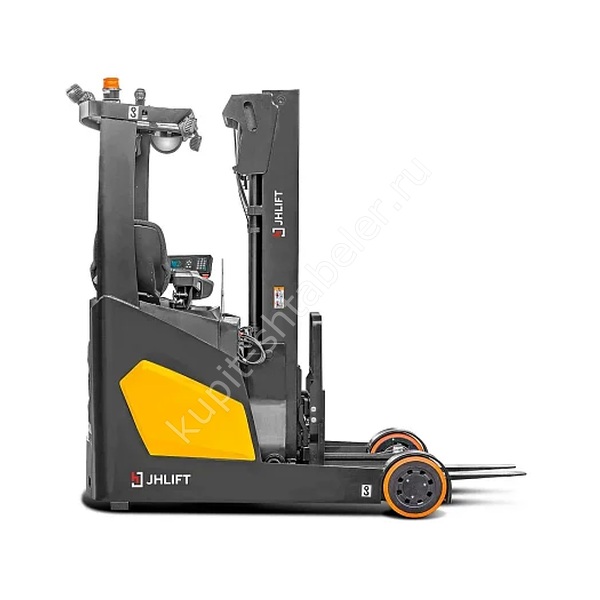

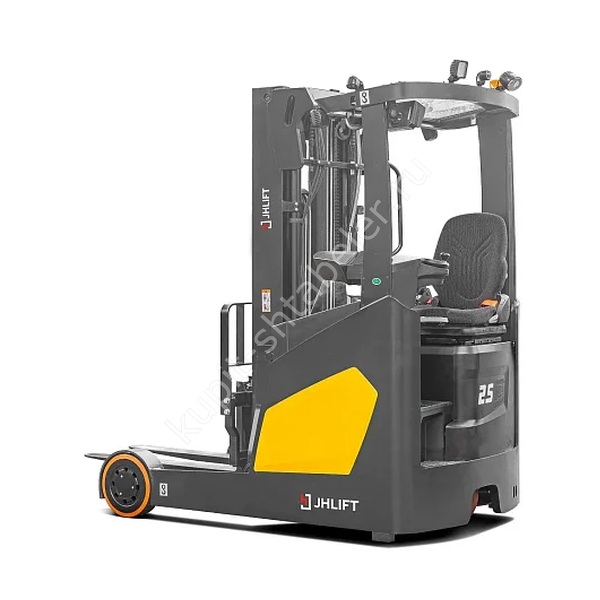

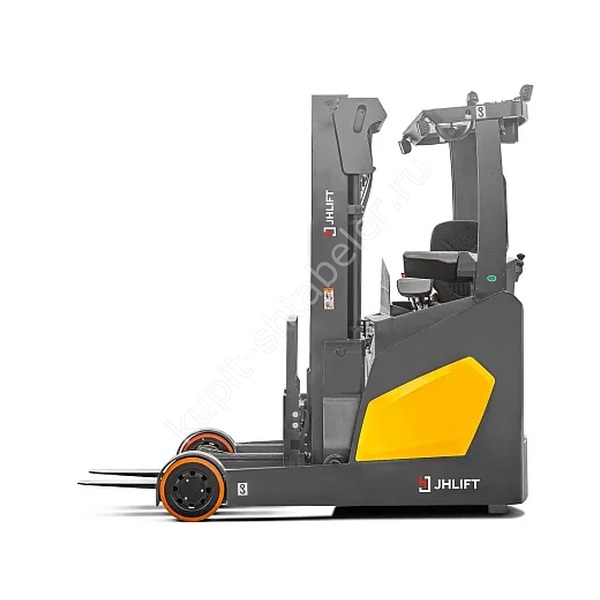

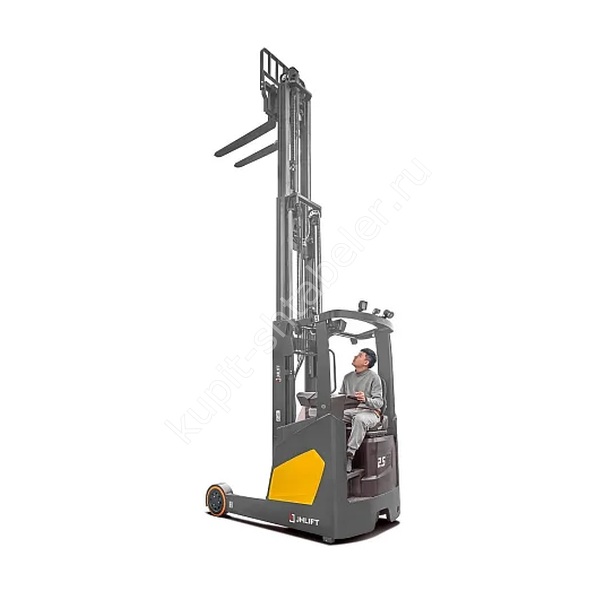

Фото серии
О модели
Ричтрак JHLIFT CQD 14-25 XC
Артикул PS042261 относится к семейству JHLIFT CQD 14-25 XC. Поставщик задаёт диапазон грузоподъёмности 1400 - 2500 кг и высоты подъёма 5000 - 13000 мм, поэтому карточка описывает линейку, а не одну неизменную машину. Перед счётом фиксируют индекс исполнения, мачту, батарею и вилы.
Груз и остаточная грузоподъёмность
Номинал 1400 - 2500 кг рассчитан при центре груза 600 мм. Длинная тара, смещённая палета и навесное оборудование увеличивают плечо нагрузки. Для заявленной мачты источник приводит остаток 2000 - 500 кг. Сравнивать модели только по нижнему номиналу нельзя.
Мачта, свободный ход и проёмы
Рабочий подъём составляет 5000 - 13000 мм. Сложенная мачта имеет 2315 - 5600 мм, полная высота при подъёме 5965 - 13965 мм, свободный ход 1350 - 4635 мм. Эти три размера проверяют по воротам, потолку, спринклерам и верхней балке стеллажа.
Габариты и разворот
Шасси без вил имеет длину 1250 - 1392 мм. Паспортный радиус 1610 - 1876 мм не заменяет пробный поворот с реальной палетой и свесом груза.
Рабочий проход
Для своей расчётной палеты карточка задаёт проход 2687 - 2867 мм. Если тара длиннее, груз имеет свес или стеллажи снабжены ограждениями, Ast считают заново. Финальную схему полезно проверить разметкой на полу.
Вилы и палета
Размер вил указан как 35×120×1150 - 40×122×1150 мм; рабочая длина составляет 1150 мм. Вилы должны заходить под палету достаточно глубоко, не цеплять поперечины и поддерживать груз без лишнего свеса. Другую длину согласуют вместе с грузовой диаграммой.
Скорость рабочего цикла
Скорость движения: 14 км/ч с грузом и 14 км/ч без груза. Подъём указан как 0.61 - 0,45 м/с под нагрузкой и 0,81 - 0,7 м/с порожняком. Реальный цикл включает торможение, выдвижение мачты, поиск ячейки и точное позиционирование, поэтому паспортный максимум не равен производительности смены.
Батарея и зарядка
Силовая конфигурация записана как Li-ion 80V. Поставщик указывает зарядку за 2 часа. Сменность считают по фактическому циклу, остаточному заряду, паузам и доступной электрической мощности зарядной зоны.
Шасси, масса и покрытие
Вес машины вместе с АКБ указан как 3330 - 3620 кг, материал шин: полиуретан. Эти параметры учитывают при оценке перекрытий, лифтов и рамп. Небольшой радиус не означает, что ричтрак можно разворачивать на уклоне или повреждённом покрытии.
Подходящие условия эксплуатации
Этот ричтрак сравнивают с альтернативами по проходу, остатку на высоте и времени полного цикла. Более высокая скорость не помогает, если оператор ждёт свободного пересечения или долго позиционирует вилы. Выдвижная мачта сокращает требуемую длину корпуса в проходе. Палету сначала снимают со стеллажа по прямой, затем мачту возвращают в транспортное положение. Движение с выдвинутой мачтой и поднятым грузом не используют как обычный режим перевозки.
Особенности исполнения PS042261
Карточка CQD 14-25 XC описывает линейку от 1400 до 2500 кг с интегрированной литиевой батареей 80 В. Диапазоны массы, длины шасси, прохода и радиуса относятся к разным версиям семейства. Остаток 2000-500 кг также нельзя переносить на произвольную высоту: нужную точку берут из диаграммы конкретной мачты. Для счёта требуется полный индекс машины, верхняя полка, масса палеты и подтверждённая ёмкость батареи, а не только название CQD 14-25 XC.
Характеристики артикула PS042261
- грузоподъёмность: 1400 - 2500 кг;
- высота подъёма: 5000 - 13000 мм;
- остаточная грузоподъёмность: 2000 - 500 кг;
- центр нагрузки: 600 мм;
- вилы: 35×120×1150 - 40×122×1150 мм;
- масса с АКБ: 3330 - 3620 кг;
- батарея: Li-ion 80V;
- шины: полиуретан;
- рабочий проход: 2687 - 2867 мм;
- код мачты: DZ;
Данные для подбора
Подбор начинают с груза и планировки, а не с фотографии. Для PS042261 фиксируют мачту, высоту подъёма, батарею, вилы и условия пола. Если есть рампа, холодильная камера или длинномер, это указывают до расчёта.
Приёмка техники
При получении сверяют артикул PS042261, модель, мачту, батарею и вилы. Осматривают цепи, каретку, опорные консоли, колёса и гидролинии. Первый цикл выполняют без груза, затем с контрольной палетой в безопасной зоне.
Обслуживание
Ежесменный осмотр охватывает вилы, цепи, ролики мачты, колёса, тормоз, гидравлику, разъёмы и заряд АКБ. Гарантия в источнике: 2 года или 3000 моточасов. Интервалы и расходные материалы берут из паспорта фактически поставленной версии.
Стоянка и зарядная зона
На стоянке вилы опускают, мачту втягивают, привод выключают и включают парковочный тормоз. Зарядное место держат сухим и свободным от горючих материалов. Повреждённый кабель или нагревающийся разъём требует остановки и осмотра сервисом.
Безопасная работа
Безопасность зависит от исправной техники, обученного оператора и размеченного маршрута. Медленная скорость не компенсирует смещённый центр или превышение остаточной нагрузки. Пешеходные пересечения организуют отдельно от стеллажного прохода.
Что указать в заказе
Для счёта нужны артикул PS042261, мачта, вилы, АКБ, зарядное устройство и условия объекта. Текущая цена: {price}. Фотография серии не заменяет письменно согласованное исполнение.
