Ричтрак JHLIFT CQD 14-25 XC SIJS Cold Store
Артикул PS043585 относится к семейству JHLIFT CQD 14-25 XC SIJS Cold Store. Поставщик задаёт диапазон грузоподъёмности 1400 - 2500 кг и высоты подъёма 5000 - 13000 мм, поэтому карточка описывает линейку, а не одну неизменную машину. Перед счётом фиксируют индекс исполнения, мачту, батарею и вилы.
Груз и остаточная грузоподъёмность
Грузоподъёмность 1400 - 2500 кг связана с расчётным центром 600 мм. Если центр уходит вперёд, допустимая масса уменьшается. Проверочное значение на высоте: 2000 - 500 кг. В заявке полезно приложить размеры самой тяжёлой палеты.
Мачта, свободный ход и проёмы
Высота вил 5000 - 13000 мм не равна габариту техники. Для маршрута важны сложенная мачта 2315 - 5600 мм и верхняя точка 5965 - 13965 мм. Свободный ход 1350 - 4635 мм показывает, насколько можно поднять вилы без увеличения внешней высоты мачты.
Габариты и разворот
Длина корпуса без вил составляет 1250 - 1392 мм. Радиус разворота 1610 - 1876 мм. В замере маршрута учитывают вилы, палету, защитные стойки и безопасный зазор до стеллажа.
Рабочий проход
Паспортный проход равен 2687 - 2867 мм либо уточняется для выбранного исполнения. Это отправная точка, а не готовый проект склада. В расчёт входят поворот корпуса, длина палеты, зазоры до стоек и ширина рабочих пересечений.
Вилы и палета
Исходная комплектация вил: 35×120×1150 - 40×122×1150 мм. Последняя величина, 1150 мм, описывает рабочую длину. Перед заказом сверяют карманы палеты, наружный развод вил, высоту входа и необходимость позиционера.
Скорость рабочего цикла
Скорость движения: 14 км/ч с грузом и 14 км/ч без груза. Подъём указан как 0.61 - 0,45 м/с под нагрузкой и 0,81 - 0,7 м/с порожняком. Реальный цикл включает торможение, выдвижение мачты, поиск ячейки и точное позиционирование, поэтому паспортный максимум не равен производительности смены.
Батарея и зарядка
В карточке указана батарея Li-ion 80V. Время зарядки: 2 часа. До поставки подтверждают напряжение, ёмкость, разъём, зарядное устройство, массу батареи и допустимую температуру эксплуатации.
Шасси, масса и покрытие
Вес машины вместе с АКБ указан как 3330 - 3620 кг, материал шин: полиуретан. Эти параметры учитывают при оценке перекрытий, лифтов и рамп. Небольшой радиус не означает, что ричтрак можно разворачивать на уклоне или повреждённом покрытии.
Подходящие условия эксплуатации
JHLIFT CQD 14-25 XC SIJS Cold Store подбирают для высотного хранения, когда важны точная установка палеты и компактный разворот. Сначала измеряют верхнюю полку, минимальный проём и фактический груз, затем проверяют остаточную грузоподъёмность. Исполнение Cold Store предназначено для низкотемпературной зоны, но рабочий диапазон и длительность нахождения в холоде должны быть записаны в спецификации. Переходы между температурными зонами планируют с учётом конденсата, обзора и правил зарядки батареи.
Особенности исполнения PS043585

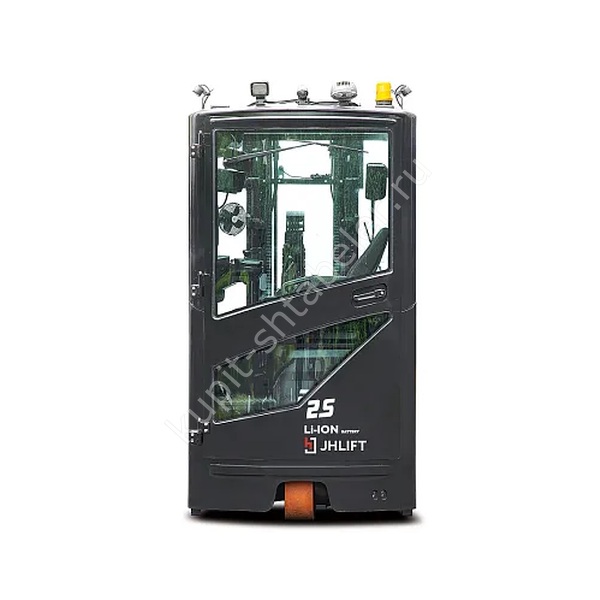

Индекс SIJS Cold Store отличает эту карточку от обычной CQD 14-25 XC. Закрытая кабина на фотографии подтверждает специальное исполнение, но не задаёт температурный предел сама по себе. В спецификации должны быть рабочая и предельная температура, продолжительность смены в камере, защита электрических компонентов, отопление и способ борьбы с запотеванием. Батарею и зарядку проверяют для переходов между холодной и тёплой зонами, где возможно образование конденсата.
Характеристики артикула PS043585
- грузоподъёмность: 1400 - 2500 кг;
- высота подъёма: 5000 - 13000 мм;
- остаточная грузоподъёмность: 2000 - 500 кг;
- центр нагрузки: 600 мм;
- вилы: 35×120×1150 - 40×122×1150 мм;
- масса с АКБ: 3330 - 3620 кг;
- батарея: Li-ion 80V;
- шины: полиуретан;
- рабочий проход: 2687 - 2867 мм;
- код мачты: DZ;
Данные для подбора
Для подбора сообщают массу и размеры палеты, центр 600 мм, высоту 5000 - 13000 мм, минимальную ширину прохода, высоту ворот и число рабочих часов. Затем согласуют мачту, вилы 1150 мм, батарею и зарядное устройство.
Приёмка техники
До ввода сопоставляют счёт, паспорт и маркировку PS043585. Техника должна соответствовать согласованным мачте, вилам и батарее. После холостого цикла проверяют работу с контрольным грузом и остановку на размеченном расстоянии.
Обслуживание
Ежесменный осмотр охватывает вилы, цепи, ролики мачты, колёса, тормоз, гидравлику, разъёмы и заряд АКБ. Гарантия в источнике: 2 года или 3000 моточасов. Интервалы и расходные материалы берут из паспорта фактически поставленной версии.
Стоянка и зарядная зона
После смены машину ставят на ровной площадке вне эвакуационных проходов. Перед зарядкой осматривают кабель, корпус батареи и разъём. Порядок проветривания, температуру и поддерживающий заряд берут из документации фактически установленной АКБ.
Безопасная работа
Перед движением оператор проверяет обзор, маршрут и состояние пола. Вилы заводят на достаточную глубину, груз располагают устойчиво. Движение с поднятой палетой, перегруз и работа с неисправным сигналом исключаются.
Что указать в заказе
Коммерческий запрос содержит код PS043585, планировку, груз и выбранные опции. Цена публикуется как {price}. Для диапазонной карточки конкретную грузоподъёмность и высоту раскрывают до выставления счёта.
