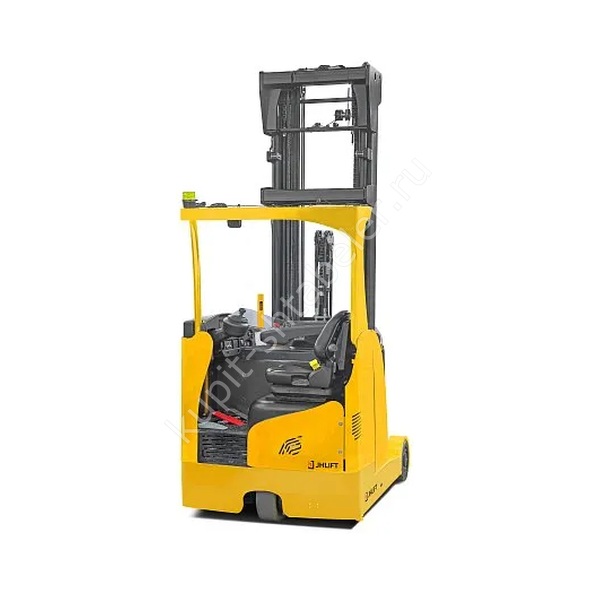

Ричтрак JHLIFT CQD 16 premium 10700 4 кВт
Артикул PS050543 идентифицирует JHLIFT CQD 16 premium 10700 4 кВт: номинальная грузоподъёмность 1600 кг, подъём 10700 мм. Эти данные перенесены из таблицы именно этой карточки. Комплектацию в счёте сверяют с паспортом и заводской табличкой до отгрузки.
Груз и остаточная грузоподъёмность
При подборе используют массу палеты и центр 600 мм. Значение 1600 кг действует для устойчивого груза, правильно заведённого на вилы. Для верхней полки требуется таблица остаточной грузоподъёмности выбранной мачты. Свес груза и смещение центра учитывают до заказа.
Мачта, свободный ход и проёмы
Мачту выбирают одновременно по полке и самому низкому проёму. У JHLIFT CQD 16 premium 10700 4 кВт зафиксированы подъём 10700 мм, транспортная высота 4250 мм и разложенный габарит 11170 мм. Свободный ход равен 1350 мм; запас по потолку оставляют отдельно.
Габариты и разворот
Для планировки подтверждена длина без вил 1439 мм при ширине 1270 мм; полный габарит 2509 мм, радиус разворота 1725 мм. Замеряют также зону выдвижения мачты и положение оператора.
Рабочий проход
Для своей расчётной палеты карточка задаёт проход расчётный по габаритам выбранной версии мм. Если тара длиннее, груз имеет свес или стеллажи снабжены ограждениями, Ast считают заново. Финальную схему полезно проверить разметкой на полу.
Вилы и палета
Размер вил указан как 122*40*1150 мм; рабочая длина составляет 1150 мм. Вилы должны заходить под палету достаточно глубоко, не цеплять поперечины и поддерживать груз без лишнего свеса. Другую длину согласуют вместе с грузовой диаграммой.
Скорость рабочего цикла
Паспортное движение составляет 14/14 км/ч с грузом и без груза по парному значению источника; значения подъёма равны 0.450-0.330/0.480 м/с. Сравнение ричтраков проводят на одинаковом маршруте: разгон, поворот, подъём, установка палеты, опускание и обратный ход.
Батарея и зарядка
Для счёта нужно дословно закрепить батарею: 48В 620Ач свинцово-кислотная. Режим зарядки отдельно уточняют. Литиевую и свинцово-кислотную версии не считают взаимозаменяемыми без проверки массы, балласта и условий обслуживания.
Шасси, масса и покрытие
Вес машины вместе с АКБ указан как 3845 кг, материал шин: полиуретан. Эти параметры учитывают при оценке перекрытий, лифтов и рамп. Небольшой радиус не означает, что ричтрак можно разворачивать на уклоне или повреждённом покрытии.
Подходящие условия эксплуатации
Рабочий сценарий для PS050543 начинается со схемы маршрута: ворота, стеллажи, пересечения, зарядная зона и число циклов за смену. Номинал и высота должны подтверждаться на самой тяжёлой палете. Выдвижная мачта сокращает требуемую длину корпуса в проходе. Палету сначала снимают со стеллажа по прямой, затем мачту возвращают в транспортное положение. Движение с выдвинутой мачтой и поднятым грузом не используют как обычный режим перевозки.
Особенности исполнения PS050543
Артикул PS050543 отличается подъёмом 10700 мм и ходовым двигателем 4 кВт. Источник прямо указывает свинцово-кислотную батарею 48 В 620 Ач, поэтому это исполнение нельзя автоматически заменять соседней карточкой на 10500 или 11000 мм. При проверке проекта сопоставляют верхнюю рабочую полку с высотой 10700 мм, сложенный габарит 4250 мм и заявленную полную высоту 11170 мм. Любое расхождение закрепляют уточнённым заводским листом до оплаты.
Характеристики артикула PS050543
- грузоподъёмность: 1600 кг;
- высота подъёма: 10700 мм;
- центр нагрузки: 600 мм;
- вилы: 122*40*1150 мм;
- масса с АКБ: 3845 кг;
- батарея: 48В 620Ач свинцово-кислотная;
- шины: полиуретан;
- ширина: 1270 мм;
- мощность ходового двигателя: 4 AC;
Данные для подбора
Подбор начинают с груза и планировки, а не с фотографии. Для PS050543 фиксируют мачту, высоту подъёма, батарею, вилы и условия пола. Если есть рампа, холодильная камера или длинномер, это указывают до расчёта.
Приёмка техники
При получении сверяют артикул PS050543, модель, мачту, батарею и вилы. Осматривают цепи, каретку, опорные консоли, колёса и гидролинии. Первый цикл выполняют без груза, затем с контрольной палетой в безопасной зоне.
Обслуживание
Журнал обслуживания ведут с даты приёмки. В нём отмечают состояние мачты, каретки, шин, тормоза и батареи. Заявленная гарантия 2 года или 3000 моточасов не отменяет регламентных осмотров и своевременной замены изношенных элементов.
Стоянка и зарядная зона
Место хранения должно исключать случайное движение техники и обеспечивать безопасный доступ к зарядке. Вилы оставляют внизу, доступ оператора блокируют. Длительное хранение и восстановление заряда выполняют по инструкции производителя батареи.
Безопасная работа
Палету перевозят с опущенными вилами, людей под грузом не допускают. Скорость снижают до входа в поворот. На уклоне не разворачиваются, а защитные устройства и ограничители не отключают ради ускорения цикла.
Что указать в заказе
В запросе указывают PS050543, JHLIFT CQD 16 premium 10700 4 кВт, нагрузку 1600 кг, подъём 10700 мм и батарею. Цена на странице: {price}. Точную комплектацию закрепляют в счёте и спецификации до оплаты.
