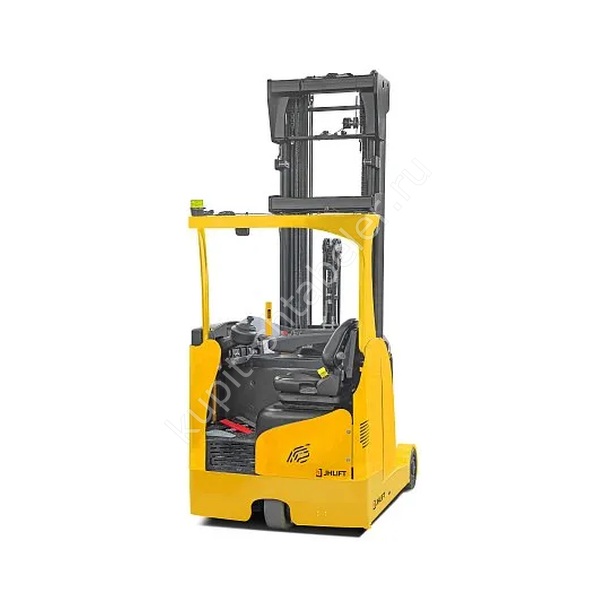

Фото серии
О модели
Ричтрак JHLIFT CQD 20 premium 11000
Артикул PS047277 идентифицирует JHLIFT CQD 20 premium 11000: номинальная грузоподъёмность 2000 кг, подъём 11000 мм. Эти данные перенесены из таблицы именно этой карточки. Комплектацию в счёте сверяют с паспортом и заводской табличкой до отгрузки.
Груз и остаточная грузоподъёмность
При подборе используют массу палеты и центр 600 мм. Значение 2000 кг действует для устойчивого груза, правильно заведённого на вилы. Для верхней полки требуется таблица остаточной грузоподъёмности выбранной мачты. Свес груза и смещение центра учитывают до заказа.
Мачта, свободный ход и проёмы
Рабочий подъём составляет 11000 мм. Сложенная мачта имеет 4450 мм, полная высота при подъёме 11670 мм, свободный ход 3780 мм. Эти три размера проверяют по воротам, потолку, спринклерам и верхней балке стеллажа.
Габариты и разворот
Длина корпуса без вил составляет 1439 мм, полная длина 2509 мм, ширина 1270 мм. Радиус разворота 1800 мм. В замере маршрута учитывают вилы, палету, защитные стойки и безопасный зазор до стеллажа.
Рабочий проход
Паспортный проход равен расчётный по габаритам выбранной версии мм либо уточняется для выбранного исполнения. Это отправная точка, а не готовый проект склада. В расчёт входят поворот корпуса, длина палеты, зазоры до стоек и ширина рабочих пересечений.
Вилы и палета
Размер вил указан как 122*40*1150 мм; рабочая длина составляет 1150 мм. Вилы должны заходить под палету достаточно глубоко, не цеплять поперечины и поддерживать груз без лишнего свеса. Другую длину согласуют вместе с грузовой диаграммой.
Скорость рабочего цикла
Скорость движения: 14/14 км/ч с грузом и без груза по парному значению источника. Подъём указан как 0.33 м/с под нагрузкой и 0.48 м/с порожняком. Реальный цикл включает торможение, выдвижение мачты, поиск ячейки и точное позиционирование, поэтому паспортный максимум не равен производительности смены.
Батарея и зарядка
В карточке указана батарея Li-Ion 48В 750Ач свинцово-кислотная. Время зарядки зависит от фактической батареи и зарядного устройства. До поставки подтверждают напряжение, ёмкость, разъём, зарядное устройство, массу батареи и допустимую температуру эксплуатации.
Шасси, масса и покрытие
Паспортная масса с АКБ: 4020 кг. Ходовая часть использует полиуретан. Для безопасной работы нужны ровный пол, достаточная несущая способность и чистые маршруты без обломков упаковки. Резкий поворот при поднятой палете исключают.
Подходящие условия эксплуатации
JHLIFT CQD 20 premium 11000 подбирают для высотного хранения, когда важны точная установка палеты и компактный разворот. Сначала измеряют верхнюю полку, минимальный проём и фактический груз, затем проверяют остаточную грузоподъёмность. Выдвижная мачта сокращает требуемую длину корпуса в проходе. Палету сначала снимают со стеллажа по прямой, затем мачту возвращают в транспортное положение. Движение с выдвинутой мачтой и поднятым грузом не используют как обычный режим перевозки.
Особенности исполнения PS047277
PS047277 поднимает 2000 кг на нижнем уровне и имеет мачту 11000 мм. Для верхней ячейки нужен отдельный остаток, потому что номинальные две тонны не действуют на всей высоте. По сравнению с версиями CQD 16 здесь увеличены колёсная база до 1535 мм, выдвижение рамы до 565 мм и радиус до 1800 мм. Источник смешивает названия технологий АКБ в одной строке; в заказе необходимо подтвердить выбранную батарею 48 В 750 Ач и подходящее зарядное устройство.
Характеристики артикула PS047277
- грузоподъёмность: 2000 кг;
- высота подъёма: 11000 мм;
- центр нагрузки: 600 мм;
- вилы: 122*40*1150 мм;
- масса с АКБ: 4020 кг;
- батарея: Li-Ion 48В 750Ач свинцово-кислотная;
- шины: полиуретан;
- ширина: 1270 мм;
- мощность ходового двигателя: 6.4 AC;
Данные для подбора
Заявка должна содержать артикул PS047277, чертёж стеллажей, верхнюю рабочую полку, размеры груза, температуру и график смен. По этим данным проверяют проход, остаток на высоте и точное исполнение JHLIFT CQD 20 premium 11000.
Приёмка техники
При получении сверяют артикул PS047277, модель, мачту, батарею и вилы. Осматривают цепи, каретку, опорные консоли, колёса и гидролинии. Первый цикл выполняют без груза, затем с контрольной палетой в безопасной зоне.
Обслуживание
Плановое ТО включает ходовую часть, выдвижной механизм, гидравлику, цепи, вилы и электрические соединения. Для позиции указано 2 года или 3000 моточасов. Самовольное изменение зарядной схемы или защитных настроек не относится к обслуживанию.
Стоянка и зарядная зона
На стоянке вилы опускают, мачту втягивают, привод выключают и включают парковочный тормоз. Зарядное место держат сухим и свободным от горючих материалов. Повреждённый кабель или нагревающийся разъём требует остановки и осмотра сервисом.
Безопасная работа
Палету перевозят с опущенными вилами, людей под грузом не допускают. Скорость снижают до входа в поворот. На уклоне не разворачиваются, а защитные устройства и ограничители не отключают ради ускорения цикла.
Что указать в заказе
Для счёта нужны артикул PS047277, мачта, вилы, АКБ, зарядное устройство и условия объекта. Текущая цена: {price}. Фотография серии не заменяет письменно согласованное исполнение.
