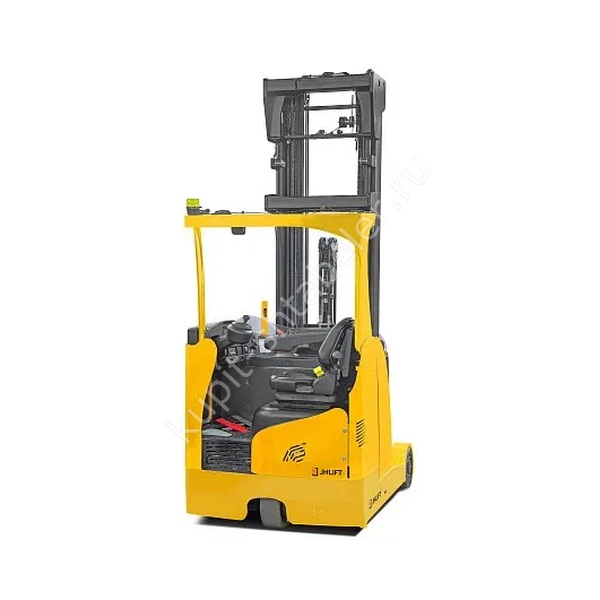

Ричтрак JHLIFT CQD 20 premium 12500
Артикул PS047284 идентифицирует JHLIFT CQD 20 premium 12500: номинальная грузоподъёмность 2000 кг, подъём 12500 мм. Эти данные перенесены из таблицы именно этой карточки. Комплектацию в счёте сверяют с паспортом и заводской табличкой до отгрузки.
Груз и остаточная грузоподъёмность
При подборе используют массу палеты и центр 600 мм. Значение 2000 кг действует для устойчивого груза, правильно заведённого на вилы. Для верхней полки требуется таблица остаточной грузоподъёмности выбранной мачты. Свес груза и смещение центра учитывают до заказа.

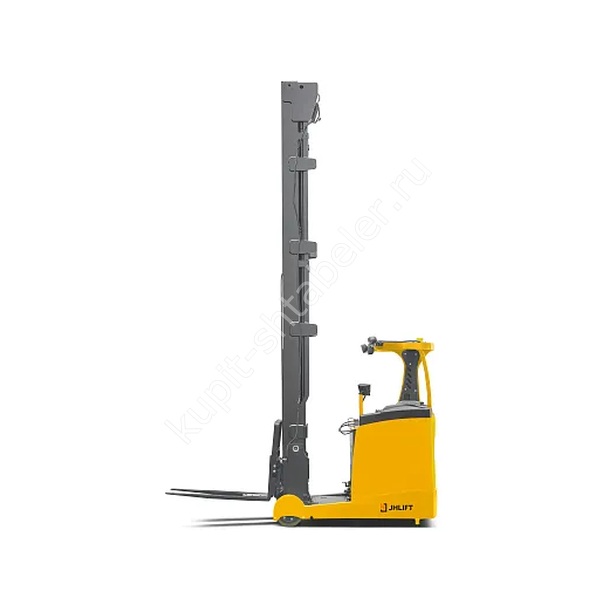

Мачта, свободный ход и проёмы
Высота вил 12500 мм не равна габариту техники. Для маршрута важны сложенная мачта 5150 мм и верхняя точка 13170 мм. Свободный ход 4480 мм показывает, насколько можно поднять вилы без увеличения внешней высоты мачты.
Габариты и разворот
Для планировки подтверждена длина без вил 1439 мм при ширине 1270 мм; полный габарит 2509 мм, радиус разворота 1800 мм. Замеряют также зону выдвижения мачты и положение оператора.
Рабочий проход
Паспортный проход равен расчётный по габаритам выбранной версии мм либо уточняется для выбранного исполнения. Это отправная точка, а не готовый проект склада. В расчёт входят поворот корпуса, длина палеты, зазоры до стоек и ширина рабочих пересечений.
Вилы и палета
Размер вил указан как 122*40*1150 мм; рабочая длина составляет 1150 мм. Вилы должны заходить под палету достаточно глубоко, не цеплять поперечины и поддерживать груз без лишнего свеса. Другую длину согласуют вместе с грузовой диаграммой.
Скорость рабочего цикла
Паспортное движение составляет 14/14 км/ч с грузом и без груза по парному значению источника; значения подъёма равны 0.33/0.48 м/с. Сравнение ричтраков проводят на одинаковом маршруте: разгон, поворот, подъём, установка палеты, опускание и обратный ход.
Батарея и зарядка
Для счёта нужно дословно закрепить батарею: Li-Ion 48В 775Ач свинцово-кислотная. Режим зарядки отдельно уточняют. Литиевую и свинцово-кислотную версии не считают взаимозаменяемыми без проверки массы, балласта и условий обслуживания.
Шасси, масса и покрытие
Паспортная масса с АКБ: 4020 кг. Ходовая часть использует полиуретан. Для безопасной работы нужны ровный пол, достаточная несущая способность и чистые маршруты без обломков упаковки. Резкий поворот при поднятой палете исключают.
Подходящие условия эксплуатации
JHLIFT CQD 20 premium 12500 подбирают для высотного хранения, когда важны точная установка палеты и компактный разворот. Сначала измеряют верхнюю полку, минимальный проём и фактический груз, затем проверяют остаточную грузоподъёмность. Выдвижная мачта сокращает требуемую длину корпуса в проходе. Палету сначала снимают со стеллажа по прямой, затем мачту возвращают в транспортное положение. Движение с выдвинутой мачтой и поднятым грузом не используют как обычный режим перевозки.
Особенности исполнения PS047284
Исполнение PS047284 отличается максимальной в этой группе высотой 12500 мм. Сложенная мачта имеет 5150 мм, свободный ход 4480 мм, а полный габарит достигает 13170 мм. Такие размеры требуют отдельной проверки потолка, спринклеров и вертикальных связей стеллажа. Номинал 2000 кг не подтверждает нагрузку на верхней точке. До заказа получают грузовую диаграмму, выбирают тип батареи из противоречивой исходной строки и закрепляют ёмкость 775 Ач в спецификации.
Характеристики артикула PS047284
- грузоподъёмность: 2000 кг;
- высота подъёма: 12500 мм;
- центр нагрузки: 600 мм;
- вилы: 122*40*1150 мм;
- масса с АКБ: 4020 кг;
- батарея: Li-Ion 48В 775Ач свинцово-кислотная;
- шины: полиуретан;
- ширина: 1270 мм;
- мощность ходового двигателя: 6.4 AC;
Данные для подбора
Заявка должна содержать артикул PS047284, чертёж стеллажей, верхнюю рабочую полку, размеры груза, температуру и график смен. По этим данным проверяют проход, остаток на высоте и точное исполнение JHLIFT CQD 20 premium 12500.
Приёмка техники
Приёмка начинается с заводской таблички JHLIFT CQD 20 premium 12500 и документов на АКБ. Затем проверяют торможение, рулевое управление, выдвижение мачты, свободный ход, зарядку и сигналы. Повреждения фиксируют до начала эксплуатации.
Обслуживание
Ежесменный осмотр охватывает вилы, цепи, ролики мачты, колёса, тормоз, гидравлику, разъёмы и заряд АКБ. Гарантия в источнике: 2 года или 3000 моточасов. Интервалы и расходные материалы берут из паспорта фактически поставленной версии.
Стоянка и зарядная зона
Место хранения должно исключать случайное движение техники и обеспечивать безопасный доступ к зарядке. Вилы оставляют внизу, доступ оператора блокируют. Длительное хранение и восстановление заряда выполняют по инструкции производителя батареи.
Безопасная работа
Безопасность зависит от исправной техники, обученного оператора и размеченного маршрута. Медленная скорость не компенсирует смещённый центр или превышение остаточной нагрузки. Пешеходные пересечения организуют отдельно от стеллажного прохода.
Что указать в заказе
Коммерческий запрос содержит код PS047284, планировку, груз и выбранные опции. Цена публикуется как {price}. Для диапазонной карточки конкретную грузоподъёмность и высоту раскрывают до выставления счёта.
